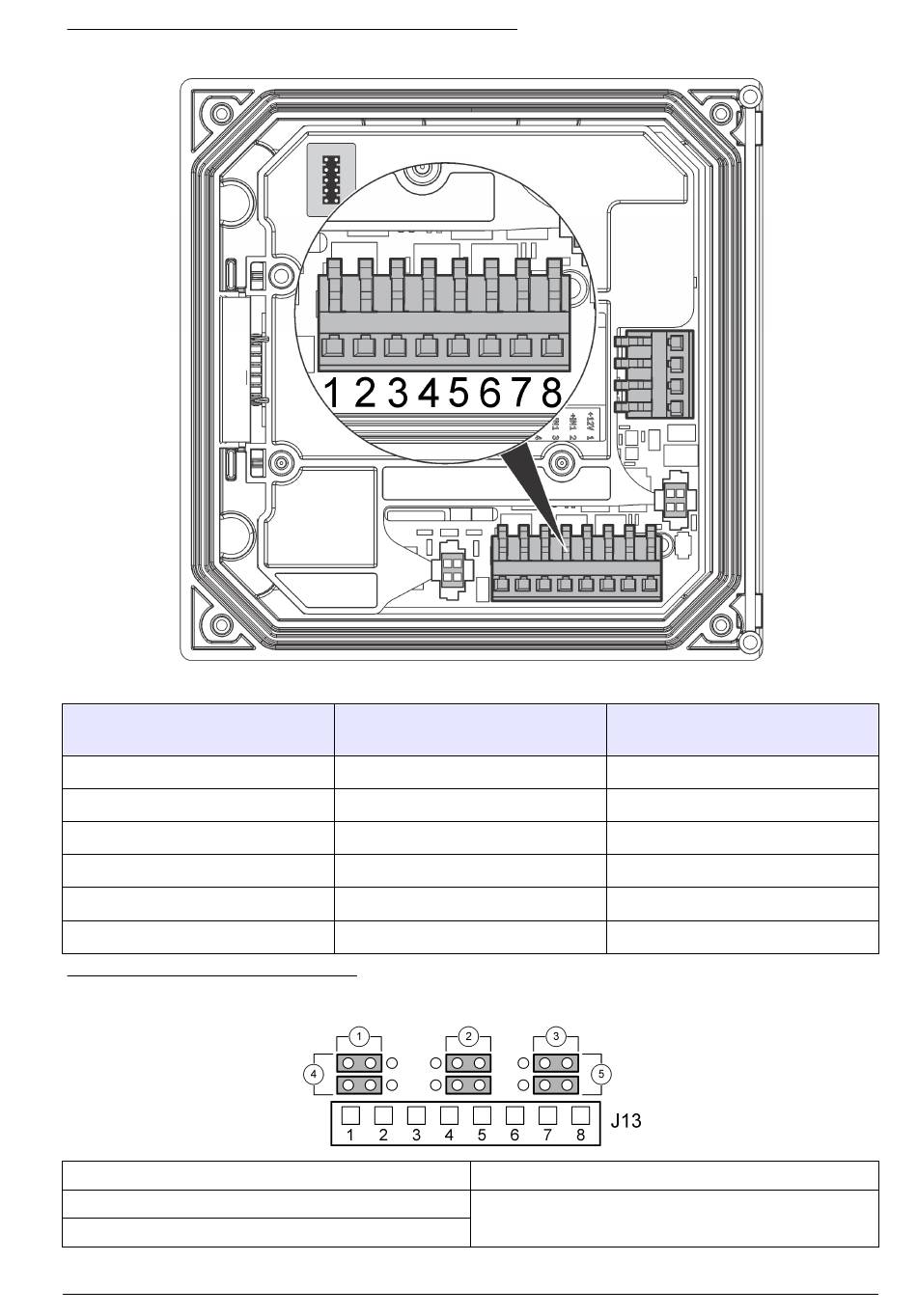

Obrázok 9 Elektrické zapojenia diskrétneho vstupu
Diskrétne vstupy
Vstup 1+
Vstup 1-
Vstup 2+
Vstup 2-
Vstup 3+
Vstup 3-
Obrázok 10 Nastavenia prepojky
1 Konfiguračné prepojky vstupu 1
2 Konfiguračné prepojky vstupu 2
3 Konfiguračné prepojky vstupu 3
Tabuľka 4 Zapojenia vstupu
Poloha konektora – vstup
prepínača
3
2
6
5
8
7
4 Prepojky umiestnené vľavo pre vstupy prepínača
5 Prepojky umiestnené vpravo pre vstupy napätia
Poloha konektora – vstup napätia
2
3
5
6
7
8
