1. Avage juhtpuldi kaas.
2. Söötke juhtmed läbi läbiviigutihendi.
3. Reguleerige juhet vastavalt vajadusele ja pingutage läbiviigutihend.
4. Ühendusloogad paiknevad kohe konnektori taga. Ühenduslookadele ligipääsemise
hõlbustamiseks eemaldage konnektor ja seadistage ühendusloogad vastavalt sisendi tüübile,
nagu näidatud Joonis
5. Sulgege juhtpuldi kaas ja kinnitage kaane kruvid.
6. Konfigureerige kontrolleri sisendid.
Märkus. Lüliti sisendi režiimis varustab kontroller lülitit 12-voldise pingega ja see pole kontrollerist eraldatud.
Pingesisendi režiimis on sisendid kontrollerist eraldatud (kasutaja sisendpinge vahemik on 0 kuni 30 volti).
4.11 sc-digitaalanduri ühendamine
Märkus. sc-analooganduri ühendamiseks vaadake mooduliga kaasas olevaid juhiseid või anduri juhendit.
sc-digitaalandurit on võimalik juhtpuldiga ühendada võtmega kiirühenduse paigaldise abil (
Joonis 11). Digitaalandurit on võimalik ühendada sisselülitatud või väljalülitatud juhtpuldiga.
Kui andur ühendatakse sisselülitatud juhtpuldiga, siis ei skanni juhtpult seadet automaatselt.
Automaatseks skannimiseks juhtpuldi kaudu liikuge menüüsse Test/Maintenance (Test/hooldus) ja
valige Scan Devices (Seadmete skannimine). Kui leitakse uus seade, viib juhtpult installimise
edasiste kasutaja toiminguteta lõpule.
Kui andur ühendatakse väljalülitatud juhtpuldiga, skannitakse seadet juhtpuldi sisselülitamise ajal.
Kui leitakse uus seade, viib juhtpult installimise edasiste kasutaja toiminguteta lõpule.
Hoidke liitmiku kork alles, et anduri eemaldamisel oleks võimalik liitmiku ava sulgeda.

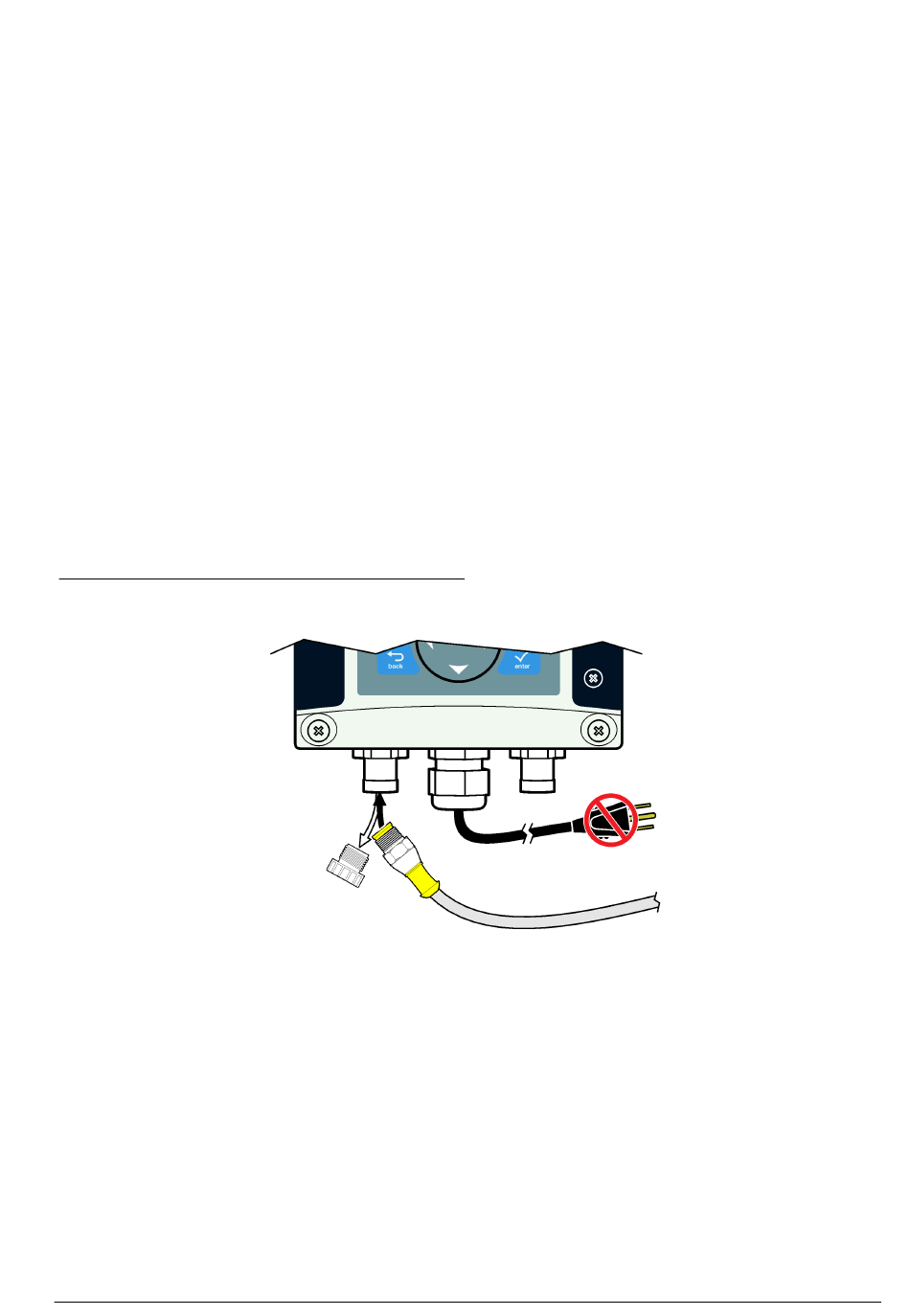

Joonis 11 Digitaalse anduri kiire ühendamine
4.12 Lisavarustusse kuuluva digitaalse kommunikatsiooniväljundi ühen-
damine
Tootja toetab kommunikatsiooniprotokolle Modbus RS485, Modbus RS232, Profibus DPV1 ja HART.
Lisavarustusse kuuluv digitaalne väljundmoodul installitakse
4 näidatud asukohta. Täpsema teabe saamiseks vaadake võrgumooduliga kaasas olevaid juhiseid.
Teabe saamiseks Modbusi registrite kohta avage
ja otsige märksõna Modbus registers (Modbusi registrid) või kasutage mis tahes sc200 tootelehte.
4.13 Secure Digital (SD) mälukaardi paigaldamine
Juhised SD-kaardi juhtpuldi paigaldamise kohta leiate osast
kasutamise kohta leiate selle juhendi täiendatud versioonist.
SD-kaardi eemaldamiseks vajutage kaardi serv alla, laske see lahti ning tõmmake kaart seejärel üles
ja pesast välja. Pärast kaardi eemaldamist sulgege pesa kaas ning kinnitage kaane kruvid.
10.
Joonis 7 leheküljel 595 punktis
http://www.de.hach.com
Joonis 12 Teabe SD-mälukaardi
või http://www.hach.com
