4.9 Anschlüsse des analogen Ausgangs
Potenzielle Stromschlaggefahr. Stellen Sie stets die Spannungsversorgung am Gerät ab, wenn
elektrische Anschlüsse durchgeführt werden.
Potenzielle Stromschlaggefahr. Um die NEMA/IP-Umweltbedingungen des Gehäuses zu wahren,
benutzen Sie zur Verlegung von Kabeln im Geräteinnern nur Rohranschlussstücke und
Kabeldurchführungen, die mindestens NEMA 4X/IP66 erfüllen.
Zwei isolierte Analogausgänge (1 und 2) stehen zur Verfügung
werden häufig für Analogsignale oder zur Steuerung anderer externer Geräte verwendet.
Erstellen Sie die Anschlüsse für den Controller wie in
Hinweis: Abbildung 8 zeigt die Rückseite der Controllerabdeckung, nicht das Innere des Hauptgehäuses des
Controllers.

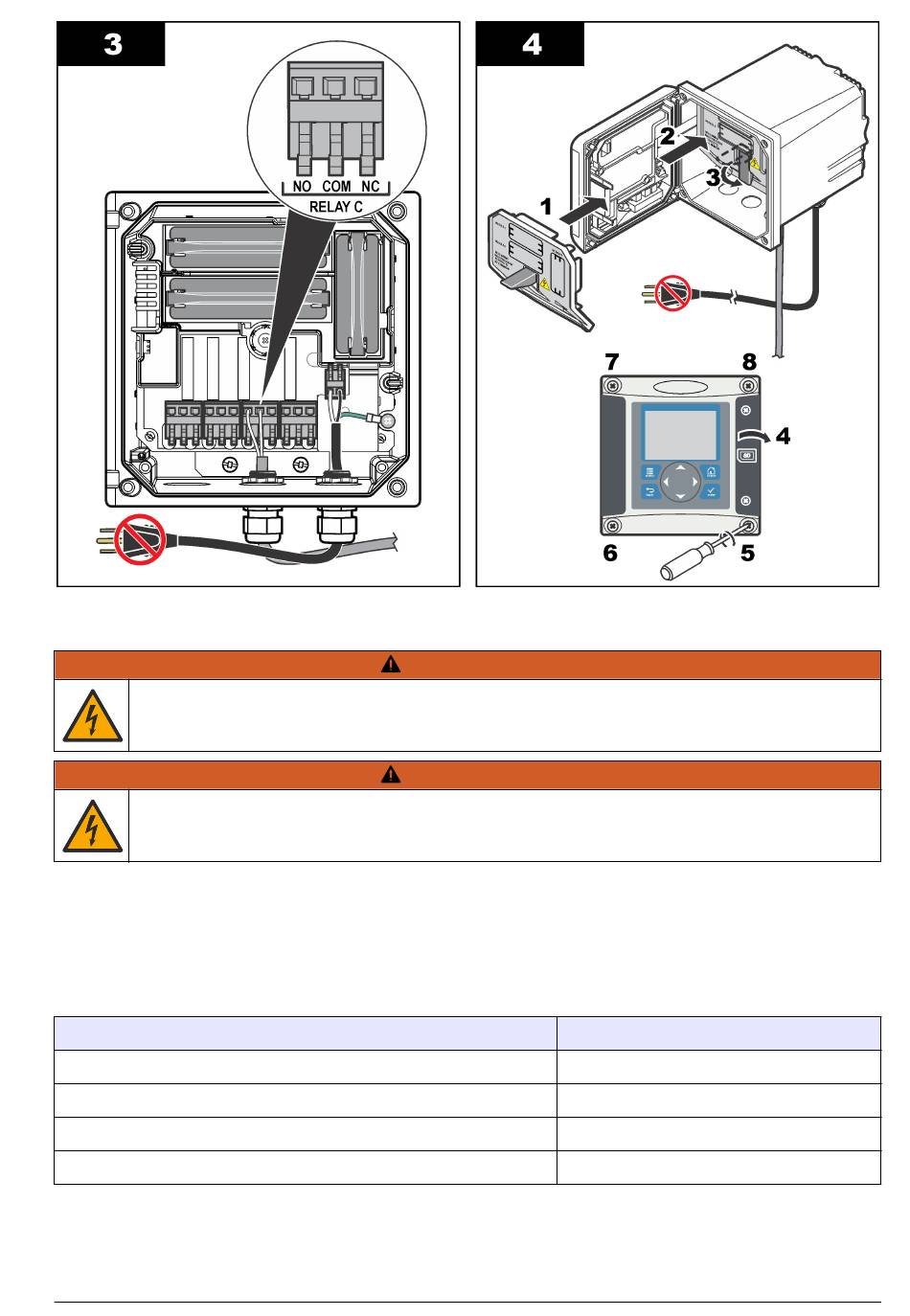

Verdrahtung Aufzeichnungsgerät
1. Öffnen Sie die Abdeckung des Controllers.
2. Führen Sie die Drähte durch die Zugentlastung.
3. Längen Sie die Drähte nach Bedarf ab, und ziehen Sie die Zugentlastung fest.
W A R N U N G
W A R N U N G
Tabelle 3 Belegung der Ausgänge
Ausgang 2–
Ausgang 2+
Ausgang 1–
Ausgang 1+
(Abbildung
Abbildung 8 und Tabelle 3
Position Schaltplatte
8). Solche Ausgänge
beschrieben.
4
3
2
1
