4. Çift bükümlü blendajlı kablo bağlantısını yapın ve korumayı kontrol bileşeninin ucuna veya kontrol
devresinin ucuna bağlayın.
• Korumayı kablonun iki ucuna da bağlamayın.
• Blendajlı olmayan kablo kullanılması, radyo frekansı emisyonuna veya izin verilenden daha
yüksek seviyelere maruz kalmasına neden olabilir.
• Maksimum devre direnci 500 ohm'dur.
5. Kontrol ünitesinin kapağını kapatın ve kapağın vidalarını sıkın.
6. Kontrol ünitesi çıkışlarını yapılandırın.

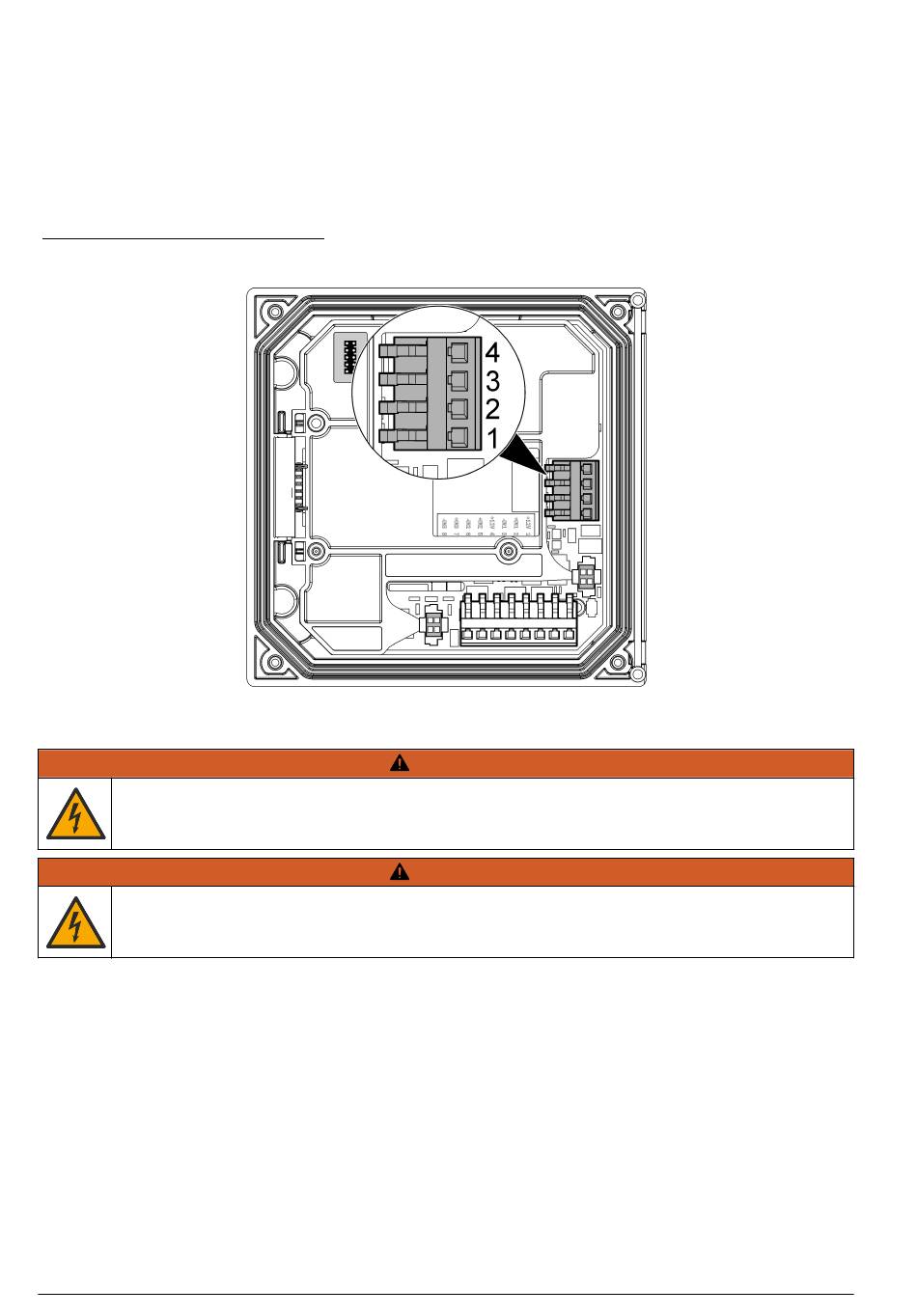

Şekil 8 Analog çıkış bağlantıları
4.10 Ayrık giriş kablo bağlantıları
Elektrik Çarpması Nedeniyle Ölüm Tehlikesi Olasılığı. Elektrik bağlantıları yaparken cihaza giden
elektriği mutlaka kesin.
Elektrik Çarpması Nedeniyle Ölüm Tehlikesi Olasılığı. Muhafazanın NEMA/IP çevresel ölçümlerini
sağlamak amacıyla, cihazın içine kablo döşemek üzere sadece ark parçalarını ve en az NEMA
4X/IP66 değerine sahip kablo rakorlarını kullanın.
Üç ayrık giriş, anahtar kapama girişleri ve mantık seviyesi gerilim girişleri için sağlanır.
Tablo 4 ve Şekil 10'te gösterildiği gibi kablo bağlantılarını yapın ve kontrol ünitesinin jumper ayarlarını
yapılandırın.
Not: Şekil 9 ana kontrol cihazı bölmesini değil, kontrol ünitesi kapağının arka kısmını gösterir
470 Türkçe
U Y A R I
U Y A R I
Şekil 9,
