4. Creare i collegamenti con filo schermato intrecciato e collegare la schermatura all'estremità del
componente o del loop di controllo.
• Non collegare la schermatura a entrambe le estremità del cavo.
• L'uso di un cavo non schermato può determinare emissioni in radiofrequenza o livelli di
suscettività più elevati di quelli consentiti.
• La resistenza loop massima è 500 Ohm.
5. Chiudere il coperchio del controller e serrare le relative viti.
6. Configurare le uscite del controller.

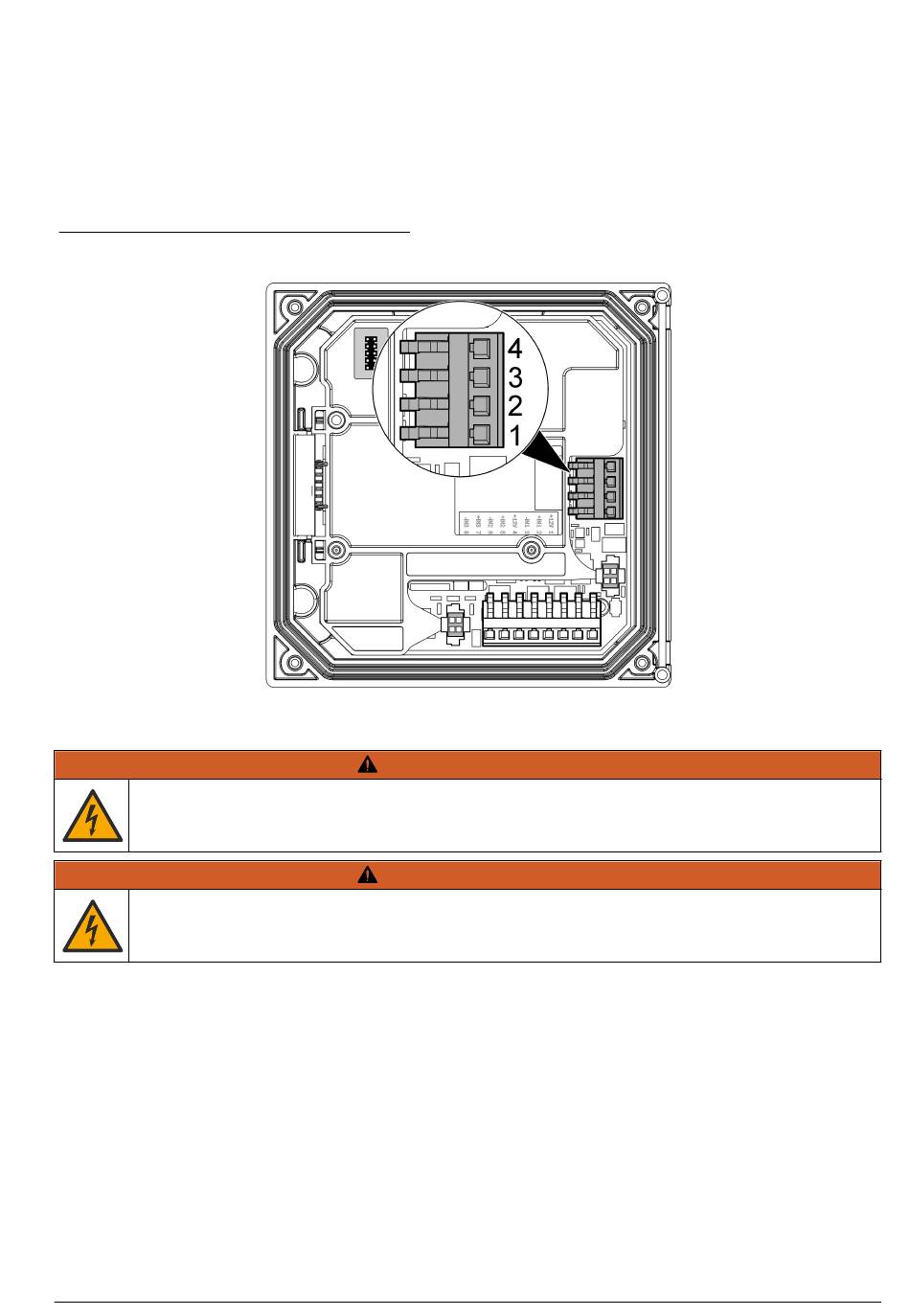

Figura 8 Collegamenti uscita analogica
4.10 Collegamenti del cablaggio dell'ingresso discreto
Rischio potenziale di scossa elettrica. Quando si eseguono collegamenti elettrici, scollegare sempre
l'alimentazione allo strumento.
Rischio potenziale di scossa elettrica. Per mantenere i rating ambientali NEMA/IP dell'alloggiamento,
utilizzare solo raccordi dei condotti e ghiandole dei cavi con protezione di almeno NEMA 4X/IP66 per
instradare i cavi allo strumento.
Sono disponibili tre ingressi discreti per gli ingressi di chiusura dell'interruttore o gli ingressi di
tensione dei livelli logici. Creare i collegamenti del cablaggio e configurare le impostazioni dei
ponticelli per il controller come illustrato nella
Nota: La Figura 9 mostra la parte posteriore del coperchio del controller e non la parte interna dell'alloggiamento
principale del controller.
A V V E R T E N Z A
A V V E R T E N Z A
Figura 9, Tabella 4 e Figura 10.
