Vstupy a výstupy se nastavují a konfigurují na předním panelu pomocí klávesnice a displeje. Toto
uživatelské rozhraní se používá pro nastavení a konfiguraci vstupů a výstupů, vytváření
protokolovaných informací a vypočítaných hodnot a také pro kalibraci senzorů. Rozhraní SD lze
použít pro uložení protokolů a aktualizaci softwaru.
5.2 Displej

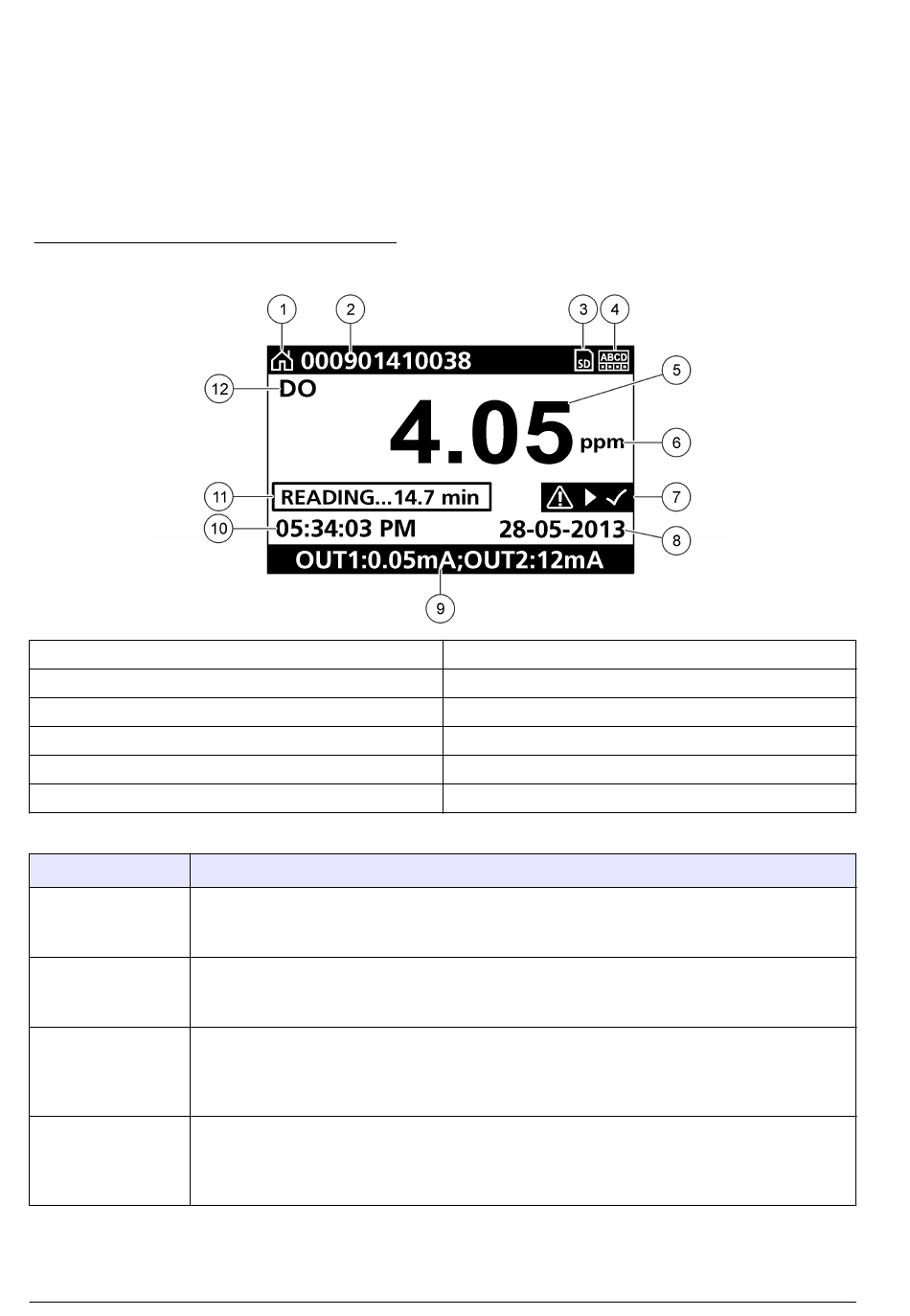

Obr. 14 zobrazuje příklad obrazovky hlavního měření se senzorem DO připojeným ke kontroléru.
Displej na předním panelu zobrazuje měřicí data senzoru, kalibraci a nastavení konfigurace, chyby,
varování a další informace.
Obr. 14 Příklad obrazovky Hlavní měření
1 Ikona výchozí obrazovky
2 Název senzoru
3 Ikona paměťové karty SD
4 Indikátor stavu relé
5 Hodnota měření
6 Jednotka měření
Ikona / klávesa Popis
Výchozí obrazovka Ikona je různá v závislosti na zobrazené obrazovce nebo nabídce. Je-li například
instalovaná karta SD a uživatel se nachází v nabídce Nastavení SD karty, zobrazí se zde
ikona karty SD.
Paměťová karta SD Tato ikona se zobrazuje pouze v případě, že ve slotu čtečky je zasunutá karta SD. Když
se uživatel nachází v nabídce Nastavení SD karty, zobrazí se tato ikona v levém horním
rohu.
Varování Varovná ikona má podobu trojúhelníku s vykřičníkem. Výstražné ikony se objevují
na pravé straně hlavního displeje pod jednotkou měření. Stiskněte tlačítko ENTER
a po zvolení přístroje můžete sledovat problém, který se u něj vyskytl. Jakmile budou
všechny problémy odstraněny nebo zjištěny, výstražná ikona se již nebude zobrazovat.
Porucha Chybová ikona má podobu kruhu s vykřičníkem. Když se vyskytne chyba, začne
na hlavním displeji střídavě blikat chybová ikona a obrazovka měření. Abyste viděli chybu,
stiskněte tlačítko MENU a zvolte Diagnostics (Diagnostika). Potom vyberte přístroj,
abyste mohli sledovat problém, který se u něj vyskytl.
184 Čeština
7 Pruh pro upozornění
8 Datum
9 Hodnoty analogového výstupu
10 Čas
11 Pruh postupu
12 Parametr měření
Tabulka 5 Popisy ikon
