1. Öppna styrenhetens lock.
2. Mata ledningarna genom packboxen.
3. Justera ledningarna efter behov och dra åt packboxen.
4. Anslutningarna är placerade direkt efter kontakten. Ta bort kontakten för förbättrad åtkomst till
anslutningarna och konfigurera anslutningsinställningarna enligt ingångstypen i Figur 10.
5. Stäng styrenhetskåpan och dra fast kåpans skruvar.
6. Konfigurera kontaktens ingångar.
Observera: I strömingångsläget förser styrenheten strömbrytaren med 12 V och är inte isolerad från styrenheten.
I spänningsingångsläget är ingångarna isolerade från styrenheten (användarens ingångsspänning är från 0 till
30 V).
4.11 Anslut en digital sc-givare
Observera: Information om hur du anslutern en analog givare finns i instruktionerna till modulen eller i handboken
som medföljer givaren.
En digital sc-givare kan anslutas till styrenheten med hjälp av nycklad snabbanslutningFigur 11 En
digital givare kan anslutas när styrenheten är på eller av.
När en givare ansluts med styrenheten påslagen utför styrenheten inte automatiskt en
enhetssökning. Om du vill att styrenheten ska utföra en enhetssökning går du till
Test/Underhållsmenyn och välj Sök enheter. Om en ny enhet identifieras utför styrenheten
installationsprocessen utan ytterligare användaråtgärd.
När en givare ansluts medan styrenheten är avslagen utförs enhetssökningen när styrenheten slås
på igen. Om en ny enhet identifieras utför styrenheten installationsprocessen utan ytterligare
användaråtgärd.
Behåll anslutningens lock för att täcka anslutningens öppning om sensorn måste tas bort.

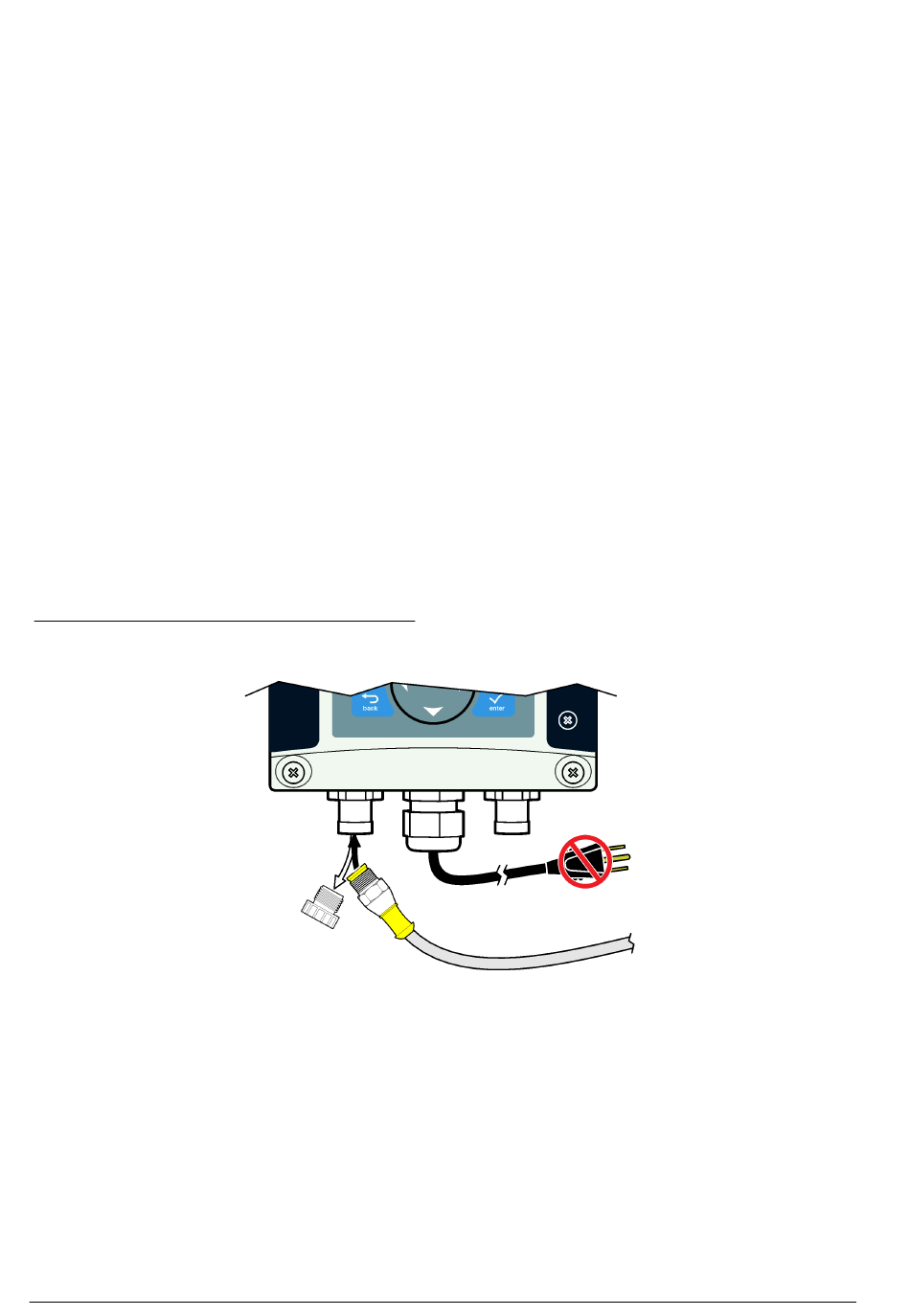

Figur 11 Snabbanslutning av digital givare
4.12 Anslut den extra digitala kommunikationsutgången
Tillverkaren har funktioner för kommunikationsprotokollen Modbus RS485, Modbus RS232, Profibus
DPV1 och HART. Den extra digitala utgångsmodulen är installerad på platsen som indikeras av
delen 4 i Figur 7 på sidan 280 Mer information finns i instruktionerna som medföljer
nätverksmodulen.
Om du vill ha information om Modbus-register går du till http://www.de.hach.com eller
http://www.hach.com och söker efter Modbus-register eller så går du till produktsidan sc200.
4.13 Installera ett SD-minneskort (Secure Digital)
Information om hur du installerar ett SD-kort i styrenheten finns i Figur 12. Information om hur du
använder SD-minneskortet finns i den utökade versionen av den här handboken.
