4. Povežite zaštićenom dvožičnom paricom i povežite zaštitu kod kontrolirane komponente ili kod
kontrolne petlje.
• Zaštitu nemojte povezivati na obje strane kabela.
• Ako koristite nezaštićeni kabel, može doći do emisije frekvencija ili uređaj može postati
podložan smetnjama više no što je to dozvoljeno.
• Maksimalni otpor petlje je 500 oma.
5. Zatvorite poklopac kontrolera i pritegnite vijke.
6. Konfigurirajte izlaze u kontroleru.

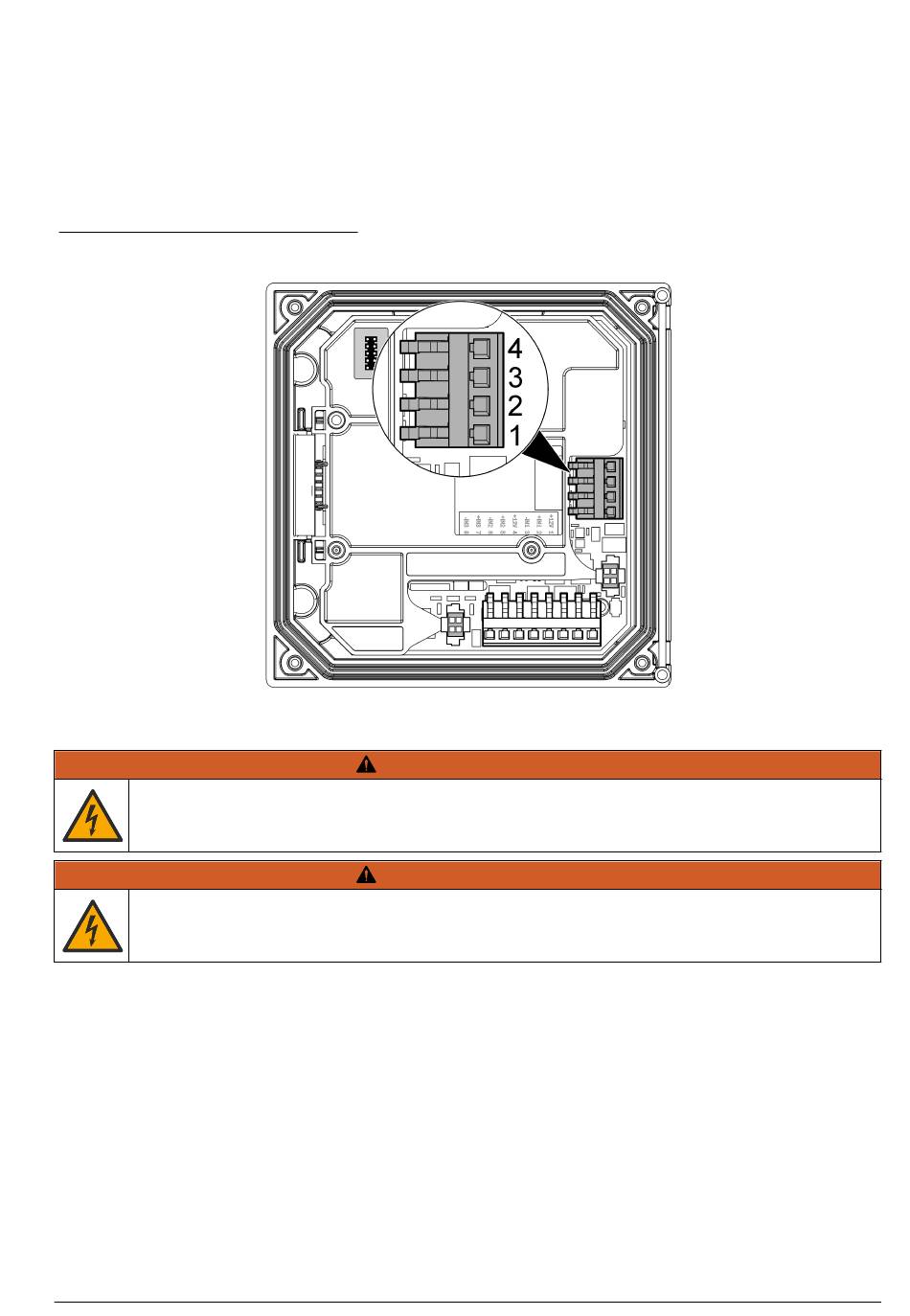

Slika 8 Analogni izlazni priključci
4.10 Priključci ožičenja za diskretan ulaz
Opasnost od strujnog udara. Prije izvođenja električnih spojeva uvijek isključite instrument iz napajanja.
Opasnost od strujnog udara. Kako bi se održali NEMA/IP standardi kućišta, za provođenje kabela u
instrumentu koristite samo priključke vodova i provodnike kabela odobrene za najmanje NEMA
4X/IP66.
Za ulaz zatvarača sklopke ili ulaz logičke razine napona namijenjena su tri diskretna ulaza. Priključite
žice i konfigurirajte postavke kratkospojnika na kontroleru na način prikazan na
Slika 10.
Napomena: Slika 9 prikazuje pozadinu poklopca kontrolera, a ne unutrašnjost glavnog odjeljka kontrolera.
U P O Z O R E N J E
U P O Z O R E N J E
Slika 9, Tablica 4 i
