Опасност от електрически удар. Контролерите с променливотоково захранване (115 V–230 V) са
предназначени за релеен тип връзки към променливотокови електрически вериги (т.е. при
напрежение над 16 V-RMS, 22.6 V-PEAK или 35 VDC).
Отделението за проводниците не е създадено за свързване на по-голямо от 250VAC
напрежение.
Захранвани от 24 VDC контролери
Опасност от електрически удар. Контролерите със захранване от 24 V са предназначени за
релейни връзки с вериги с ниско напрежение (т.е. при напрежение под 16 V-RMS, 22.6 V-PEAK
или 35 VDC).
Релетата на контролера 24 VDC са предназначени за свързване с нисковолтови инсталации
(т.е. такива с напрежение под 30 V-RMS, 42,2 V-ПИКОВА МОЩНОСТ или 60 VDC).
Отделението за проводниците не е създадено за свързване на напрежения над тези нива.
Клемите на релетата приемат проводник с 0.82 до 1.31 mm
от приложения товар). Не се препоръчва използване на проводник с размер под 18 AWG.
Уверете се, че изолацията на мястото на окабеляване е предвидена за минимум 80 °C
(176 °F).
Контактите на релето "Нормално затворено" (NC) и "Общ" (COM) се свързват при аларма или
друго активно условие. Контактите на релето "Нормално отворено" (NO) и "Общ" се свързват
при неактивност на аларма или друго условие (освен ако е зададена стойност "Yes" (Да) за
условието "Fail Safe" (Напълно надежден)) или при отстраняване на захранването от
контролера.

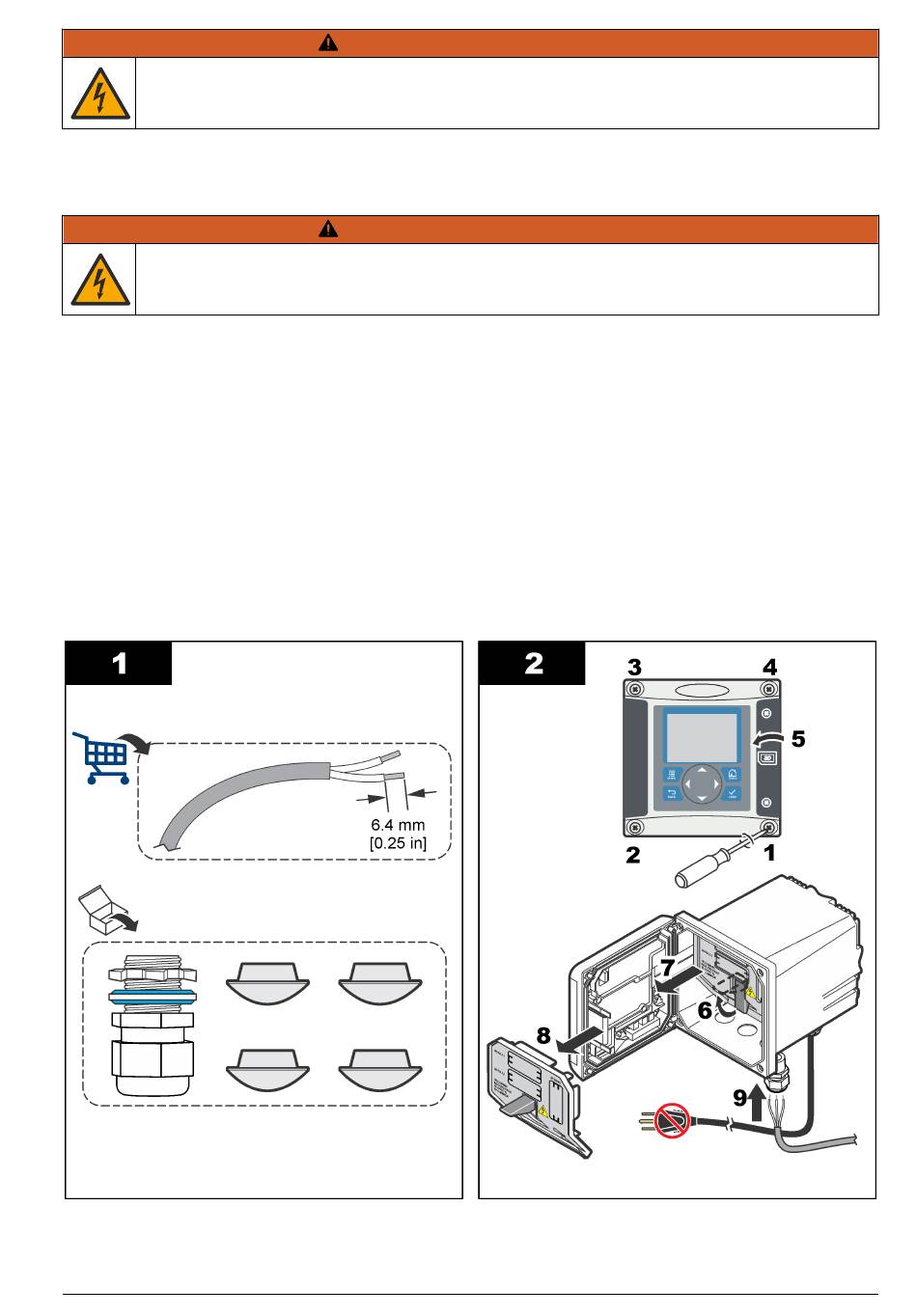

Повечето релейни връзки използват клемите NO и COM или NC и COM. Номерираните стъпки
за инсталиране показват свързване към клеми NO и COM.
