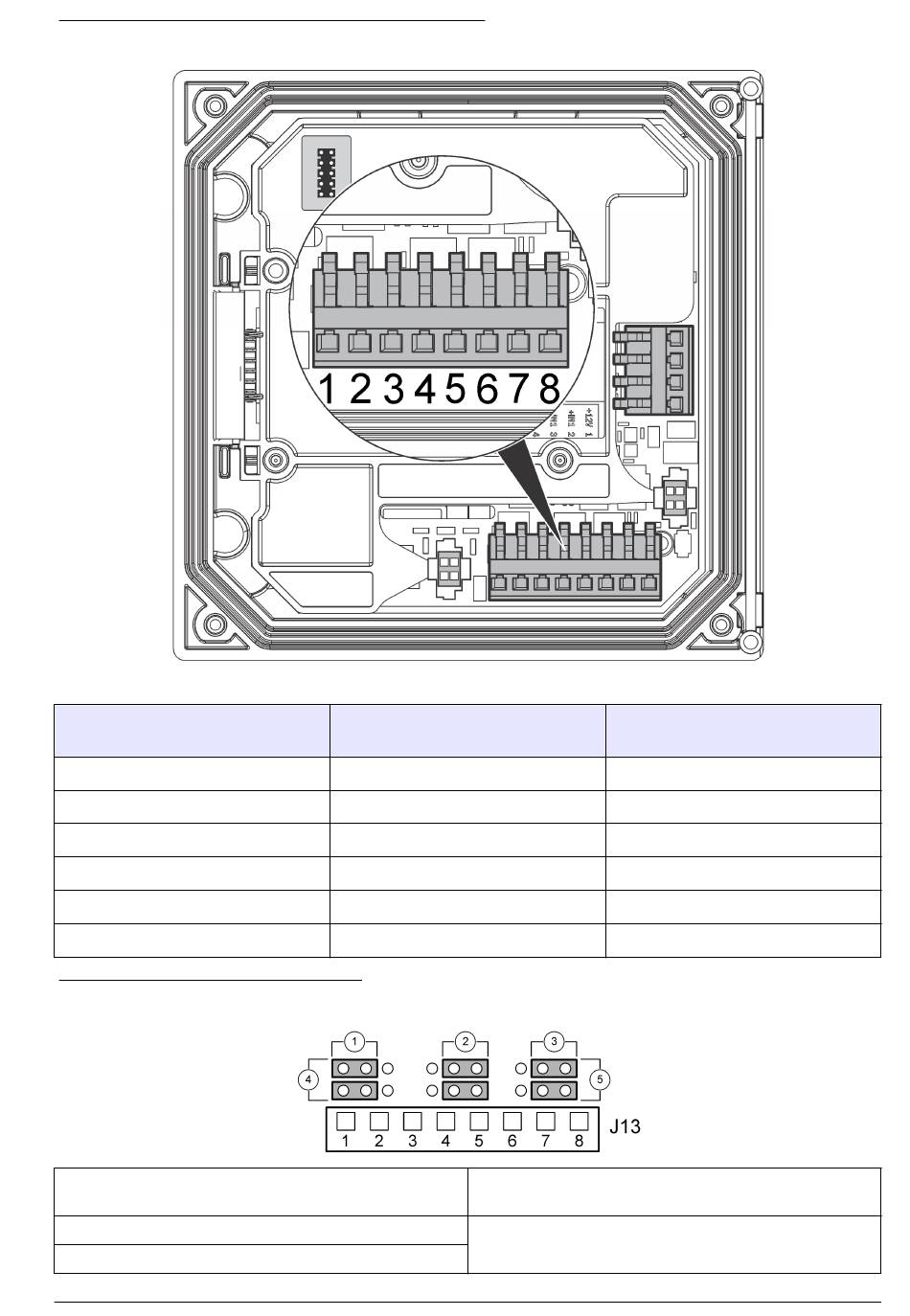

Figur 9 Kabelanslutningar för diskreta ingångar
Diskreta ingångar
Ingång 1+
Ingång 1-
Ingång 2+
Ingång 2-
Ingång 3+
Ingång 3-
Figur 10 Anslutningsinställningar
1 Ingång 1 konfigurationsanslutningar
2 Ingång 2 konfigurationsanslutningar
3 Ingång 3 konfigurationsanslutningar
Tabell 4 Ingångsanslutningar
Kontaktens position –
Strömingång
3
2
6
5
8
7
4 Anslutningarna är placerade till vänster för
strömingångar
5 Anslutningarna är placerade till höger för
spänningsingångar
Kontaktens position –
Spänningsingång
2
3
5
6
7
8
