Opasnost od strujnog udara. Kontroleri s napajanjem izmjeničnom strujom (115 V–230 V) dizajnirani su
za povezivanje releja na strujne krugove napajanja izmjeničnom strujom (tj. napone više od 16 V-RMS,
22,6 V-PEAK ili 35 VDC).
Odjeljak ožičenja nije dizajniran za napon veći od 250 VAC.
Kontroleri s istosmjernim napajanjem od 24 VDC
Opasnost od strujnog udara. Kontroleri s napajanjem od 24 V dizajnirani su za povezivanje releja na
strujne krugove niskog napona (tj. napone niže od 16 V-RMS, 22,6 V-PEAK ili 35 VDC).
Releji kontrolera s napajanjem od 24 VDC dizajnirani su za povezivanje sa sklopovima s niskim
naponima (tj. naponima nižim od 30 V-RMS, 42,2 V-PEAK ili 60 VDC). Odjeljak ožičenja nije
dizajniran za napone iznad tih razina.
Priključak releja podržava žicu od 0,82 do 1,31 mm
preporuča se obujam žice manji od 18 AWG. Izolacija žica mora biti toplinski otporna na minimalno
80 °C (176 °F).
Uobičajeno otvoreni (NO) i standardni (COM) kontakti releja priključit će se kad bude aktivan alarm ili
neki drugi uvjet. Uobičajeno otvoreni (NO) i standardni (COM) kontakti releja priključit će se kad ne
bude aktivan alarm ili neki drugi uvjet (osim ako je Fail Safe (Sigurnosna stavka) postavljena na Yes
(Da)) ili kad se isključi napajanje kontrolera.

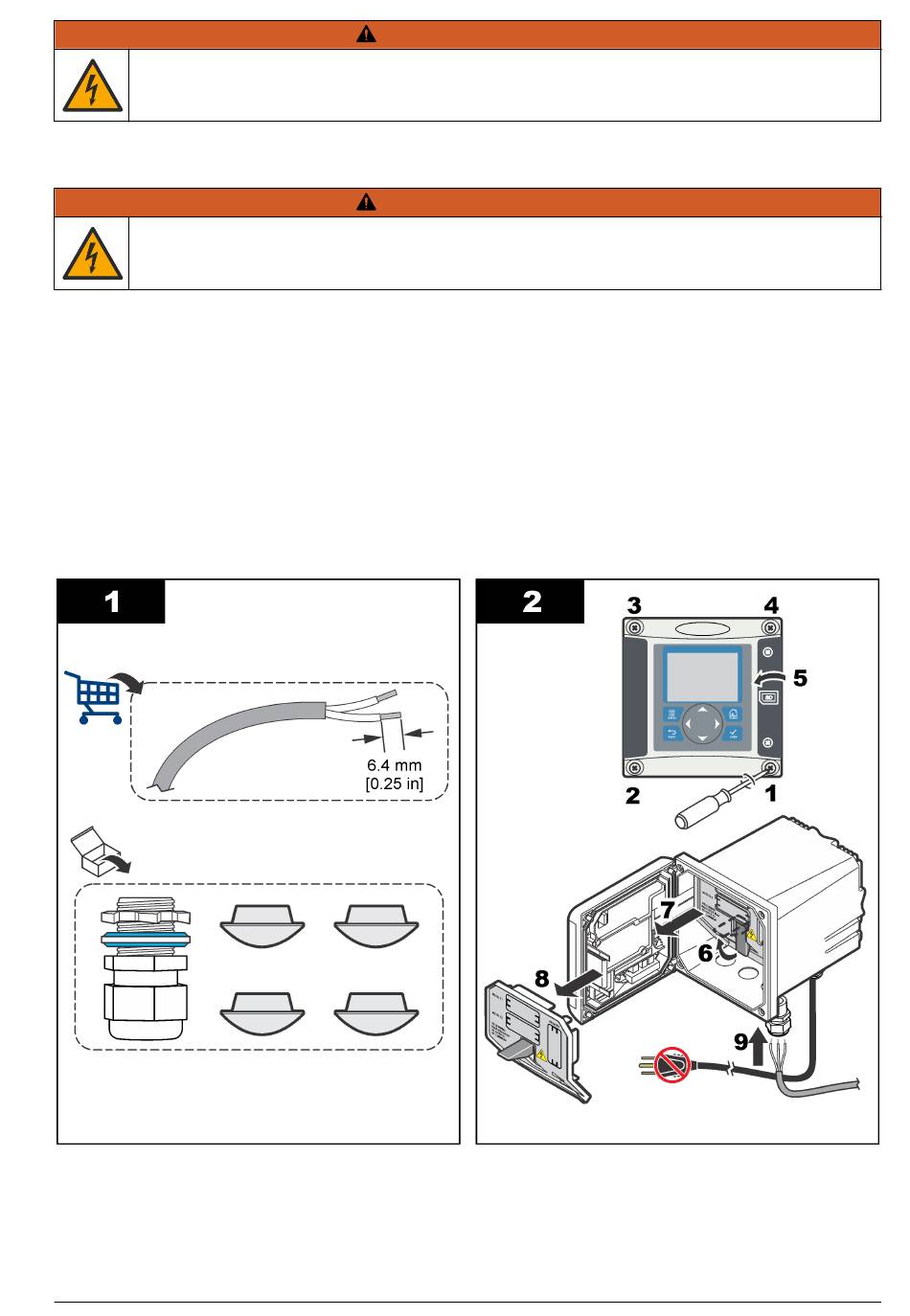

Većina veza releja koriste terminale NO i COM tili terminale NC i COM. Numerirani koraci za
instalaciju prikazuju vezu s terminalima NO i COM.
U P O Z O R E N J E
U P O Z O R E N J E
2
(18 do 16 AWG) (određuje opterećenje). Ne
