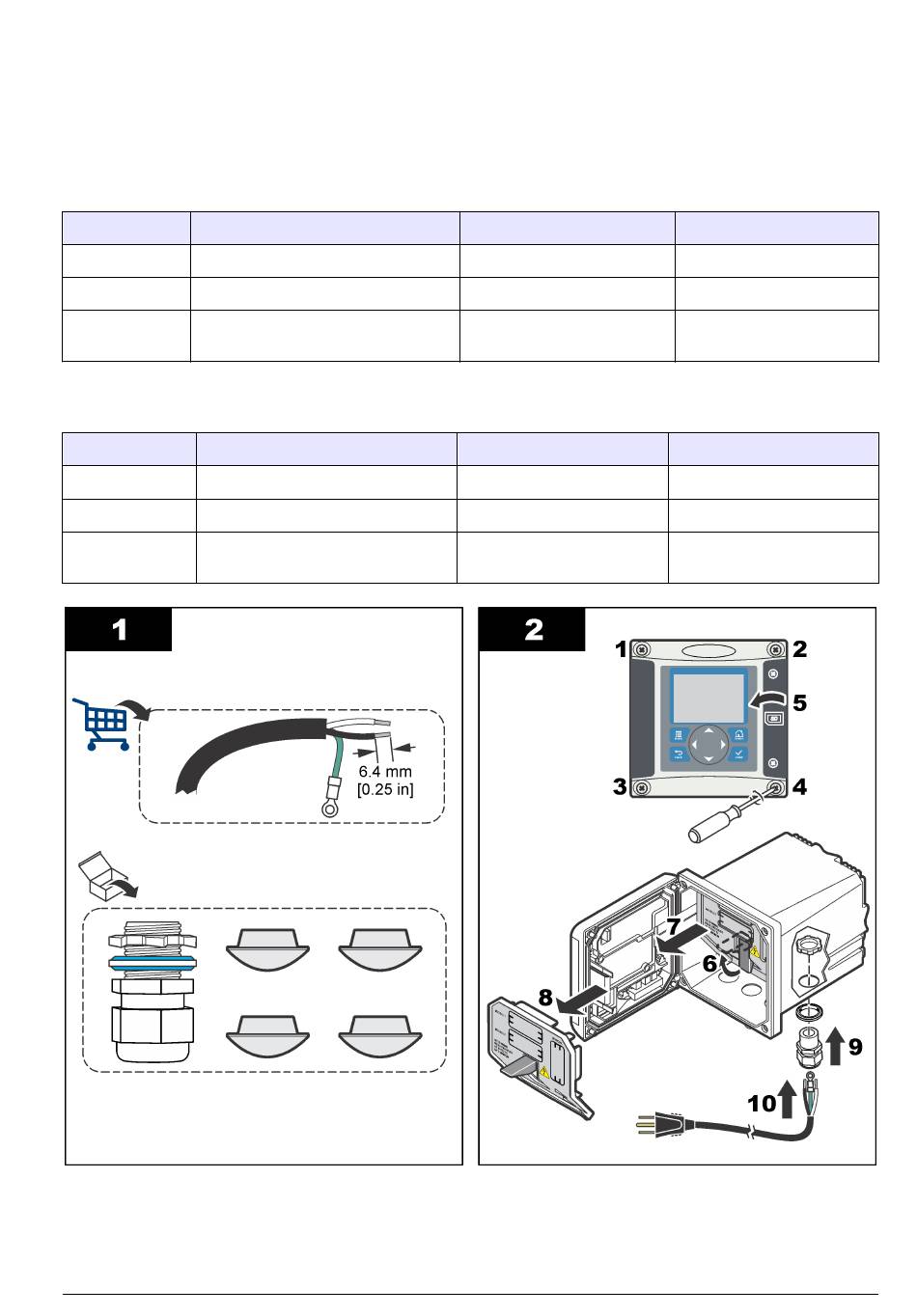

Για να δείτε τα βήματα που θα ακολουθήσετε για τη σύνδεση του ελεγκτή σε τροφοδοσία, ανατρέξτε
στις εικόνες μετά τον Πίνακας 1
ακροδέκτη, μέχρι να ρυθμιστεί η μόνωση απέναντι στον ελεγκτή χωρίς να μένει εκτεθειμένο κανένα
γυμνό καλώδιο. Μετά την εισαγωγή, τραβήξτε ελαφρά για να βεβαιωθείτε ότι η σύνδεσή σας είναι
σταθερή. Στεγανοποιήστε τα ανοίγματα που δεν χρησιμοποιούνται στο κιβώτιο του ελεγκτή, με
παρεμβύσματα στεγανοποίησης των ανοιγμάτων του αγωγού.
Πίνακας 1 Πληροφορίες για την καλωδίωση ισχύος AC (μόνο για το μοντέλο τροφοδοσίας με
Ακροδέκτης Περιγραφή
1 Φάση (L1)
2 Ουδέτερο (N)
— Προστατευτικός ακροδέκτης
γείωσης
Πίνακας 2 Πληροφορίες για την καλωδίωση ισχύος με ΣΡ (μόνο για τα μοντέλα
Ακροδέκτης Περιγραφή
1 +24 VDC
2 Επιστροφή 24 VDC
— Προστατευτικός ακροδέκτης
γείωσης
ή τον Πίνακας 2. Εισαγάγετε κάθε καλώδιο στον κατάλληλο
AC)
Χρώμα—Βόρεια Αμερική
Μαύρο
Λευκό
Πράσινο
τροφοδοσίας με ΣΡ)
Χρώμα—Βόρεια Αμερική
Κόκκινο
Μαύρο
Πράσινο
Χρώμα—Ε.Ε.
Καφέ
Μπλε
Πράσινο με κίτρινη ρίγα
Χρώμα - Ε.Ε.
Κόκκινο
Μαύρο
Πράσινο με κίτρινη ρίγα
