Pericol potenţial de electrocutare. Controllerele alimentate cu c.a. de la reţea (115 V–230 V) sunt
proiectate pentru conectarea la circuitele de reţea de c.a. (adică tensiuni mai mari de 16 V-RMS,
22,6 V-PEAK sau 35 V c.c.).
Compartimentul de cuplare nu este proiectat pentru conexiuni la tensiuni peste 250 V c.a.
Controllere alimentare de 24 V c.c.
Pericol potenţial de electrocutare. Controllerele alimentate la 24 V sunt proiectate pentru conectarea la
circuite de joasă tensiune (adică tensiuni mai mici de 16 V-RMS, 22,6 V-PEAK sau 35 V c.c.).
Releele controllerului de 24 V c.c. sunt proiectate pentru conectarea la circuite de tensiune joasă
(adică, tensiuni sub 30 V-RMS, 42,2 V-PEAK sau 60 V c.c). Compartimentul de cuplare nu este
proiectat pentru conexiuni la tensiuni peste aceste niveluri.
Terminalele releelor acceptă fire de 0.82 până la 1.31 mm
aplicarea sarcinii). Nu se recomandă indicatoare de cablu mai mici de 18 AWG. Asigurați-vă că
izolația cablului amplasat in teren rezista minim la 80 °C (176 °F).
Contactele releului Normal deschis (ND) şi Obişnuit (COM) vor fi conectate când o alarmă sau o altă
condiţie este activă. Contactele releului Normal închis (NÎ) şi Obişnuit (COM) vor fi conectate când o
alarmă sau o altă condiţie este inactivă (cu excepţia cazului în care Autoprotecţie este setat la Da)
sau când controllerul nu este alimentat.

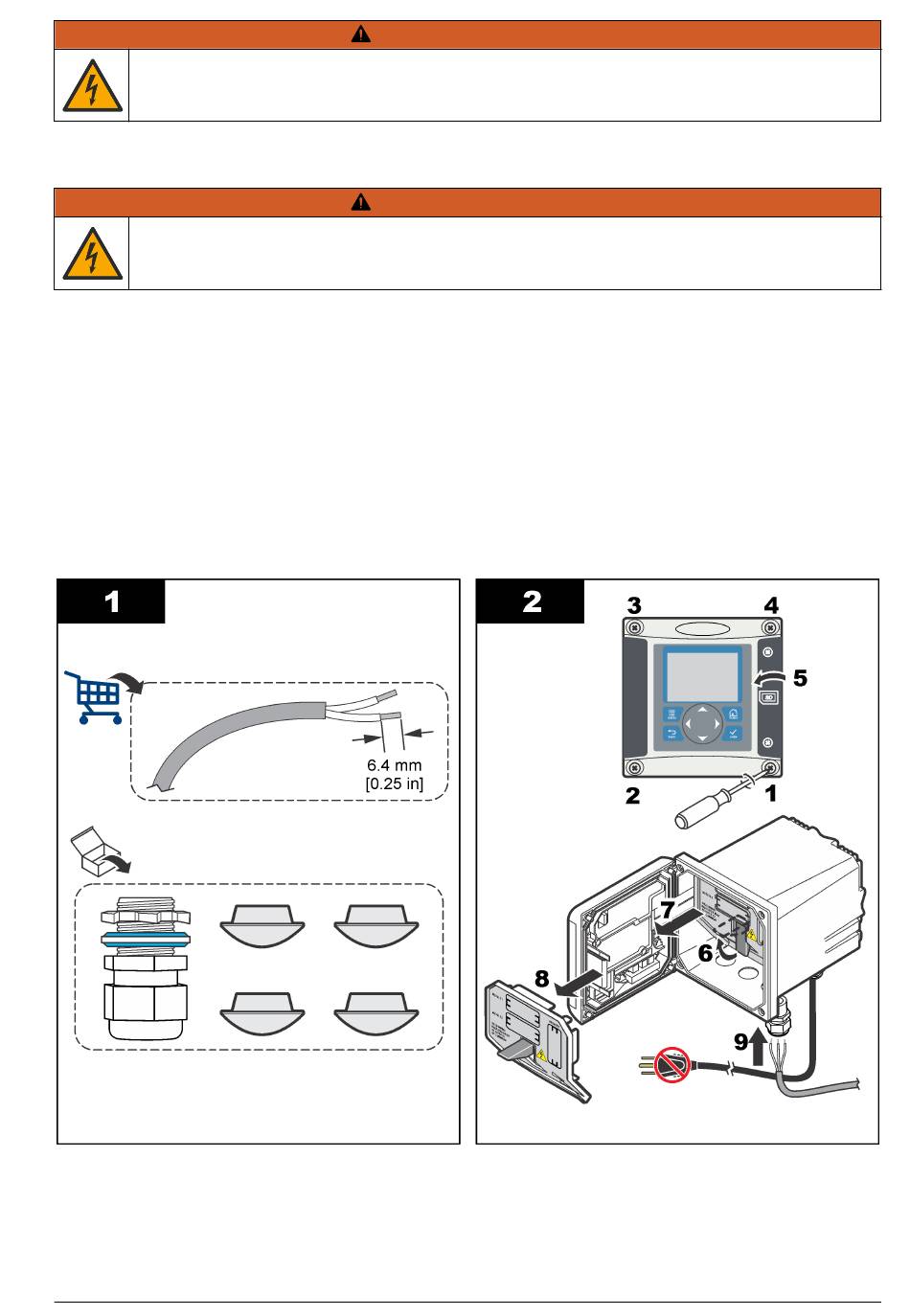

Majoritatea contactelor releului utilizează fie bornele NO şi COM, fie bornele NC şi COM. Paşii de
instalare numerotaţi prezintă conectarea la bornele ND şi COM.
A V E R T I S M E N T
A V E R T I S M E N T
2
(16-18 AWG) (se determină în funcţie de
