Πιθανός κίνδυνος ηλεκτροπληξίας. Οι ελεγκτές που τροφοδοτούνται με εναλλασσόμενο ρεύμα
(115 V–230 V) είναι σχεδιασμένοι για συνδέσεις ρελέ σε κυκλώματα τροφοδοσίας εναλλασσόμενου
ρεύματος (δηλαδή τάσεις μεγαλύτερες από 16 V-RMS, 22,6 V-PEAK ή 35 VDC).
Το διαμέρισμα της καλωδίωσης δεν έχει σχεδιαστεί για συνδέσεις τάσης μεγαλύτερες από 250 VAC.
Ελεγκτές με τροφοδοσία 24 VDC
Πιθανός κίνδυνος ηλεκτροπληξίας. Οι ελεγκτές που τροφοδοτούνται με 24 V είναι σχεδιασμένοι για
συνδέσεις ρελέ σε κυκλώματα χαμηλής τάσης (δηλαδή τάσεις χαμηλότερες από 16 V-RMS, 22,6 V-
PEAK ή 35 VDC).
Τα ρελέ των ελεγκτών που τροφοδοτούνται με 24 VDC είναι σχεδιασμένα για σύνδεση σε κυκλώματα
χαμηλής τάσης (δηλαδή τάσεις χαμηλότερες από 30 V-RMS, 42,2 V-PEAK ή 60 VDC). Ο θάλαμος
καλωδίωσης δεν έχει σχεδιαστεί για συνδέσεις τάσης που να ξεπερνά τα επίπεδα αυτά.
Οι ακροδέκτες ρελέ δέχονται καλώδιο 0.82 έως 1.31 mm
από την εφαρμογή φορτίου). Δεν συνιστάται η χρήση καλωδίου διατομής μικρότερης από 18 AWG.
Βεβαιωθείτε ότι η μόνωση των καλωδίων της εγκατάστασης έχει ελάχιστη ονομαστική τιμή 80 °C
(176 °F).
Οι επαφές των ρελέ Normally Open (NO) και Common (COM) θα πρέπει να συνδέονται όταν
ενεργοποιηθεί κάποιος συναγερμός ή άλλη κατάσταση. Οι επαφές ρελέ Normally Closed (NC) και
Common θα πρέπει να συνδέονται όταν απενεργοποιηθεί κάποιος συναγερμός ή άλλη κατάσταση
(εκτός αν η Συσκευή Ασφαλείας είναι ρυθμισμένη στο Ναι) ή όταν αποσυνδεθεί η τροφοδοσία
ρεύματος από τον ελεγκτή.
Οι περισσότερες συνδέσεις ρελέ χρησιμοποιούν είτε τα τερματικά NO και COM είτε τα NC και COM.

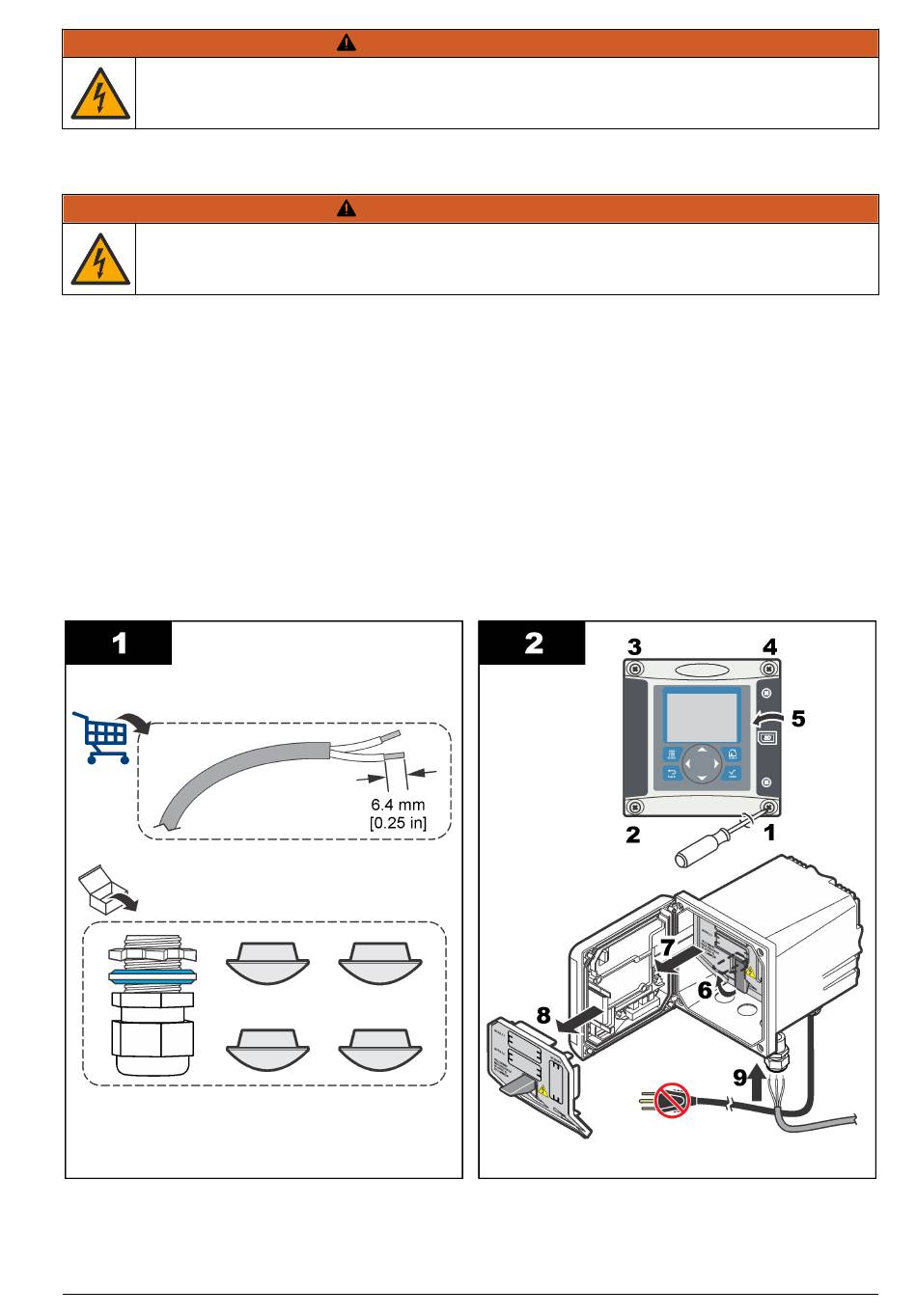

Τα αριθμημένα βήματα εγκατάστασης απεικονίζουν τη σύνδεση στα τερματικά NO και COM.
