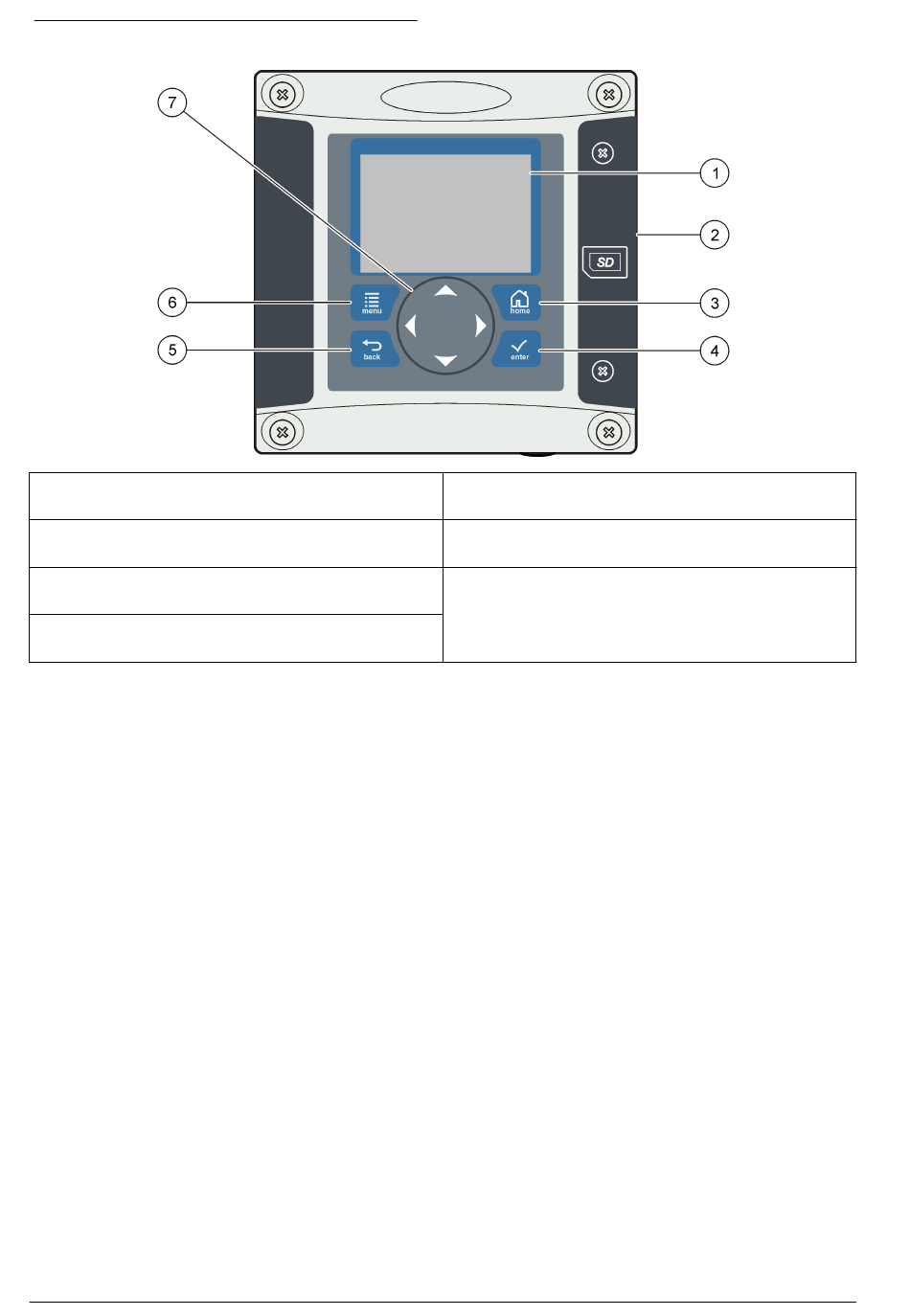

Figur 13 Vy över knappsats och frontpanel
1 Instrumentskärm
2 Lucka över SD-minneskortsuttag (Secure Digital)
3 Knappen HOME. Byter till huvudmåttsskärmen från
andra skärmar och undermenyer.
4 Knappen ENTER. Accepterar ingångsvärden,
uppdateringar eller visade menyalternativ.
In- och utgångar ställs in och konfigureras genom frontpanelen med hjälp av knappsatsen och
visningsskärmen. Detta användargränssnitt används för att ställa in och konfigurera in- och utgångar,
skapa logginformation och kalkylerade värden samt kalibrera givare. SD-gränssnittet kan användas
för att spara loggar och uppdatera programvara.
5.2 Display
Figur 14 visar ett exempel på huvudmätskärmen med en DO-givare ansluten till styrenheten.
Den främre panelens skärm visar givarmätdata, kalibrerings- och konfigurationsinställningar, fel,
varningar och annan information.
290 Svenska
5 Knappen BAKÅT Går tillbaka en nivå i
menystrukturen.
6 Knappen MENY. Byter till inställningsmenyn från
andra skärmar och undermenyer.
7 Riktningsknappar. Används för att navigera genom
menyerna, byta inställningar och höja eller minska
siffror.
