4.9 Přípojky analogových výstupů
Nebezpečí poranění el. proudem. Před elektrickými instalacemi přístroj odpojte od elektrické sítě.
Nebezpečí poranění el. proudem. V souladu s požadavky na krytí skříně podle předpisu NEMA je nutné
pro přívod kabelů do přístroje použít elektroinstalační tvarovky a kabelové vodiče dimenzované pro
krytí alespoň NEMA 4X/IP66
K dispozici jsou dva oddělené analogové výstupy (1 a 2)
pro analogové signály nebo pro řízení jiných externích zařízení.

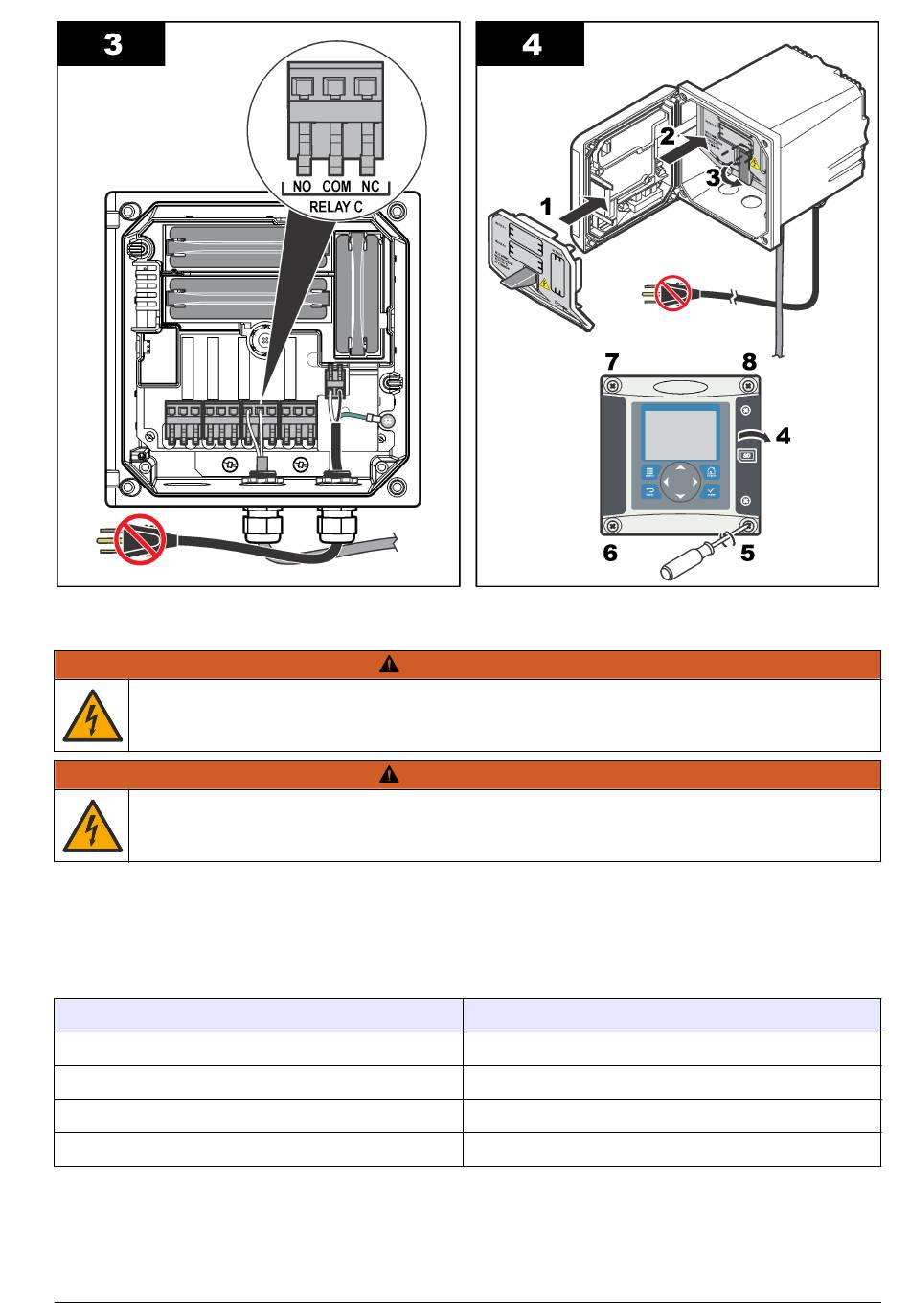

Vytvořte kabelová připojení ke kontroléru podle vyobrazení
Poznámka: Obr. 8 zobrazuje zadní stranu krytu kontroléru, nikoli však vnitřek hlavního prostoru kontroléru.
Vodiče zapisovacího přístroje
výstup 2–
výstup 2+
výstup 1–
výstup 1+
1. Otevřete víko přístroje.
2. Protáhněte vodiče odlehčovací objímkou.
3. Podle potřeby přizpůsobte vodiče a utáhněte odlehčovací objímku.
V A R O V Á N Í
V A R O V Á N Í
Tabulka 3 Přípojky výstupů
(Obr. 8). Tyto výstupy se běžně používají
Obr. 8 a Tabulka 3.
Poloha na rozvodovém panelu
4
3
2
1
