1. Atidarykite valdiklio dangtį.
2. Prakiškite laidus per kabelio riebokšlį.
3. Kiek reikia, pakoreguokite laido ilgį, tada priveržkite riebokšlį.
4. Jungės yra iškart už jungties. Išimkite jungtį, kad lengviau pasiektumėte junges, ir nustatykite
junges pagal įvesties tipą, kaip parodyta Paveikslėlis 10.
5. Uždarykite valdiklio dangtį ir prisukite varžtus.
6. Sukonfigūruokite įvesties jungtis valdiklyje.
Pastaba: Jungiklio įvesties režimu valdiklis į jungiklį tiekia 12 voltų ir nėra izoliuotas nuo valdiklio. Įtampos
įvesties režimu įvestys yra izoliuotos nuo valdikio (naudotojo įvesties įtampa nuo 0 iki 30 voltų).
4.11 Prijunkite skaitmeninį „sc" jutiklį
Pastaba: Norėdami prijungti analoginį jutiklį, vadovaukitės modulio arba jutiklio instrukcijoje pateiktais nurodymais.
Skaitmeninį „sc" jutiklį prie valdiklio galite prijungti naudodami sparčiąją jungtį (Paveikslėlis 11).
Skaitmeninis jutiklis gali būti prijungiamas tiek valdikliui esant įjungtam, tiek išjungtam.
Prijungus jutiklį prie įjungto valdiklio neatliekama automatinė prietaisų paieška. Jei norite, kad
valdiklis atliktų prietaisų paiešką, naršykite iki meniu „Test/Maintenance" (Patikrinimas / priežiūra) ir
pasirinkite „Scan Devices" (Prietaisų paieška). Jei aptinkamas naujas prietaisas, valdiklis
automatiškai atlieka diegimo procesą.
Prijungus jutiklį prie išjungto valdiklio prietaisų paieška bus atliekama, kai vėl bus įjungtas valdiklis.
Jei aptinkamas naujas prietaisas, valdiklis automatiškai atlieka diegimo procesą.
Išsaugokite jungties dangtelį, kad galėtumėte užkimšti jungties angą, jei prireiks išimti jutiklį.

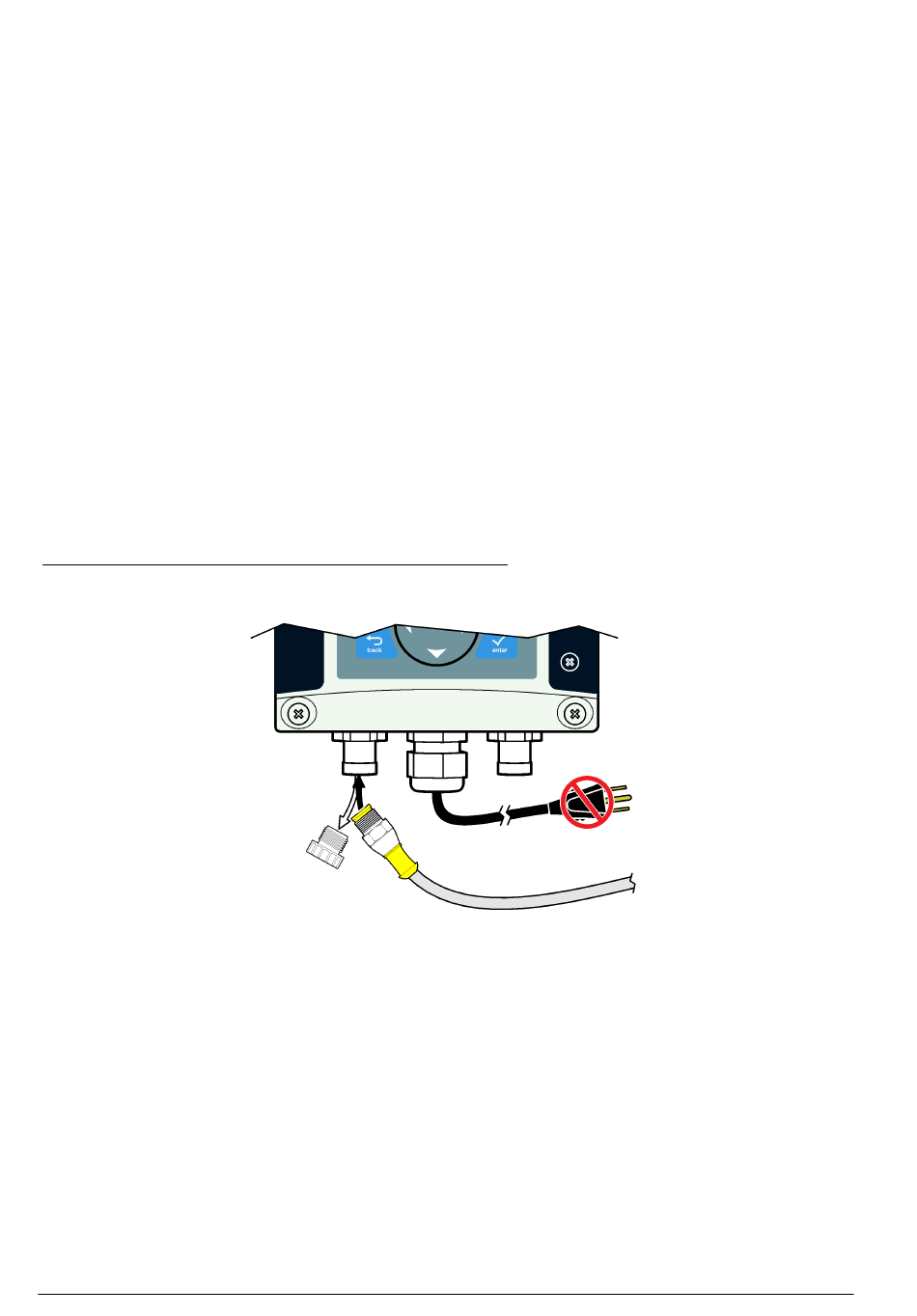

Paveikslėlis 11 Skaitmeninio jutiklio sparčioji jungtis
4.12 Pasirinktinės skaitmeninio ryšio išvesties prijungimas
Gamintojas palaiko ryšio protokolus „Modbus RS485", „Modbus RS232", „Profibus DPV1" ir HART.
Pasirinktinės skaitmeninės išvesties modulis yra įstatomas Paveikslėlis 7 Puslapyje 412 4 elementu
pažymėtoje vietoje. Jei norite daugiau informacijos, skaitykite su tinklo moduliu gautą instrukciją.
Jei reikia informacijos apie „Modbus" registrus, eikite į http://www.de.hach.com arba
http://www.hach.com ir ieškokite Modbus registers („Modbus" registrai) arba eikite į bet kurio
sc200 gaminio puslapį.
4.13 „Secure Digital" (SD) atminties kortelės įdėjimas
Norėdami gauti informacijos, kaip įstatyti SD kortelę į valdiklį, žr. Paveikslėlis 12. Informacijos, kaip
naudoti SD atminties kortelę, galite rasti išplėstinėje šios instrukcijos versijoje
Norėdami išimti SD kortelę, paspauskite kortelės kraštą žemyn ir atleiskite, tada patraukite kortelę į
viršų ir ištraukite ją iš angos. Išėmę kortelę uždarykite angos dangtelį ir priveržkite varžtus.
