4. K připojení použijte pár zakroucených stíněných kabelů a stínění připevněte ke konci řízené
komponenty, nebo ke konci řídicí smyčky.
• Stínění nepřipojujte k oběma koncům kabelu.
• Použití nestíněných vodičů může způsobovat vysílání vysokofrekvenčního záření a zvýšení
hladiny susceptibility nad povolenou mez.
• Maximální odpor smyčky je 500 ohmů.
5. Přiklopte víko přístroje a utáhněte šrouby krytu.
6. Nakonfigurujte výstupy v kontroléru.

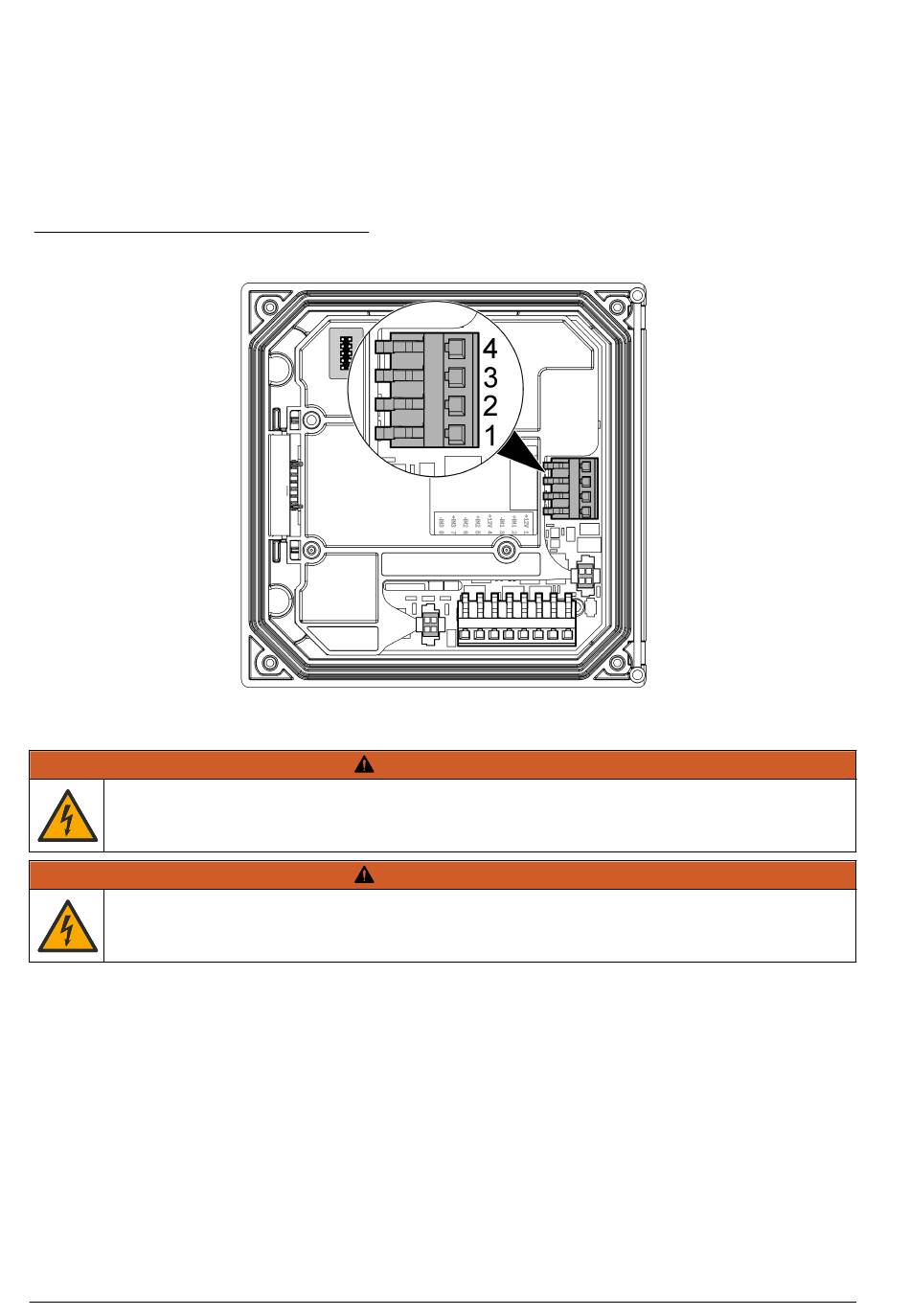

Obr. 8 Přípojky analogových výstupů
4.10 Kabelové připojení samostatných vstupů
Nebezpečí poranění el. proudem. Před elektrickými instalacemi přístroj odpojte od elektrické sítě.
Nebezpečí poranění el. proudem. V souladu s požadavky na krytí skříně podle předpisu NEMA je nutné
pro přívod kabelů do přístroje použít elektroinstalační tvarovky a kabelové vodiče dimenzované pro
krytí alespoň NEMA 4X/IP66
Tři oddělené vstupy reagují na sestupnou hranu nebo logickou úroveň napětí. Proveďte kabelové
připojení a konfigurujte nastavení spojky ke kontroléru dle obrázku
Poznámka: Obr. 9 zobrazuje zadní stranu krytu kontroléru, nikoli však vnitřek hlavního prostoru kontroléru.
180 Čeština
V A R O V Á N Í
V A R O V Á N Í
Obr. 9, Tabulka 4 a Obr. 10.
