• Aşırı hareketten sakının. Statik elektriğe duyarlı bileşenleri, statik elektrik önleyici konteynırlar veya
ambalajlar içinde taşıyın.
• Toprağa kabloyla bağlı bir bileklik giyin.
• Statik elektrik önleyici zemin pedleri ve tezgah pedleri içeren statik emniyetli bir alanda çalışın.
4.5 Kablolamaya genel bakış

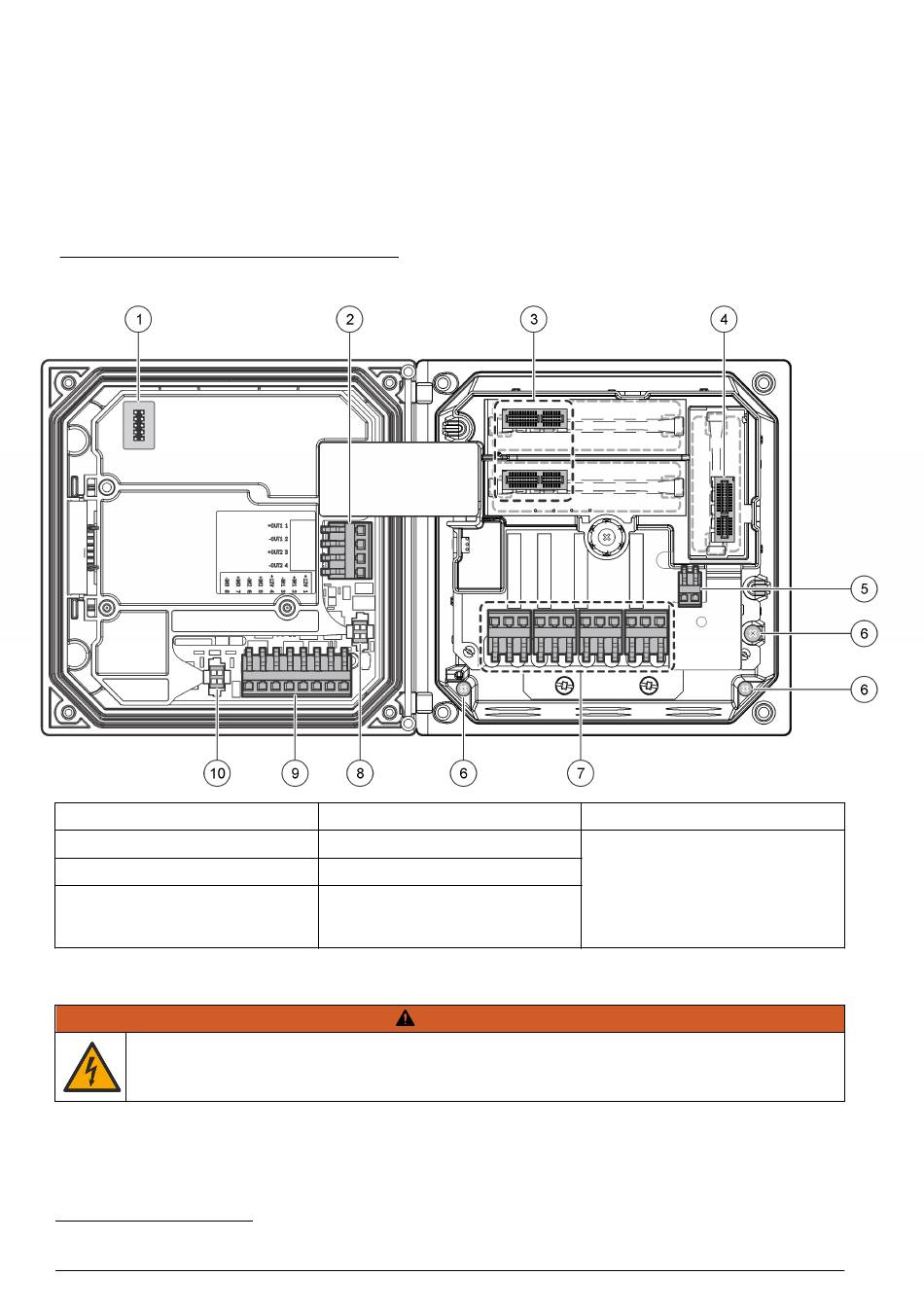

Şekil 7, yüksek gerilim bariyeri kaldırılmış haldeyken kontrol ünitesi içerisinde bulunan kablo
bağlantılarına genel bir bakış sağlar. Şeklin sol tarafı kontrol ünitesi kapağının arka kısmını gösterir.
Not: Modül kurulumundan önce konektör kapaklarını konektörlerden çıkarın.
Şekil 7 Kablo bağlantılarına genel bakış
1 Servis kablosu bağlantısı
3
2 4-20 mA çıkışı
3 Sensör modülü konektörü
4 İletişim modülü konektörü (örn.,
Modbus, Profibus, HART, isteğe
bağlı 4-20 mA modülü, vb.)
4.6 Güç kabloları
Elektrik Çarpması Nedeniyle Ölüm Tehlikesi Olasılığı. Elektrik bağlantıları yaparken cihaza giden
elektriği mutlaka kesin.
3
Daha iyi erişim için terminaller çıkarılabilir.
464 Türkçe
5 AC ve DC güç konektörleri
6 Topraklama terminalleri
3
7 Röle bağlantıları
8 Dijital sensör konektörü
