4. Faceţi conexiuni cu cablul pereche torsadat şi ecranat şi conectaţi protecţia la capătul
componentei controlate sau la capătul buclei de control.
• Nu conectaţi protecţia la ambele capete ale cablului.
• Utilizarea unui cablu neecranat poate cauza emisia de frecvenţe radio sau niveluri de
susceptibilitate mai ridicat decât cele permise.
• Rezistenţa maximă a buclei este de 500 Ohm.
5. Închideţi capacul controllerului şi strângeţi şuruburile capacului.
6. Configuraţi ieşirile din controller.

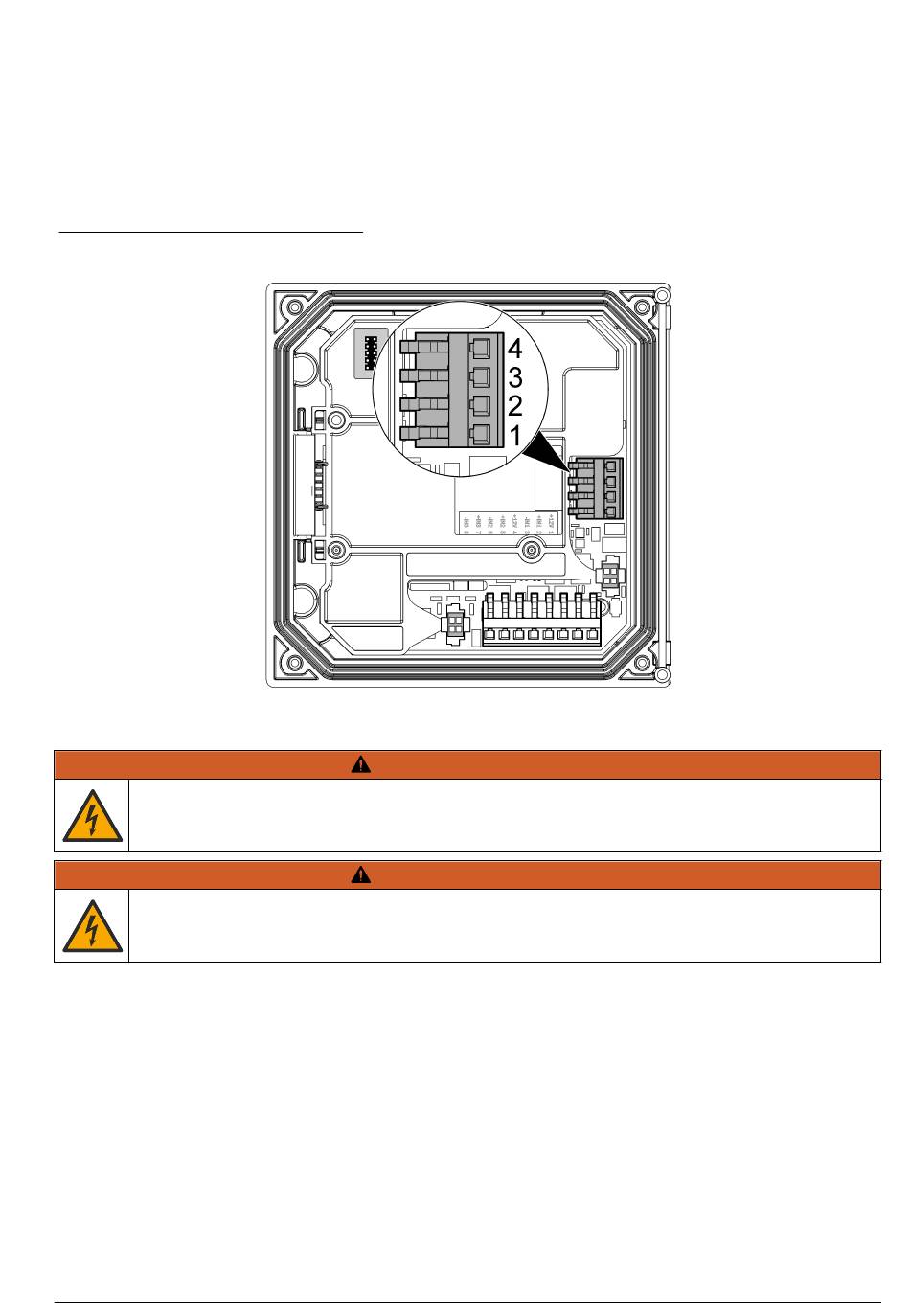

Figura 8 Conexiuni ieşire analogă
4.10 Conexiuni de cabluri cu intrări discrete
Pericol potenţial de electrocutare. Întrerupeţi întotdeauna alimentarea instrumentului atunci când
realizaţi conexiuni electrice.
Pericol potenţial de electrocutare. Pentru a menţine evaluările de mediu NEMA/IP ale incintei, utilizaţi
doar garniturile de conductă şi garniturile de etanşare a cablurilor care sunt evaluate cel puţin pentru
NEMA 4X/IP66 pentru a lega cablurile de instrument.
Sunt prevăzute trei intrări discrete pentru intrările de închidere ale comutatoarelor sau intrările de
tensiune de nivel logic. Realizaţi conexiunile de cabluri şi configuraţi setările conductorului pentru
controller, aşa cum se prezintă în
Notã: Figura 9 arată spatele capacului controllerului şi nu interiorul compartimentului principal al controllerului.
A V E R T I S M E N T
A V E R T I S M E N T
Figura 9, Tabelul 4 şi Figura 10.
