• Dotknite sa uzemneného kovového povrchu, ako je napríklad kostra prístroja, kovová trubička
alebo rúra, aby ste vybili statickú elektrinu z telesa prístroja.
• Vyhýbajte sa nadmernému pohybu. Premiestňujte staticky citlivé súčasti v antistatických nádobách
alebo baleniach.
• Majte nasadené zápästné pútko pripojené káblom k uzemneniu.
• Pracujte v staticky bezpečnom prostredí s antistatickým podlahovým čalúnením a čalúnením na
pracovných stoloch.
4.5 Prehľad elektrického zapojenia
Na Obrázok 7 je prehľad elektrického zapojenia vo vnútri kontroléra, pri vybratej oddeľujúcej priečke
vysokého napätia. Ľavá strana obrázka predstavuje zadnú stranu krytu kontroléra.
Poznámka: Pred inštaláciou modulu odstráňte zátky z konektorov.

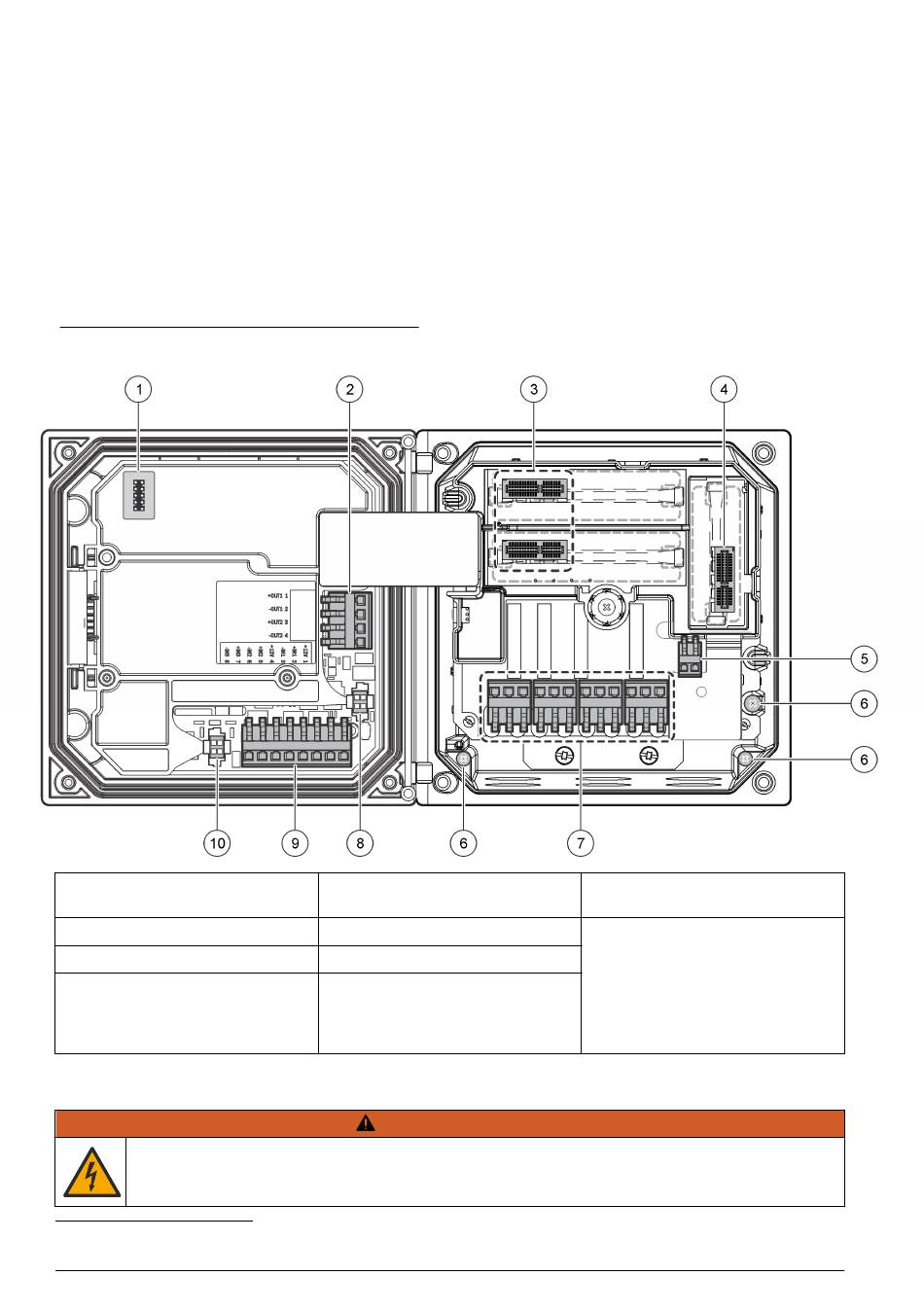

Obrázok 7 Prehľad elektrického zapojenia
1 Konektor servisného kábla
3
2 Výstup 4 – 20 mA
3 Konektor modulu snímača
4 Konektor komunikačného
modulu (napr. Modbus, Profibus,
HART, voliteľný modul 4 –
20 mA a pod.)
4.6 Zapojenie napájacích vodičov
Nebezpečenstvo smrteľného úrazu elektrickým prúdom. Pred prácou na elektrických pripojeniach vždy
odpojte zariadenie od napájania.
3
Svorky možno odstrániť pre jednoduchší prístup.
490 Slovenský jazyk
5 Konektor striedavého a
jednosmerného napájania
6 Zemniace svorky
3
7 Svorkovnice relé
8 Konektor digitálneho snímača
V A R O V A N I E
9 Elektrický konektor diskrétneho
3 3
vstupu
10 Konektor digitálneho snímača
3
3
