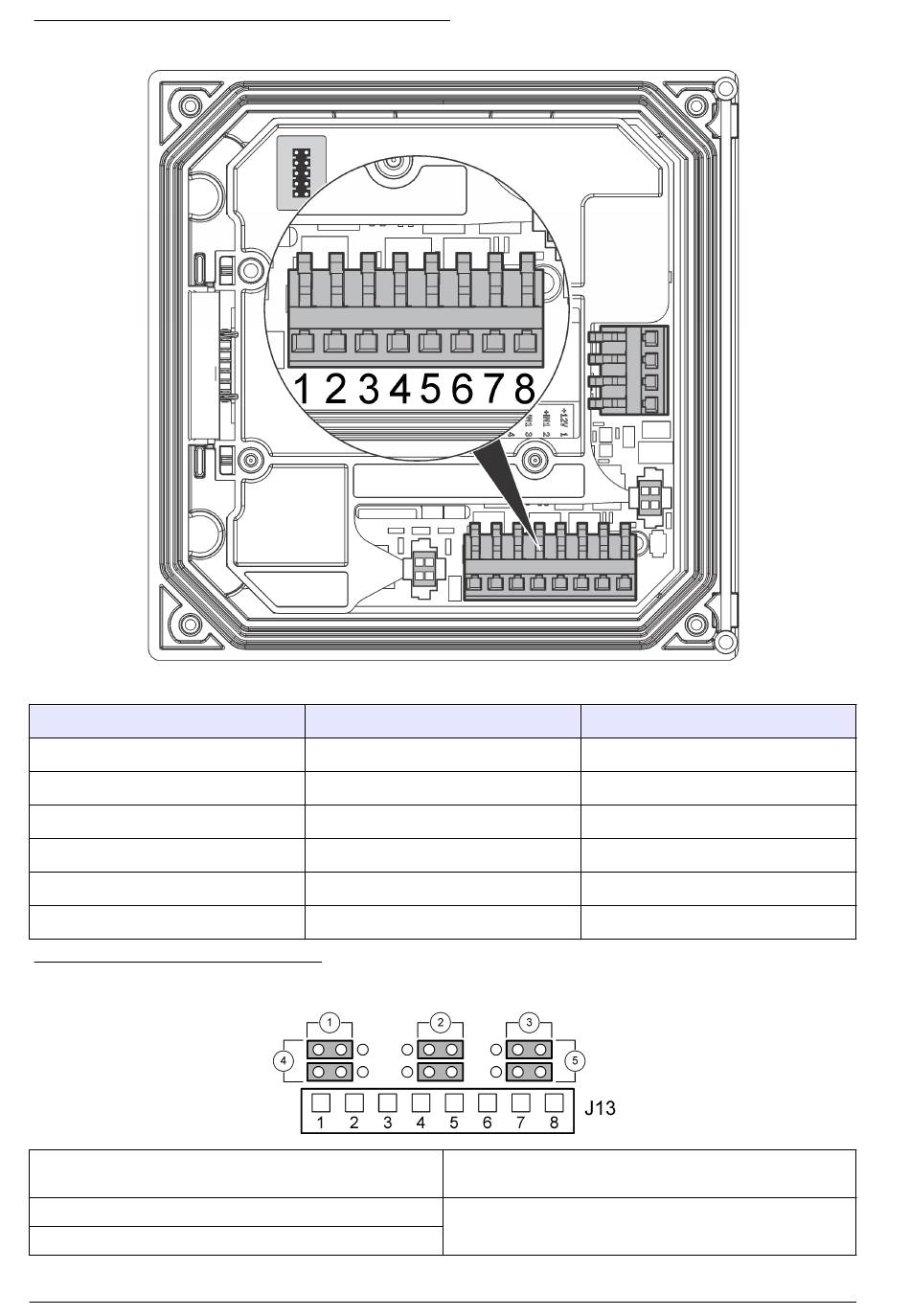

Joonis 9 Diskreetse sisendi juhtmeühendused
Diskreetsed sisendid
Sisend 1+
Sisend 1-
Sisend 2+
Sisend 2-
Sisend 3+
Sisend 3-
Joonis 10 Ühenduslooga sätted
1 Sisendi 1 konfiguratsiooni ühendusloogad
2 Sisendi 2 konfiguratsiooni ühendusloogad
3 Sisendi 3 konfiguratsiooni ühendusloogad
602 eesti keel
Tabel 4 Sisendühendused
Konnektori asend - lüliti sisend
3
2
6
5
8
7
4 Ühendusloogad on lüliti sisendite jaoks vasakule
paigutatud
5 Ühendusloogad on pingesisendite jaoks paremale
paigutatud
Konnektori asend - pingesisend
2
3
5
6
7
8
