4.9 Analog çıkış bağlantıları
Elektrik Çarpması Nedeniyle Ölüm Tehlikesi Olasılığı. Elektrik bağlantıları yaparken cihaza giden
elektriği mutlaka kesin.
Elektrik Çarpması Nedeniyle Ölüm Tehlikesi Olasılığı. Muhafazanın NEMA/IP çevresel ölçümlerini
sağlamak amacıyla, cihazın içine kablo döşemek üzere sadece ark parçalarını ve en az NEMA
4X/IP66 değerine sahip kablo rakorlarını kullanın.
Yalıtımlı iki analog çıkış (1 ve 2) sunulmuştur
veya diğer harici cihazları kontrol etmek için kullanılır.

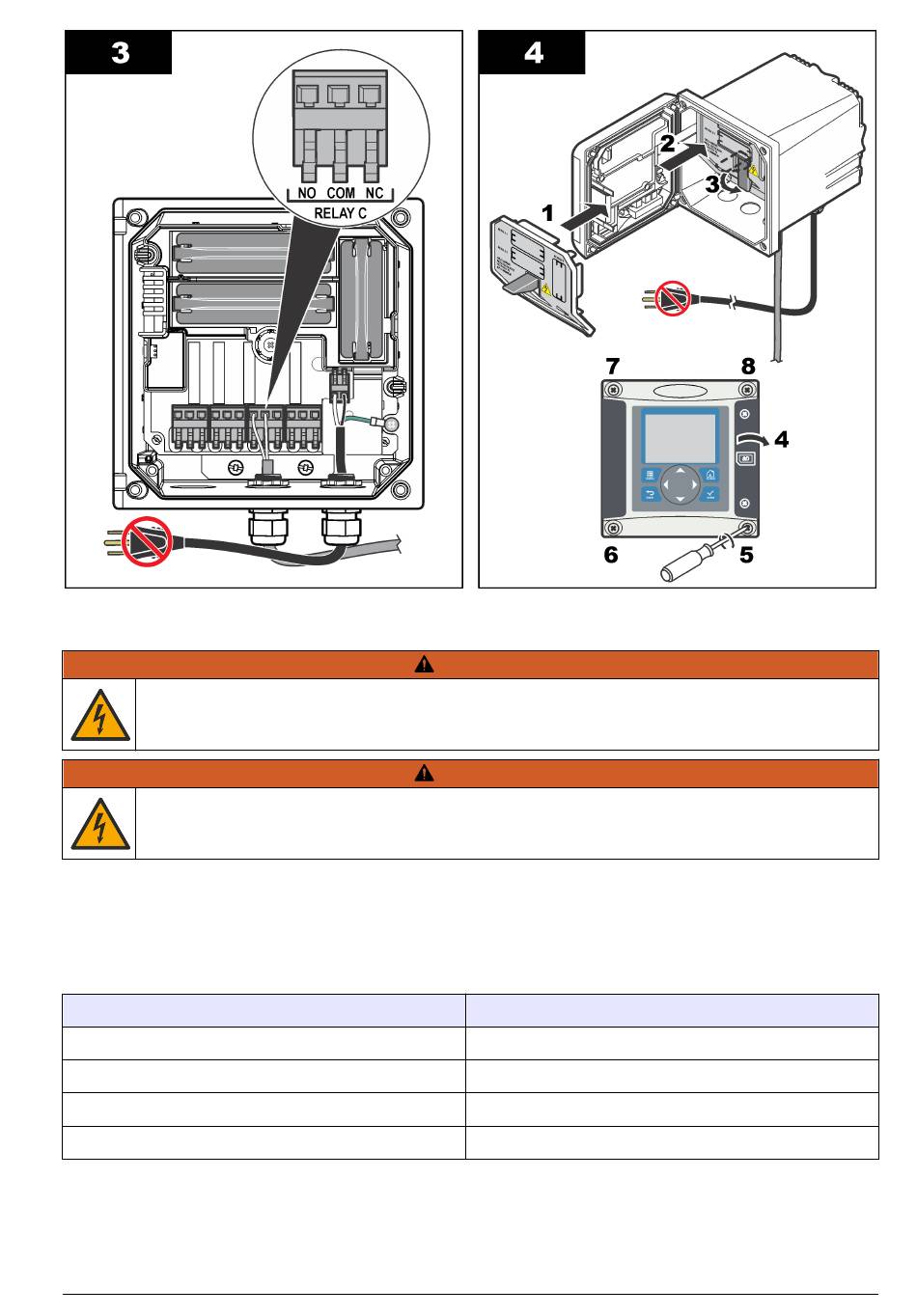

Şekil 8 ve Tablo 3'de gösterildiği gibi kontrol ünitesinin kablo bağlantılarını yapın.
Not: Şekil 8 ana kontrol cihazı bölmesini değil, kontrol ünitesi kapağının arka kısmını gösterir
Kaydedici kabloları
Çıkış 2–
Çıkış 2+
Çıkış 1–
Çıkış 1+
1. Kontrol ünitesinin kapağını açın.
2. Kabloları gerilim azaltıcı içerisinden geçirin.
3. Kabloları gerektiği gibi ayarlayın ve gerilim azaltıcıyı sıkın.
U Y A R I
U Y A R I
(Şekil 8). Bu çıkışlar genellikle analog sinyal iletişimini
Tablo 3 Çıkış bağlantıları
Devre kartı konumu
4
3
2
1
