3. Регулирайте проводниците и стегнете обтегача.
4. Направете връзките с екранирани двужилни проводници и свържете екранирания край към
контролера или към края на контролния контур.
• Не свързвайте екраниранираната част към двата края на кабела.
• Използването на неекраниран кабел може да доведе до наличие на радиочестотни
емисии или по-високи от допустимите нива на чувствителност.
• Максималното съпротивление на контура е 500 ohm.
5. Затворете капака на контролера и го стегнете с винтове.
6. Конфигурирайте изводите в контролера.

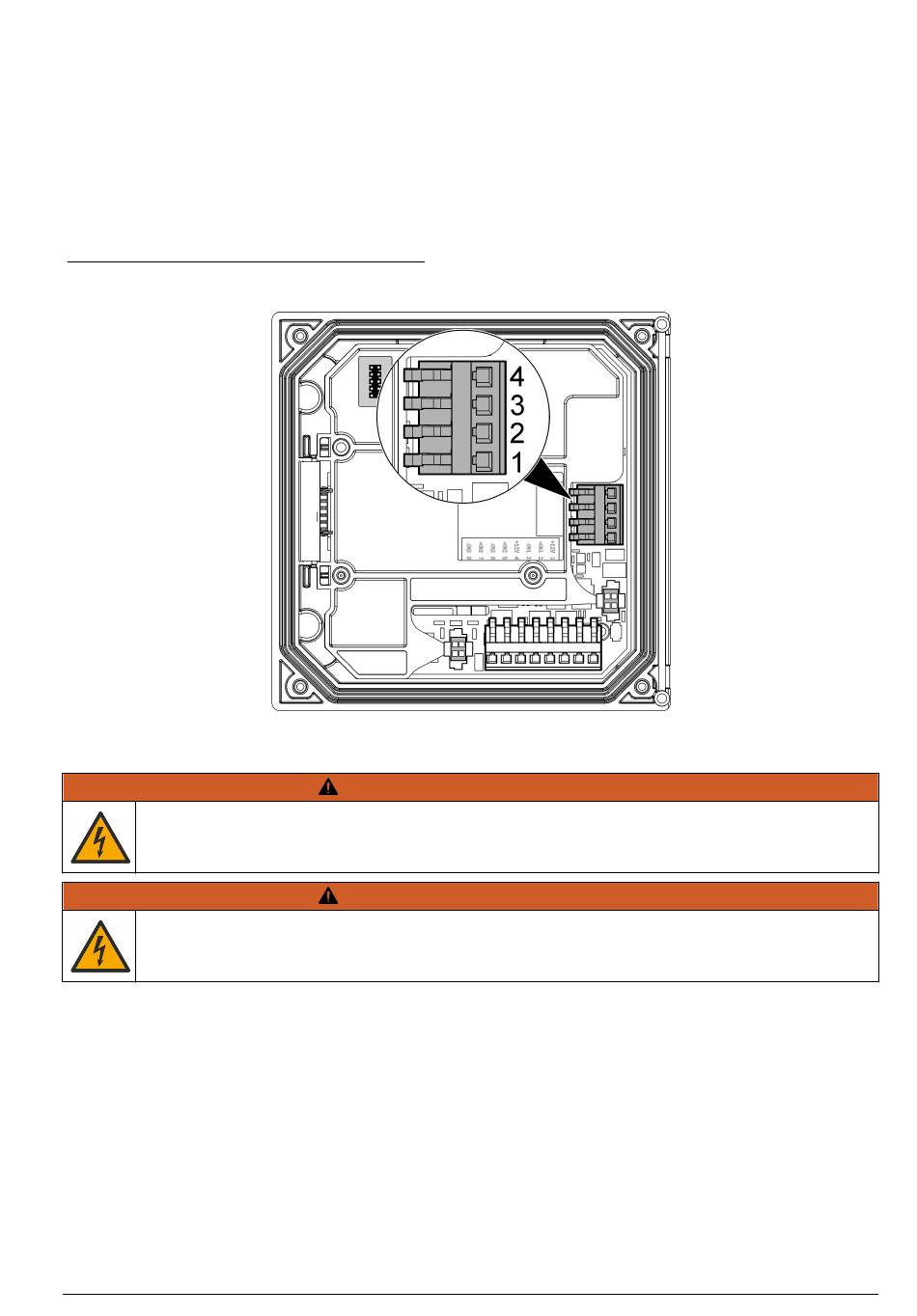

Фигура 8 Връзки на аналоговия изход
4.10 Връзки на проводниците за дискретни въвеждания
Опасност от електрически удар. Винаги изключвайте захранването на инструмент, когато
извършвате електрическо свързване.
Опасност от електрически удар. За да спазите номиналните стойности за средата на NEMA/IP на
корпуса, използвайте само тръбни фитинги и кабелни кутии за прокарване на кабелите до
инструмента, които удовлетворяват поне NEMA 4X/IP66.
Предоставят се три дискретни въвеждания за въвеждания с прекъсвачи за затваряне или
логически въвеждания според нивото на напрежение. Създайте връзки на проводниците и
конфигурирайте съединителния проводник, както е показано на
Фигура 10.
Забележка: Фигура 9 показва задната част на капака на контролера, а не вътрешната част на
отделението на контролера.
П Р Е Д У П Р Е Ж Д Е Н И Е
П Р Е Д У П Р Е Ж Д Е Н И Е
Фигура 9, Таблица 4
