4. Maak de recorderaansluitingen met gedraaide afgeschermde bedrading en sluit de afscherming
aan op het bestuurde onderdeeleinde of bij het regelluseinde.
• Verbind de afscherming niet aan beide uiteinden van de kabel.
• Gebruik van een niet afgeschermde kabel kan zorgen voor storingen en verschil in
meetwaarden.
• De maximale lusweerstand is 500 ohm.
5. Sluit het deksel van de controller en draai de schroeven van het deksel aan.
6. Configureer de uitgangen in de controller.

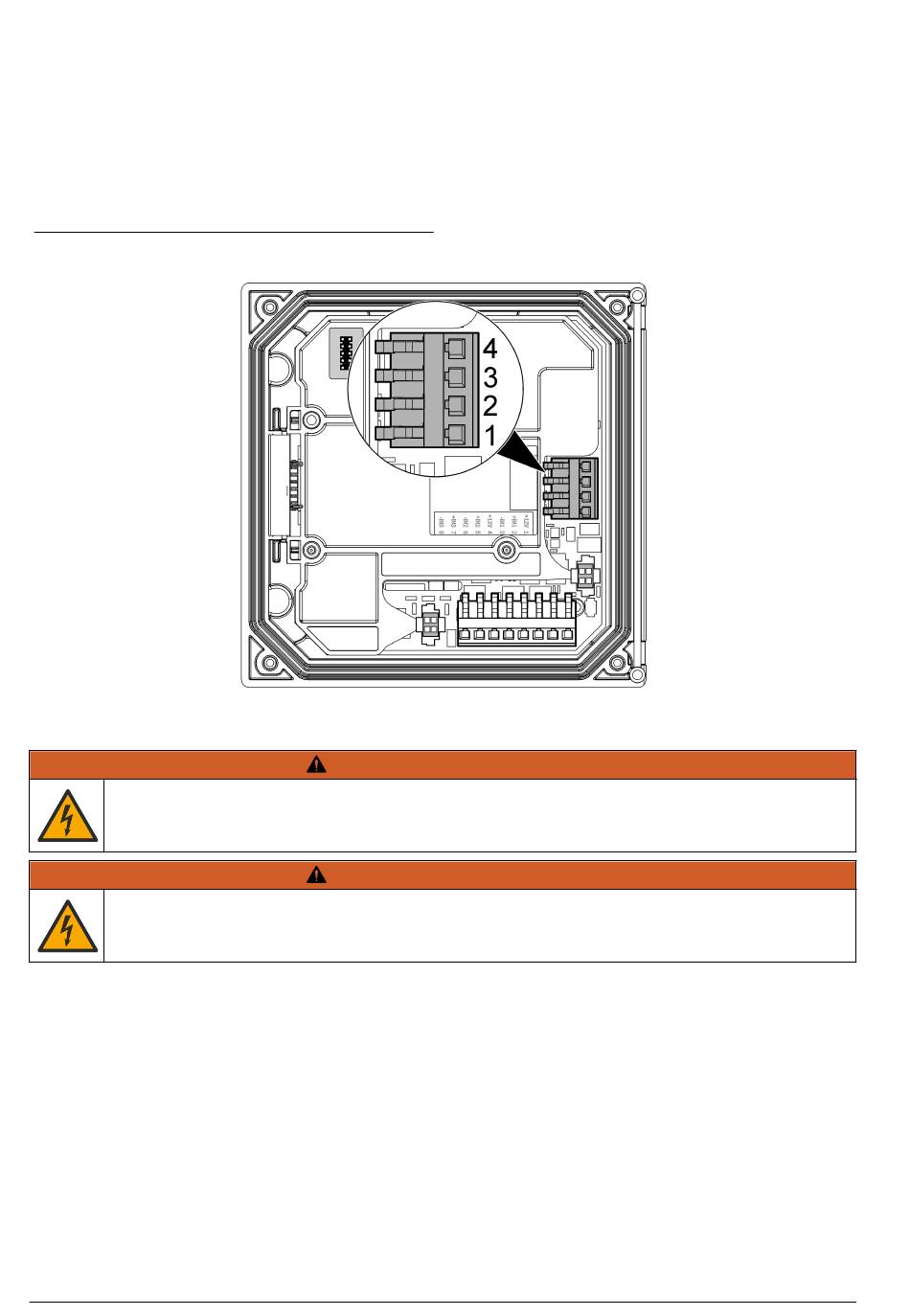

Afbeelding 8 Analoge uitgangsaansluitingen
4.10 Bedradingsaansluitingen van discrete ingangen
Potentieel gevaar van elektrische schok. Bij het aanbrengen van elektrische verbindingen dient men
altijd de stroom naar het instrument los te koppelen.
Potentieel gevaar van elektrische schok. Om de NEMA/IP-classificatie van de behuizing te behouden,
mogen er voor het leggen van kabels in het instrument uitsluitend doorvoertules en kabelwartels
worden gebruikt die ten minste voldoen aan NEMA 4X/IP66.
Er zijn drie discrete ingangen voor ingangssignalen voor schakelaarsluiting of ingangssignalen voor
logische spanning. Sluit de bedrading aan en configureer de jumperinstellingen op de controller zoals
weergegeven in Afbeelding
Opmerking: Afbeelding 9
hoofdcompartiment van de controller.
232 Nederlands
W A A R S C H U W I N G
W A A R S C H U W I N G
9, Tabel 4 en Afbeelding
toont de achterzijde van het deksel van de controller en niet de binnenzijde van het
10.
