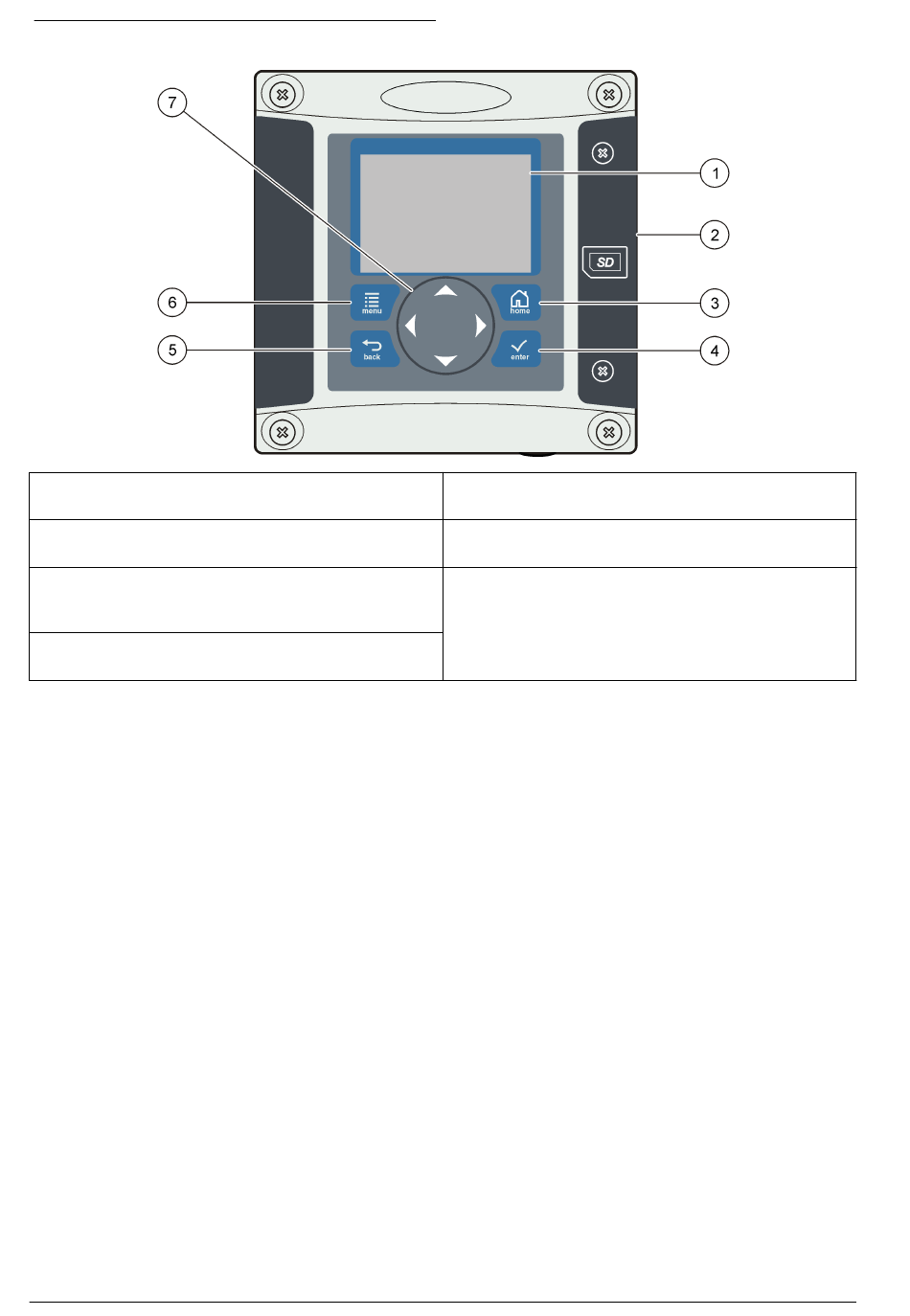

Figur 13 Oversigt over tastatur og frontpanel
1 Instrumentskærm
2 Dæksel til åbning til SD-hukommelseskort (Secure
Digital)
3 Tasten HOME (Start). Går til
hovedmåleskærmbilledet fra andre skærmbilleder
og undermenuer.
4 Tasten ENTER. Godkender indtastede værdier,
opdateringer eller viste menupunkter.
Opsætning og konfiguration af indgange og udgange foretages fra frontpanelet ved hjælp af
tastaturet og skærmen. Denne brugergrænseflade anvendes til opsætning og konfiguration af
indgange og udgange, oprettelse af logoplysninger og beregnede værdier og kalibrering af sensorer.
SD-grænsefladen kan bruges til at gemme logfiler og opdatere software.
5.2 Skærm
Figur 14 viser et eksempel på skærmbilledet med en DO-sensor forbundet til kontrolenheden.
På skærmen på frontpanelet vises sensormålingsdata, kalibrerings- og konfigurationsindstillinger,
fejl, advarsler og andre oplysninger.
210 Dansk
5 Tasten BACK (tilbage). Går et niveau tilbage i
menustrukturen.
6 Tasten MENU. Går til menuen Indstillinger fra andre
skærmbilleder og undermenuer.
7 Piletaster. Bruges til at navigere i menuer, ændre
indstillinger og øge eller mindske talværdier.
