3. Ułóż przewody wedle potrzeb i zaciśnij zabezpieczenie.
4. Przyłączenie należy przeprowadzić przy pomocy ekranowanej skrętki dwużyłowej i przyłączyć
ekran po stronie kontrolowanego komponentu lub po stronie pętli kontrolnej.
• Nie wolno przyłączać ekranu na obu końcach przewodu.
• Użycie nieekranowanego przewodu może spowodować emisję na częstotliwości radiowej lub
poziom wrażliwości na zakłócenia wyższy od dopuszczalnego.
• Maksymalna oporność pętli wynosi 500 omów.
5. Zamknij pokrywkę kontrolera i dokręć śrubki.
6. Skonfiguruj wyjścia w urządzeniu sterującym.

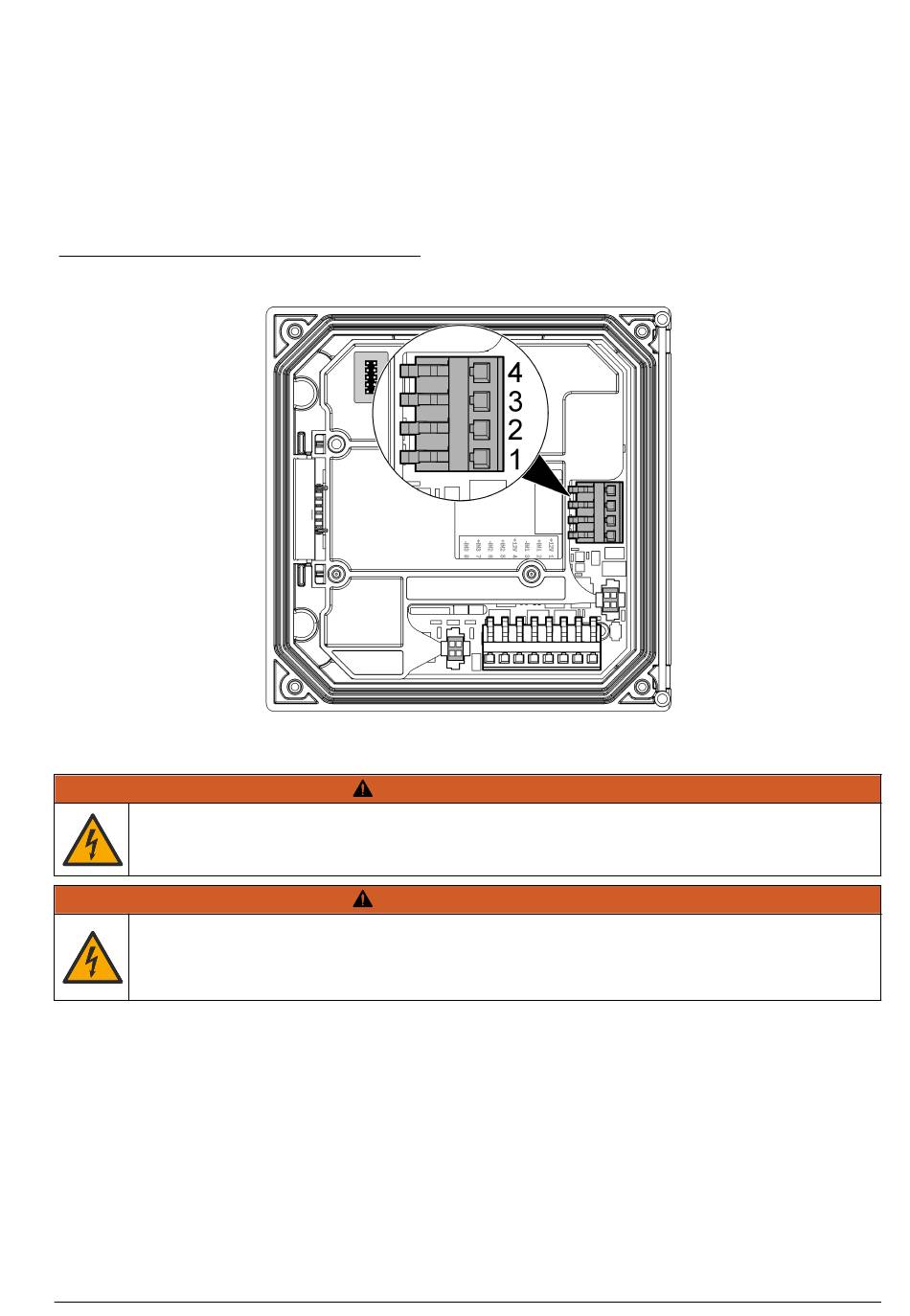

Rysunek 8 Analogowe złącza wyjściowe
4.10 Złącza dyskretne z okablowaniem wejścia
Potencjalne niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym. Wykonując połączenia
elektryczne zawsze odłączać zasilanie urządzenia.
Potencjalne niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym. Aby zachować
zgodność obudowy ze standardami NEMA/IP, do doprowadzania przewodów do urządzenia należy
używać wyłącznie osprzętu do rurkowania oraz dławików zgodnych co najmniej ze standardem NEMA
4X/IP66.
W zestawie są trzy wejścia dyskretne służące jako wejścia zamknięcia przełącznika lub wejścia
napięciowe poziomu logicznego. Sprawdź okablowanie i skonfiguruj ustawienia zworek, jak
pokazano na rysunkach
Uwaga: Na rysunku Rysunek 9
O S T R Z E Ż E N I E
O S T R Z E Ż E N I E
Rysunek 9, Tabela 4
widać tył pokrywy kontrolera, a nie wnętrze jego głównej komory.
i Rysunek 10.
Polski 259
