• Vältä tarpeettomia liikkeitä. Kuljeta staattiselle sähkölle alttiita komponentteja antistaattisissa
säiliöissä tai pakkauksissa.
• Käytä rannehihnaa, joka on kytketty johdolla maadoitukseen.
• Työskentele staattiselta sähköltä suojatulla alueella ja käytä staattiselta sähköltä suojaavia lattia-
ja työpenkkialustoja.
4.5 Johdotuksen yleiskuvaus

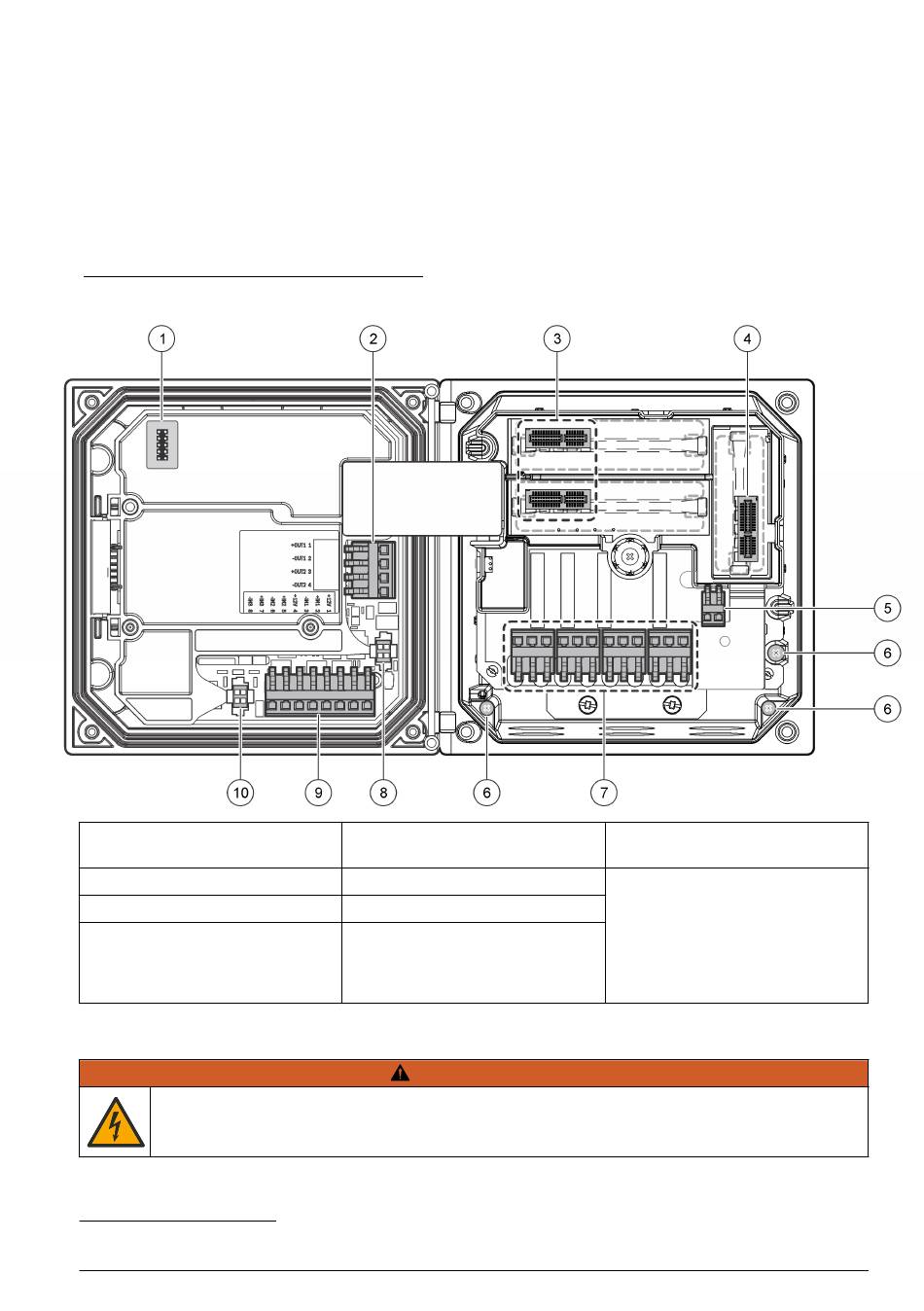

Kuva 7: johdotusliitäntöjen yleiskuvaus ohjaimen sisällä korkeajännitevastus poistettuna.
Vasemmalla puolella on kuvattu ohjaimen kannen takaosa.
Huomautus: Poista liittimien tulpat ennen moduulin asentamista.
Kuva 7 Johdotusliitäntöjen yleiskuvaus
1 Huoltokaapeliliitäntä
3
2 4...20 mA:n lähtö
3 Anturimoduulin liitin
4 Tiedonsiirtomoduulin liitin
(esimerkiksi Modbus, Profibus,
HART tai valinnainen
4...20 mA:n moduuli)
4.6 Teholähteen johdotus
Sähköiskun vaara. Kytke aina laite irti verkkovirrasta ennen sähköliitäntöjen tekemistä.
3
Liittimet voidaan tarvittaessa irrottaa.
3
5 AC- ja DC-liitin
6 Maadoitusliittimet
3
7 Releliitännät
3
8 Digitaalianturin liitin
V A R O I T U S
9 Erilliset tulojohdotuksen
3
liitännät
3
10 Digitaalianturin liitin
