Potenzielle Stromschlaggefahr. Die Relais von Controllern mit Anschluss an das Stromnetz (115 -
230 V) sind für den Anschluss an das Stromnetz (d. h. Spannungen oberhalb von 16 V
Effektivspannung, 22,6 V Spitzenspannung bzw. 35 V Gleichspannung) ausgelegt.
Das Anschlussfach ist nicht für Spannungen über 250 V~ ausgelegt.
Controller mit Gleichspannungsversorgung (24 V=)
Potenzielle Stromschlaggefahr. Die Relais von mit 24 Volt Gleichspannung betriebenen Controllern
sind für den Anschluss an Niederspannungskreise (d. h. Spannungen unterhalb von 16 V
Effektivspannung, 22,6 V Spitzenspannung bzw. 35 V Gleichspannung) ausgelegt.
Die Relais von mit 24 Volt Gleichspannung betriebenen Controllern sind für den Anschluss an
Niederspannungskreise ausgelegt (Spannungen unterhalb von 30 V Effektivspannung, 42,2 V
Spitzenspannung bzw. 60 V Gleichspannung). Die Relaiskontakte sind nicht für den Anschluss an
höhere als die angegebenen Spannungen ausgelegt.
Die Relaisklemmen sind für Kabel von 0,82 bis 1,31 mm
Leistungsapplikation). Ein Querschnitt von weniger als 0,8 mm² (AWG18) ist nicht zu empfehlen.
Stellen Sie sicher, dass die Isolierung der Feldverdrahtung für mindestens 80 °C (176 °F) ausgelegt
ist.
Die Anschlüsse NO (engl. <:glq>Normally Open<:grq>) und COM (engl. <:glq>Common<:grq>)
werden miteinander verbunden, wenn eine Alarm- oder sonstige Bedingung vorliegt. Die Anschlüsse
NC (engl. <:glq>Normally Closed<:grq>) und COM werden miteinander verbunden, wenn keine
Alarm- oder sonstige Bedingung vorliegt, es sei denn, die Ausfallsicherung wurde aktiviert.

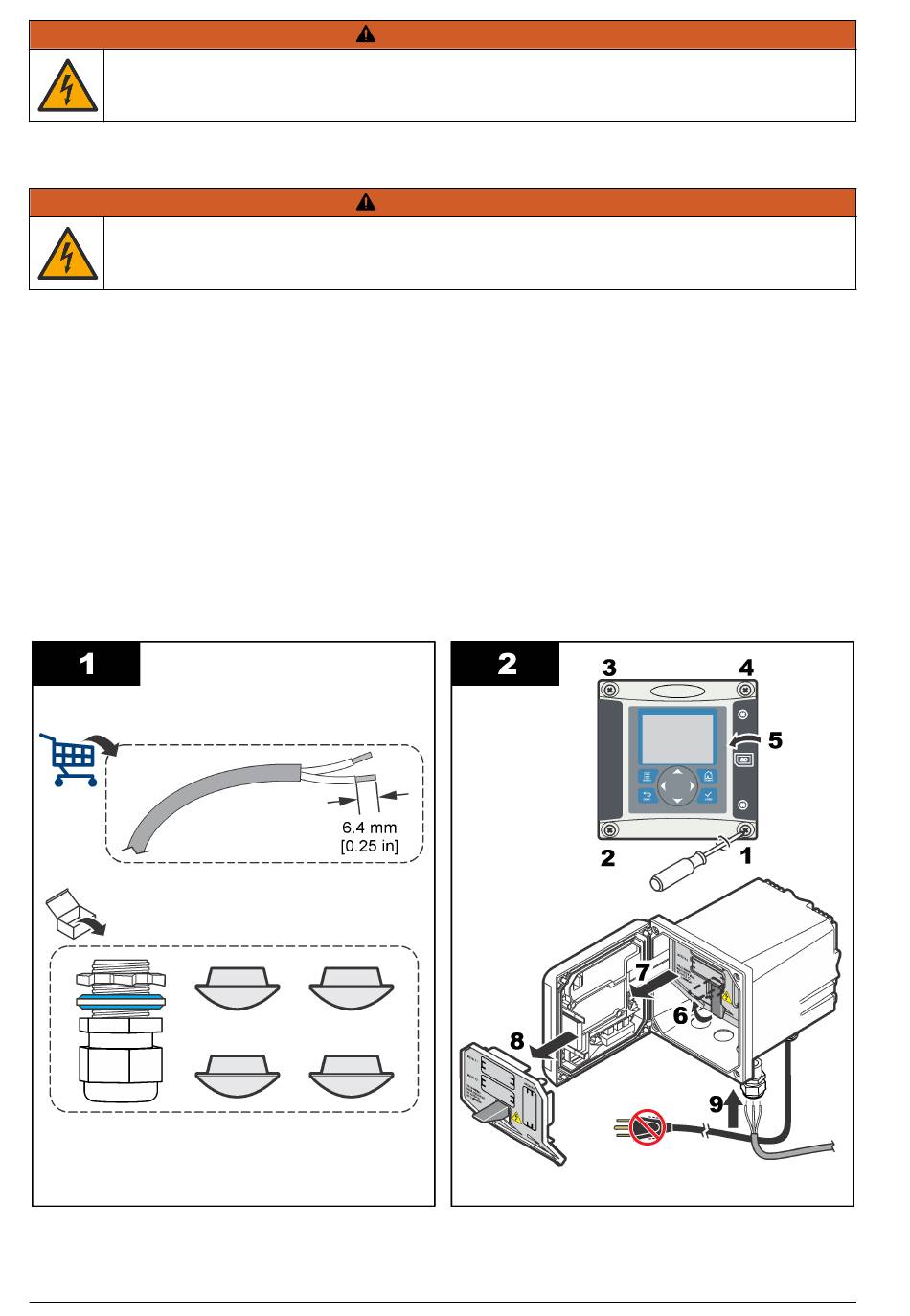

Die meisten Relaisverbindungen verwenden die Anschlüsse NO und COM bzw. NC und COM. In
den nummerierten Installationsschritten werden die Verbindungen bei Verwendung der Anschlüsse
NO und COM beschrieben.
42 Deutsch
W A R N U N G
W A R N U N G
2
(AWG 18 bis 16) ausgelegt (wie in der
