4. Změňte polohu přijímací antény zařízení, jež rušení přijímá.
5. Vyzkoušejte případně kombinaci několika uvedených opatření.
3.2 Celkový přehled
Kontrolér zobrazuje měření senzoru a další údaje, může přenášet analogové a digitální signály
a může pomocí výstupů a relé komunikovat a řídit ostatní zařízení. Výstupy, relé, senzory
a senzorové moduly se konfigurují a kalibrují pomocí uživatelského rozhraní na přední straně
kontroléru.
Obr. 1 zobrazuje součásti produktu. Součásti se mohou lišit podle konfigurace kontroléru. Pokud jsou
díly poškozené nebo chybí, obraťte se na výrobce.

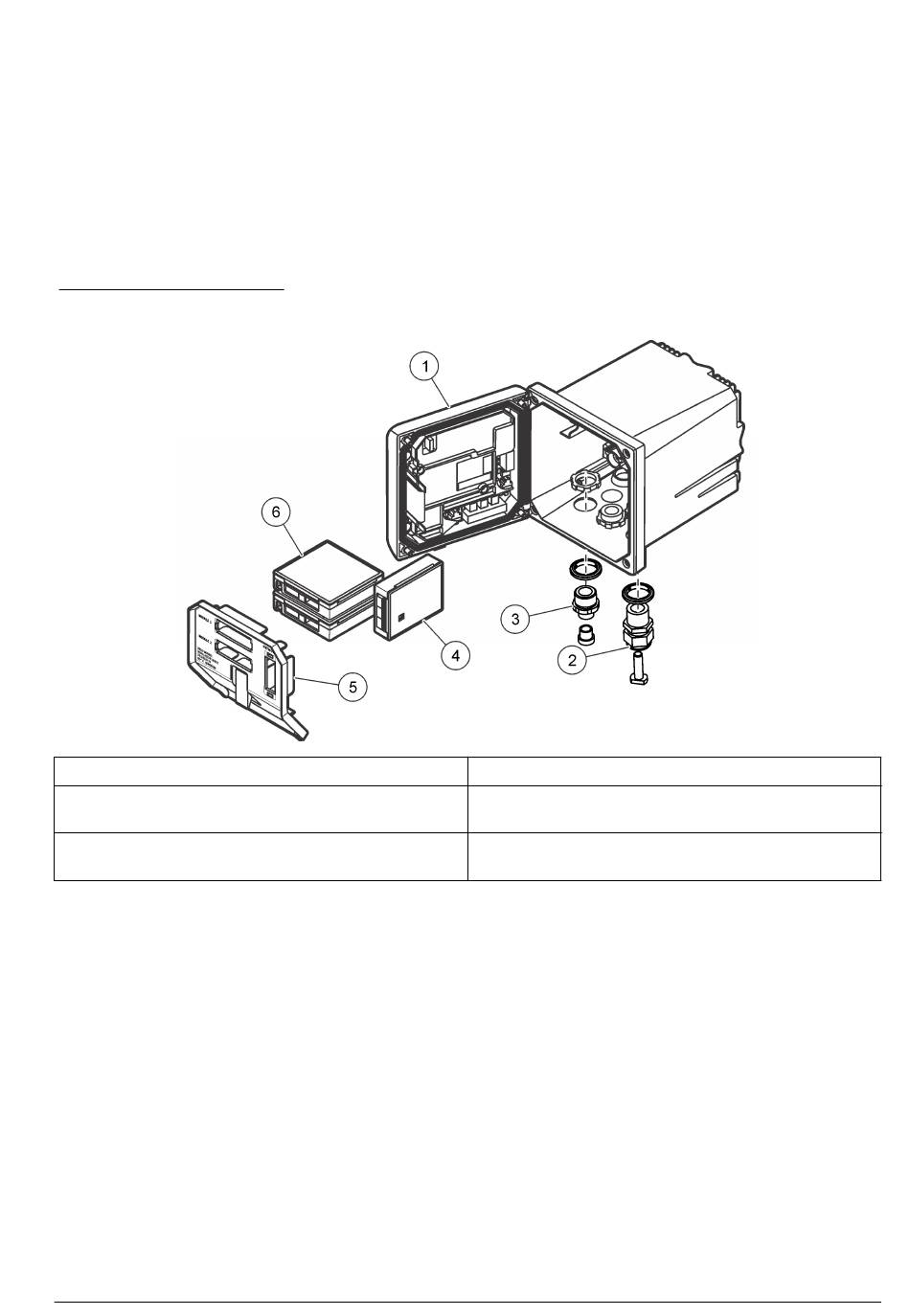

Obr. 1 Součásti systému
1 Kontrolér
2 Sestava odlehčovací objímky (volitelné, závisí
na verzi kontroléru)
3 Digitální přípojka (volitelné, závisí na verzi
kontroléru)
3.2.1 Senzory a senzorové moduly
Kontrolér pracuje až se dvěma senzorovými moduly nebo dvěma digitálními senzory (podle
konfigurace kontroléru) a jedním komunikačním modulem. Lze kombinovat jeden digitální senzor
a jeden senzorový modul. K senzorovým modulům lze připojit různé senzory. Informace o zapojení
senzorů najdete v příručce konkrétního senzoru a v pokynech pro uživatele konkrétních modulů.
3.2.2 Výstupy a signály relé
Kontrolér má čtyři konfigurovatelné reléové spínače a dva analogové výstupy. Volitelný analogový
výstupní modul může zvýšit počet analogových výstupů na pět.
3.2.3 Detekce zařízení
Až na dvě výjimky kontrolér bez zásahu uživatele automaticky detekuje připojená zařízení, jakmile
se zapne napájení. První výjimkou je případ, kdy kontrolér zapnete poprvé před prvním použitím.
Druhou výjimkou je případ, kdy vrátíte nastavení konfigurace kontroléru na výchozí hodnoty
a zapnete kontrolér. V obou případech kontrolér nejprve zobrazí obrazovku pro úpravu jazyka, data
a času. Jakmile je zadán jazyk, datum a čas, kontrolér provádí detekci zařízení. Pokyny pro
vyhledání zařízení při zapnutém kontroléru najdete v dokumentu
na straně 182.
4 Síťový modul (volitelný)
5 Vysokonapěťová zábrana
6 Senzorové moduly (volitelné)
Připojení digitálního senzoru sc
