Nebezpečenstvo smrteľného úrazu elektrickým prúdom. Kontroléry napájané striedavým napätím
(115 V– 230 V) sú určené na pripojenie pomocou relé do obvodov striedavého napätia (t.j. s napätím
vyšším než 16 V efektívnej hodnoty, 22,6 V-PEAK alebo 35 V jednosm.).
Prepojovacia časť nie je určená pre napätia vyššie než 250 V stried.
Kontroléry napájané jednosmerným napätím (24 V)
Nebezpečenstvo smrteľného úrazu elektrickým prúdom. Kontroléry napájané napätím 24 V sú určené
na pripojenie pomocou relé do obvodov nízkeho napätia (t.j. s napätím do 16 V efektívnej hodnoty,
22,6 V-PEAK alebo 35 V jednosm.).
Relé kontrolérov napájané napätím 24 V jednosm. sú určené na pripojenie k obvodom s nízkym
napätím (t. j. obvodov s napätím do 30 V efektívnej hodnoty, 42,2 V-PEAK alebo 60 V jednosm.).
Prepojovacia časť nie je učená pre napätia vyššie ako uvedené hodnoty.
Ku svorkám relé je možné pripojiť vodiče s prierezom 0.82 až 1.31 mm
stanovené aplikáciou záťaže). Vodiče s menšou mierou než 18 AWG sa neodporúča používať.
Uistite sa, že vonkajšia izolácia elektroinštalácie je minimálne 80 °C (176 °F).
Kontakty relé COM (spoločný) a NO (normálne otvorený) budú spojené, ak je výstraha prípadne iná
podmienka aktívna. Kontakty relé COM (spoločný) a NC (normálne zatvorený) budú spojené, ak je
výstraha alebo iná podmienka neaktívna (pokiaľ nie je bezpečný stav nastavený na Áno), alebo ak je
odpojené napájanie kontroléra.

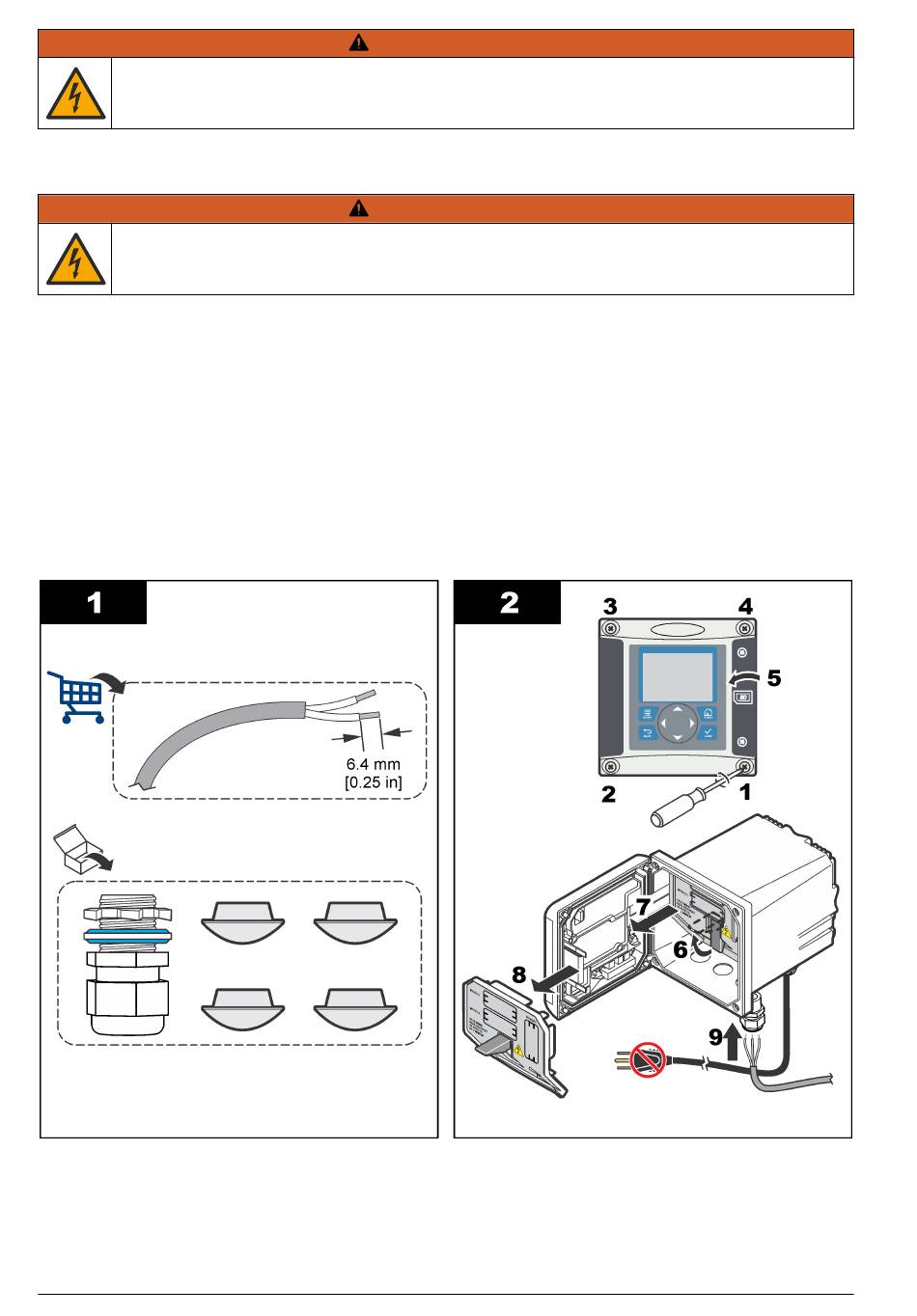

Väčšina aplikácií relé využíva kombináciu kontaktov NO a COM alebo NC a COM. Nasledujúci
postup s číslovanými pokynmi znázorňuje postup pri pripájaní kontaktov NO a COM.
494 Slovenský jazyk
V A R O V A N I E
V A R O V A N I E
2
(18 až 16 AWG) (ako je
