Rischio potenziale di scossa elettrica. I controller con alimentazione di rete CA (115 V-230 V) sono
predisposti per collegamenti tramite relè alle reti di alimentazione CA (ovvero, tensioni superiori a 16 V-
RMS, 22,6 V-PEAK o 35 Vcc).
L'alloggiamento del cablaggio non è progettato per collegamenti che superano i 250 Vca.
Controller con alimentazione a 24 Vcc
Rischio potenziale di scossa elettrica. I relè dei controller con alimentazione a 24 V sono progettati per
il collegamento a circuiti a bassa tensione (ovvero tensioni inferiori a 16 V-RMS, 22,6 V-PEAK o
35 Vcc).
I relè del controller da 24 Vcc sono progettati per il collegamento a circuiti a bassa tensione (ovvero
tensioni inferiori a 30 V-RMS, 42,2 V-PEAK o 60 Vcc). L'alloggiamento del cablaggio non è
progettato per collegamenti con tensione superiore ai livelli specificati.
I terminali dei relè sono compatibili con fili di diametro 0.82 - 1.31 mm
dall'applicazione del carico). Si sconsiglia di utilizzare fili di dimensione inferiore a 18 AWG.
Assicurarsi che l'isolamento dei cablaggi in campo abbia un valore nominale di almeno 80 °C
(176 °F).
I contatti dei relè Normalmente aperti (NO) e Comuni (COM) saranno collegati quando è attiva una
condizione di allarme o di altro tipo. I contatti dei relè Normalmente chiusi (NC) e Comuni saranno
collegati quando un allarme o un'altra condizione non è attiva (a meno che il sistema di
autoeliminazione guasti non sia impostato su Sì) o quando viene tolta l'alimentazione dal controller.

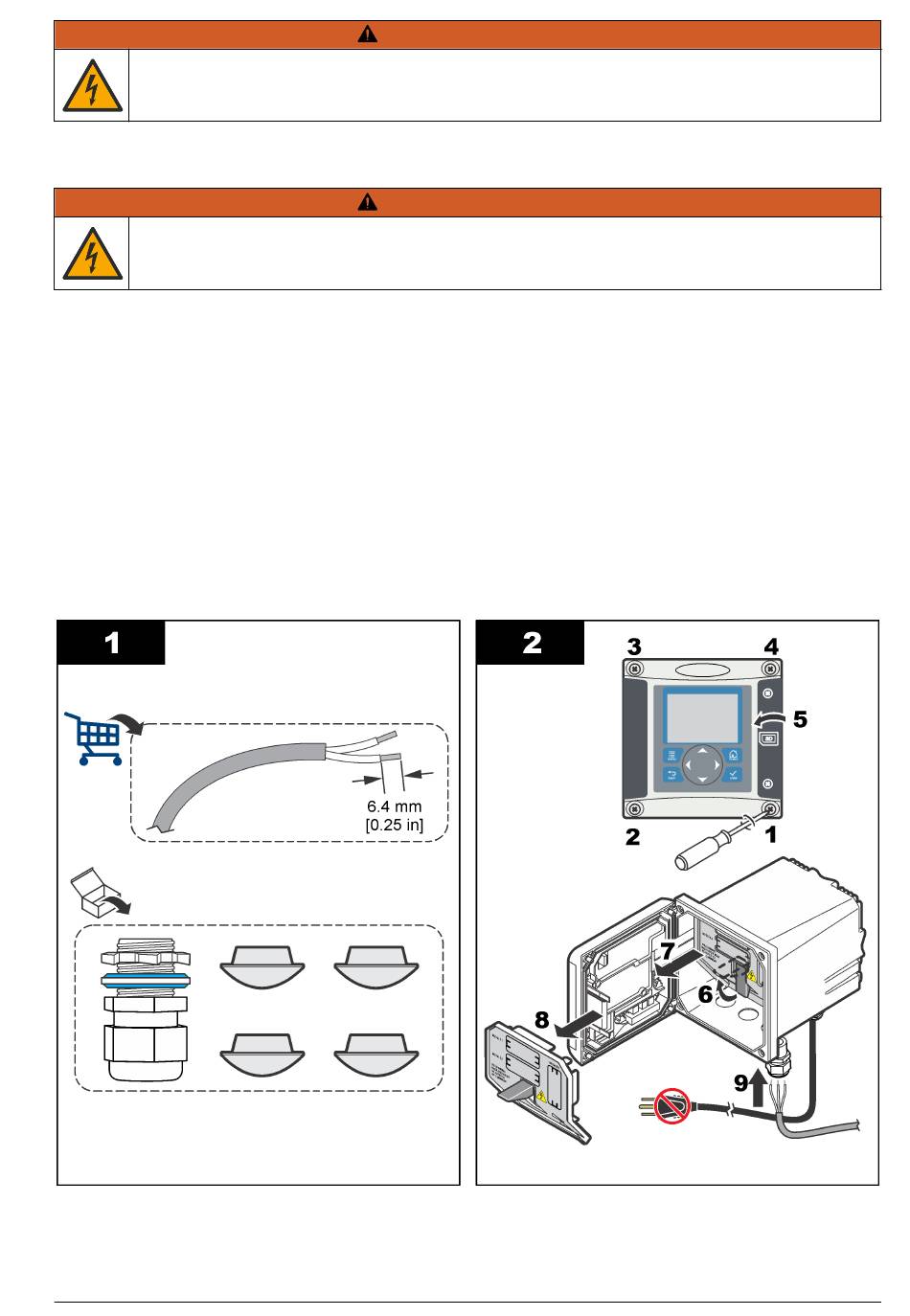

La maggior parte dei collegamenti utilizza i morsetti NO e COM oppure i morsetti NC e COM. I
seguenti passaggi numerati della procedura di installazione mostrano il collegamento ai morsetti NO
e COM.
A V V E R T E N Z A
A V V E R T E N Z A
2
(18 - 16 AWG) (come stabilito
