4. Να εκτελείτε τις συνδέσεις χρησιμοποιώντας θωρακισμένο καλώδιο συνεστραμμένου ζεύγους και
να συνδέετε τη θωράκιση από την πλευρά του ελεγχόμενου εξαρτήματος και στην πλευρά του
βρόχου του ελεγκτή.
• Μην συνδέσετε τη θωράκιση και στα δύο άκρα του καλωδίου.
• Η χρήση μη θωρακισμένου καλωδίου ενδέχεται να προκαλέσει την εκπομπή ραδιοσυχνοτήτων
ή σε επίπεδα ευαισθησίας υψηλότερα από τα επιτρεπόμενα.
• Η μέγιστη αντίσταση βρόγχου είναι 500 Ohm.
5. Κλείστε το κάλυμμα του ελεγκτή και σφίξτε τις βίδες.
6. Διαμορφώστε τις εξόδους στον ελεγκτή.

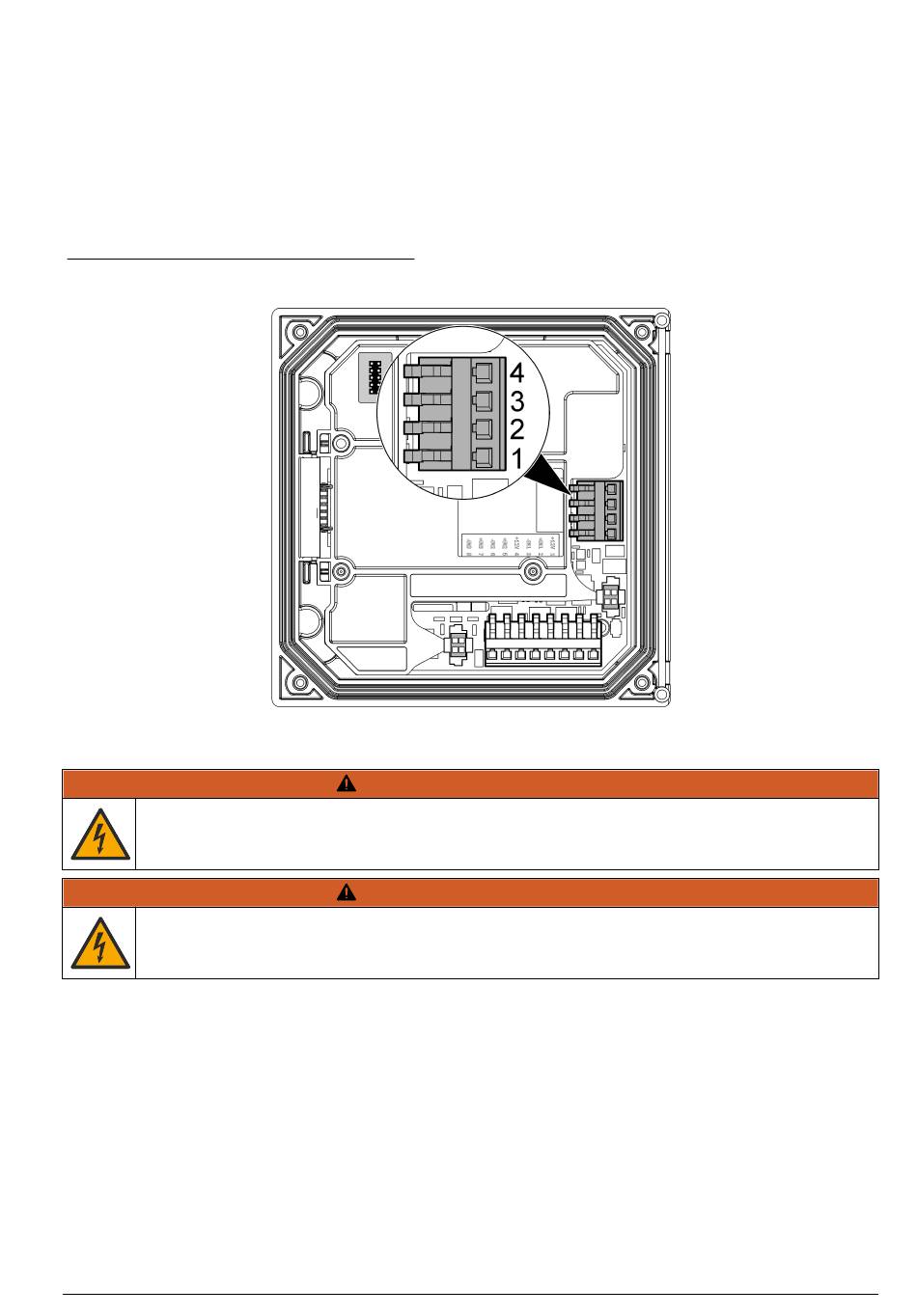

Εικόνα 8 Αναλογικές συνδέσεις εξόδου
4.10 Συνδέσεις καλωδιώσεων εισόδων διακριτών δεδομένων
Πιθανός κίνδυνος ηλεκτροπληξίας. Πάντοτε να αποσυνδέετε την τροφοδοσία ρεύματος στη συσκευή
όταν εκτελείτε ηλεκτρικές συνδέσεις.
Πιθανός κίνδυνος ηλεκτροπληξίας. Προκειμένου να διατηρήσετε την περιβαλλοντική βαθμολόγηση του
περιβλήματος από τη ΝΕΜΑ σε ΙΡ, χρησιμοποιείτε μόνο εξαρτήματα κατηγορίας τουλάχιστον
4X/IP66 για να περάσετε τα καλώδια στο όργανο.
Παρέχονται τρεις είσοδοι διακριτών δεδομένων για εισόδους κλεισίματος διακόπτη ή τάσης λογικού
επιπέδου. Εκτελέστε τις συνδέσεις καλωδιώσεων και διαμορφώστε τις ρυθμίσεις βραχυκυκλωτήρα
στον ελεγκτή όπως φαίνεται στο
Σημείωση: Το Εικόνα 9
διαμερίσματος του ελεγκτή.
Π Ρ Ο Ε Ι Δ Ο Π Ο Ι Η Σ Η
Π Ρ Ο Ε Ι Δ Ο Π Ο Ι Η Σ Η
Εικόνα 9, Πίνακας 4
απεικονίζει την πίσω πλευρά του καλύμματος και όχι το εσωτερικό του κύριου
και Εικόνα 10.
