• Puudutage oma kehast staatilise elektri eemaldamiseks mõnd maandatud metallpinda, näiteks
seadme kere, metallkarbikut või -toru.
• Vältige liigseid liigutusi. Transportige staatilise elektri suhtes tundlikke osi staatilise elektri
vastastes mahutites või pakendites.
• Kandke randmepaela, mis on juhtme abil maaga ühendatud.
• Töötage vaid staatikavabas keskkonnas, kus on antistaatilised põranda- ja tööpingimatid.
4.5 Juhtmete ühendamise ülevaade
Joonis 7 näitab ülevaadet juhtmeühendustest juhtpuldi sisemuses, kui kõrgepingebarjäär on
eemaldatud. Vasakpoolne joonis näitab juhtpuldi kaane tagumist külge.
Märkus. Eemaldage ühenduse korgid pistikute küljest enne, kui hakkate moodulit paigaldama.

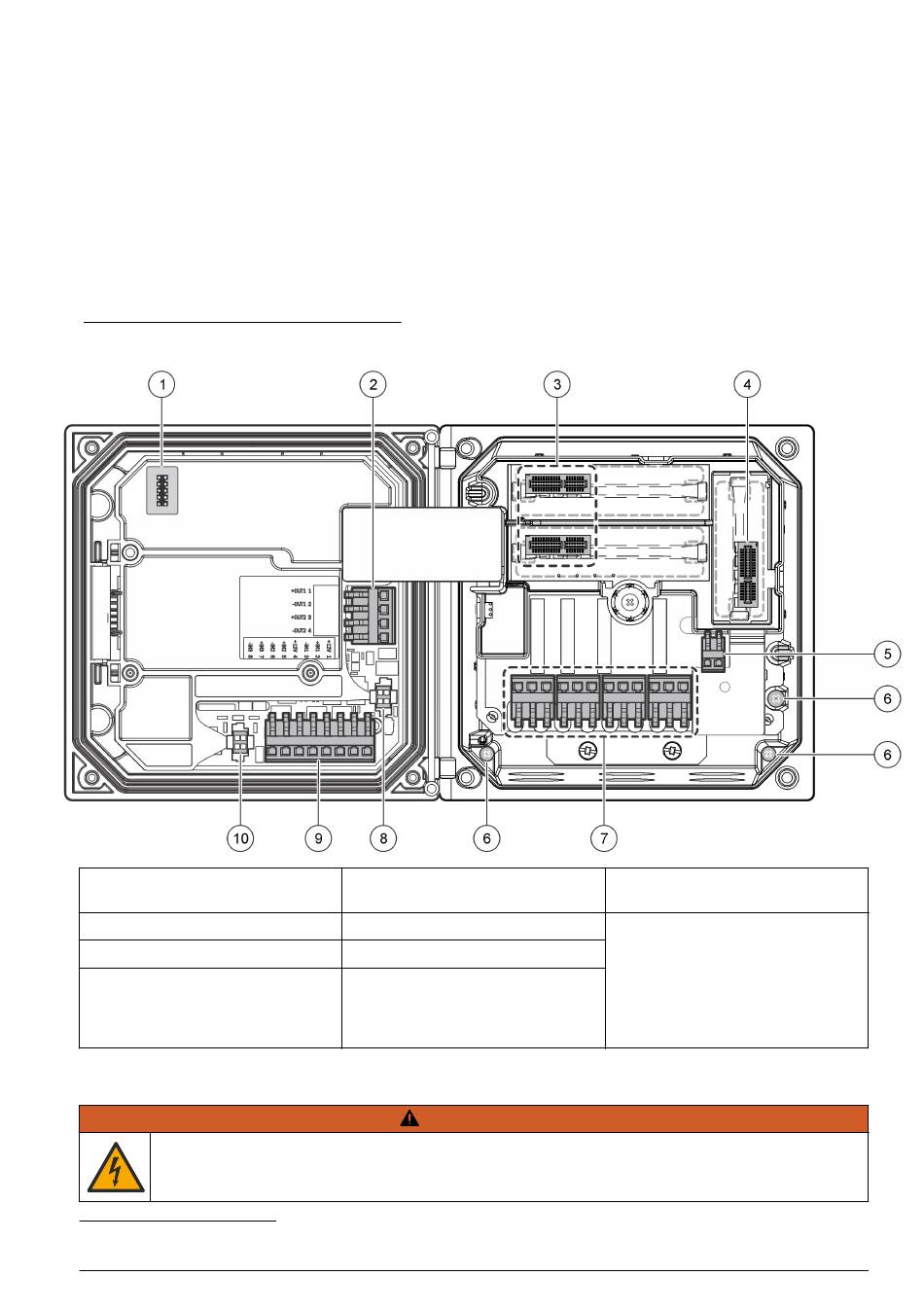

Joonis 7 Juhtmeühenduste ülevaade
1 Hoolduskaabli ühendamine
3
2 4–20 mA väljund
3 Anduri mooduli pistik
4 Kommunikatsioonimooduli pistik
(näiteks Modbus, Profibus,
HART, valikuline 4–20 mA
moodul jne).
4.6 Toitejuhtmestik
Võimalik elektrilöögi oht. Elektriühendusi tehes ühendage seade alati vooluvõrgust välja.
3
Parema juurdepääsu eesmärgil võib terminalid eemaldada.
5 Vahelduv- ja alalisvoolu pistik
6 Maandusterminalid
3
7 Releeühendused
8 Digitaalse anduri pistik
H O I A T U S
3
9 Diskreetse sisendi
juhtmepistmik
10 Digitaalse anduri pistmik
3
3
3
