• Dotaknite se ozemljene kovinske površine, kot je šasija instrumenta ali kovinska cev, da sprostite
statično elektriko iz telesa.
• Izogibajte se prekomernemu gibanju. Statično–občutljive sestavne dele transportirajte v
antistatičnih posodah ali embalaži.
• Nosite zapestnico, ki je povezana z vodnikom, za ozemljitev.
• Delo naj poteka na statično varnem območju z antistatičnimi preprogami in podlogami na delovnih
pultih.
4.5 Pregled ožičenja

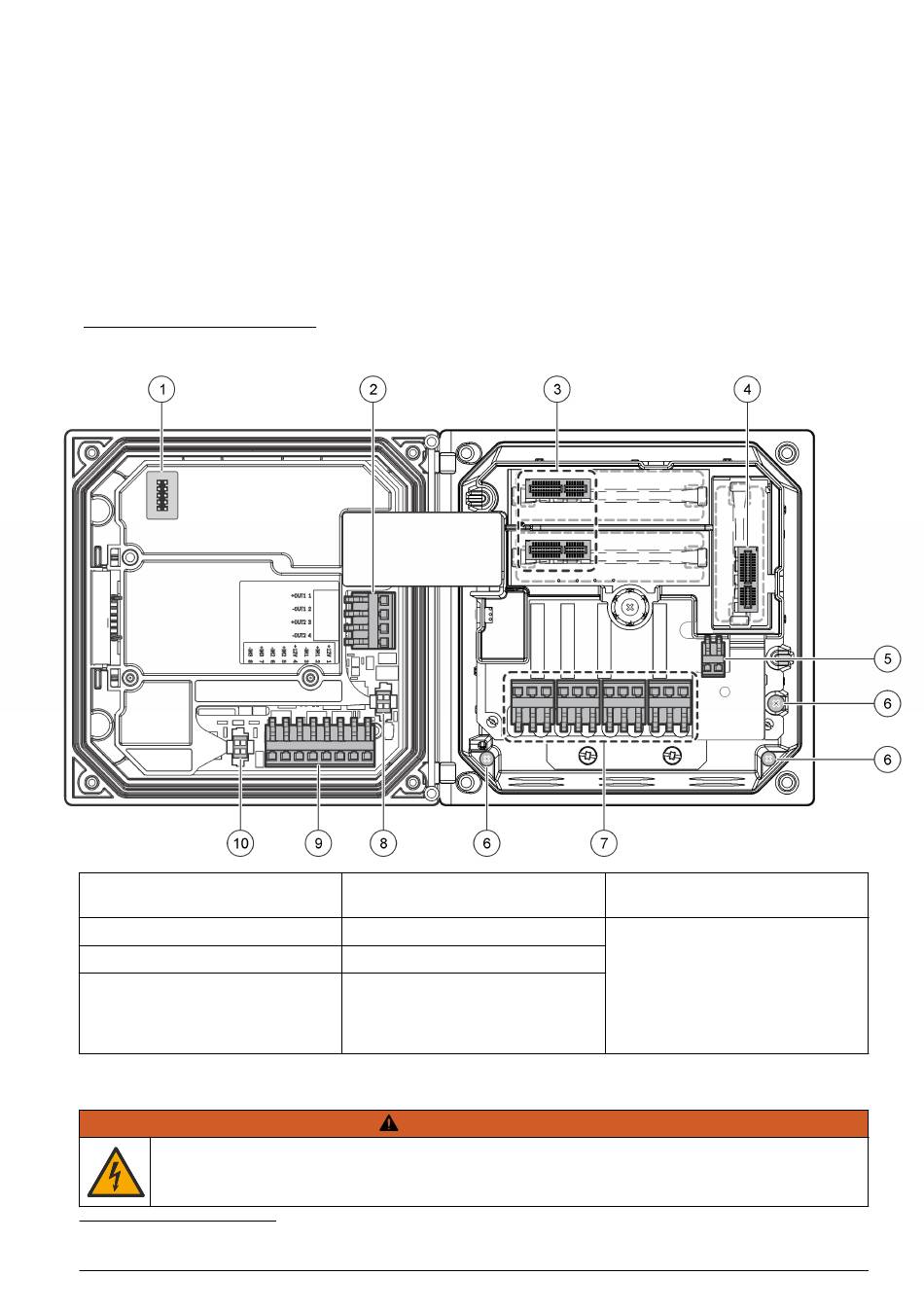

Slika 7 prikazuje pregled nad konektorji v notranjosti krmilnika, pri čemer je zaščitna pregrada
odstranjena. Na levi strani slike je prikazana hrbtna stran pokrova krmilnika.
Napotek: Pred namestitvijo modula s konektorjev odstranite zaščitne pokrovčke.
Slika 7 Pregled priključkov
1 Priklop za servisni kabel
2 Izhodna moč 4–20 mA
3 Konektor za senzorski modul
4 Konektor za komunikacijski
modul (npr. Modbus, Profibus,
HART; na voljo je tudi modul z
močjo 4–20 mA ...)
4.6 Napajalni kabli
Možna nevarnost smrti zaradi električnega toka. Pri vzpostavljanju električnih povezav vedno izključite
napajanje naprave.
3
Za lažji dostop je mogoče priključke odmakniti.
5 Napajalni konektor za izmenični
tok in enosmerni tok
3
6 Ozemljitvene sponke
7 Sponke za konektorje
8 Konektor za digitalni senzor
O P O Z O R I L O
9 Konektor ločenih vhodnih žic
3
10 Konektor za digitalni senzor
3
3
3
3
