Annexe D Prise en charge de la fonctionnalité de commande du moteur
Mode de commande
Moteur asynchrone - Commande de
fréquence
Moteur asynchrone - Commande en boucle fermée
(1) Non requis pour l'application Logix Designer, version 29.00 et ultérieure.
(2) Si vous ne souhaitez pas faire tourner le moteur (en raison de la charge accouplée), vous pouvez effectuer ce test en mode moteur asynchrone en boucle fermée et ignorer le test
dynamique. Le test dynamique fournit les meilleurs résultats pour le mode moteur asynchrone en boucle fermée.
(3) La valeur d'inertie du moteur doit être différente de zéro avant l'exécution d'un test dynamique. La valeur d'inertie du moteur est estimée automatiquement en fonction des
données de la plaque signalétique du moteur dans l'application Logix Designer, version 29.00 et ultérieure. Pour les versions précédentes, un test de réglage automatique doit être
exécuté ou la valeur d'inertie du moteur doit être saisie directement.
346
Catégorie Moteur > Analyseur
Depuis la catégorie Moteur > Analyseur, vous pouvez effectuer trois types de
tests pour identifier les paramètres du moteur.
Dans cet exemple, le test Calculer le modèle a été exécuté. Si le test Moteur >
Analyseur s'exécute avec succès et que vous acceptez les valeurs de test, elles
remplissent les attributs du paramètre de modèle.

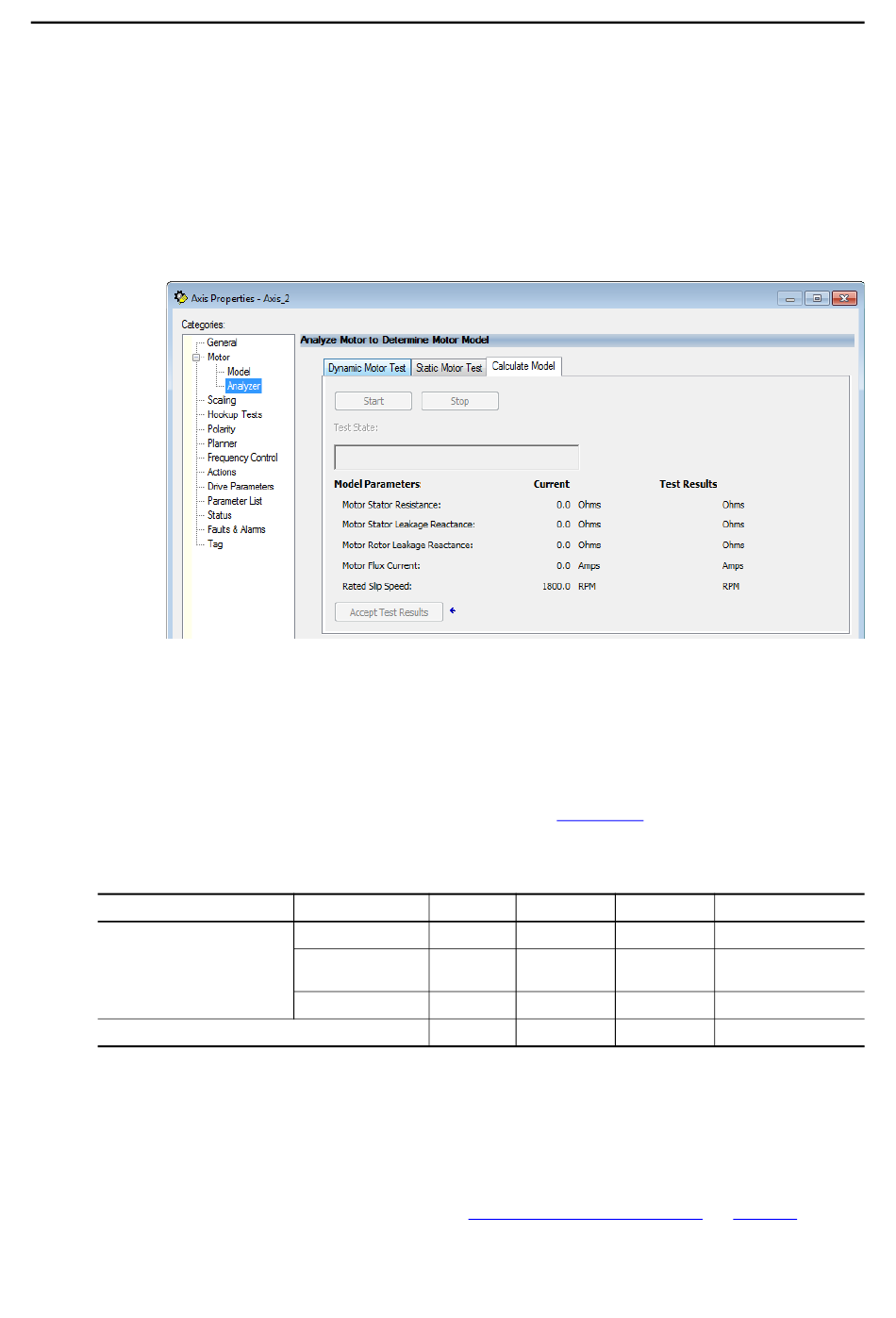

Figure 178 - Moteur > Catégorie analyseur
Tests moteur et procédure de réglage automatique
Vous pouvez effectuer trois types de tests pour identifier les paramètres du
moteur et un test pour l'inertie moteur/système. Ces paramètres sont utilisés
par les modes de contrôle de fréquence vectoriel sans capteur et de moteur
asynchrone en boucle fermée. Le
en fonction du mode de commande et de l'application.
Tableau 160 - Tests moteur et matrice de réglage automatique
Description Calcul
Volts/Hertz de base Non requis
Volts/Hertz de base pour
Non requis
ventilateur/pompe
Vectoriel sans capteur Requis
Requis
Pour la procédure de réglage automatique du moteur/système, voir en pour
plus d'informations. Réglage des moteurs asynchrones
Publication Rockwell Automation 2198-UM002F-FR-P – Mai 2018
Tableau 160
Statique Dynamique
Non requis Non requis
Non requis Non requis
(1)
Préféré Non requis
(1) (2)
Préféré Préféré
recommande le test à utiliser
Autotune (test d'inertie)
Non requis
Non requis
Non requis
(1)(3)
Requis
à la page 211
