Chapitre 6 Configuration et mise en service du Kinetix 5700 système variateur
Compréhension de la
configuration du groupe de
partage de bus
202
Si l'alimentation de bus c.c./iTRAK n'atteint pas l'état d'axe spécifié,
reportez-vous à
Lorsque vous configurez Module Properties Power Tab (Propriétés du
module Onglet alimentation) pour chaque servovariateur Kinetix 5700,
vous pouvez séparer les variateurs d'un ou plusieurs systèmes servo et les
recomposer en plusieurs groupes de partage de bus (alimentation).
Un variateur défaillant dans le Groupe 1 n'affectera pas le fonctionnement du
Groupe 2, même si tous les variateurs des Groupes 1 et 2 se trouvent dans le
même groupe d'axes de l'application Logix Designer. Il est possible de
disposer de 25 groupes de partage de bus au maximum.

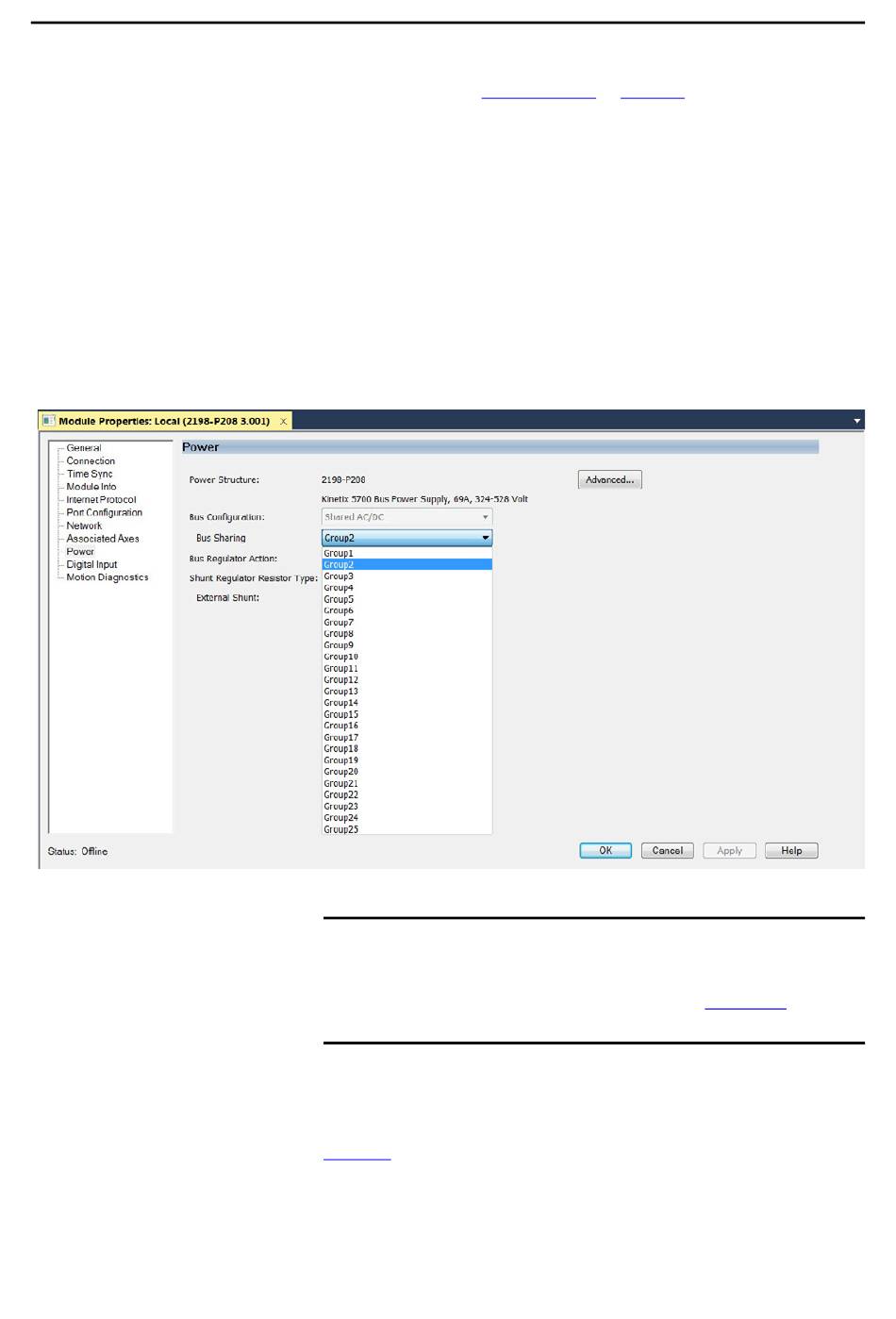

Figure 95 - Description de la configuration du groupe de partage de bus
IMPORTANT Dans l'application Logix Designer, l'alimentation iTRAK n'est pas
configurée dans le cadre d'un groupe de partage de bus. L'ordinateur de
passerelle surveille l'état du bus et les commandes activant ou désactivant
l'alimentation iTRAK. Consultez la publication 2198T-UM001, « iTRAK
System User Manual », pour plus d'informations.

Exemple de groupe de partage de bus

Figure 96 Dans cet exemple, douze axes sont nécessaires pour prendre en
charge l'application de mouvement. Les douze axes sont tous configurés dans
le même groupe d'axes de l'application Logix Designer.
