Gabarits de perçage à l'aide de l'outil de système de montage
La barre de montage doit être installée horizontalement sur le panneau du
système. Le guide de perçage s'insère derrière la barre de montage et peut
glisser vers la gauche et la droite. Les trous et les fentes dans le guide de
perçage vous permettent de déterminer l'emplacement de chacun des
modules variateur Kinetix 5700.

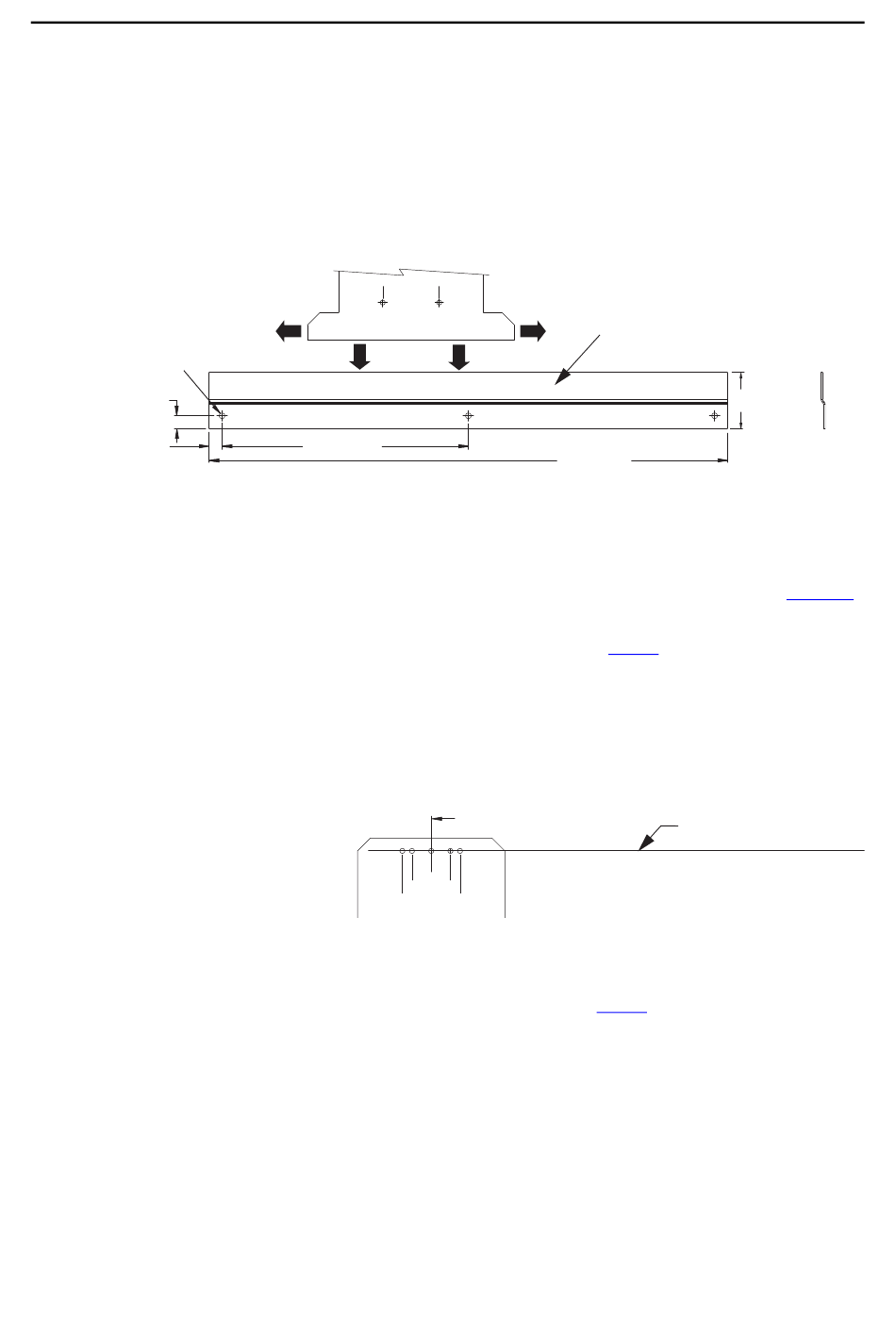

Figure 32 - Barre de montage
100
100
2x 190 (7,48)
Suivez ces étapes pour localiser les trous de perçage en utilisant le kit de
montage du système.
1. Tracez une ligne horizontale sur le panneau à l'endroit où vous souhaitez
positionner les trous de largeur de module supérieurs (voir la
2. Percez trois trous de 3,6 mm (0,14 po.) à 506 mm (19,9 po.) en dessous
de la ligne que vous avez tracée à
montage au panneau.
3. Fixez la barre de montage au panneau à l'aide des deux fixations M4.
4. Déterminez (de gauche à droite) la position du module le plus à
gauche, puis tracez une ligne verticale à l'endroit où vous souhaitez
placer le centre de ce module le plus à gauche.
Centre du module le plus à gauche
55
85 85
100 100
5. Faites glisser le guide de perçage de trou dans la barre de montage,
puis ajustez sa position de gauche à droite jusqu'à ce que le trou de
largeur supérieur du module de 55 mm soit aligné avec la ligne
verticale que vous avez tracée à
6. Marquez les trous de largeur supérieurs et inférieurs du module
correspondant à la largeur du module variateur à monter.
