Modules Kinetix 5700
État du module
Network Status
Connecteurs Ethernet RJ45
Voyants d'état
de la vitesse de liaison
Voyants d' é tat de
la liaison/activité

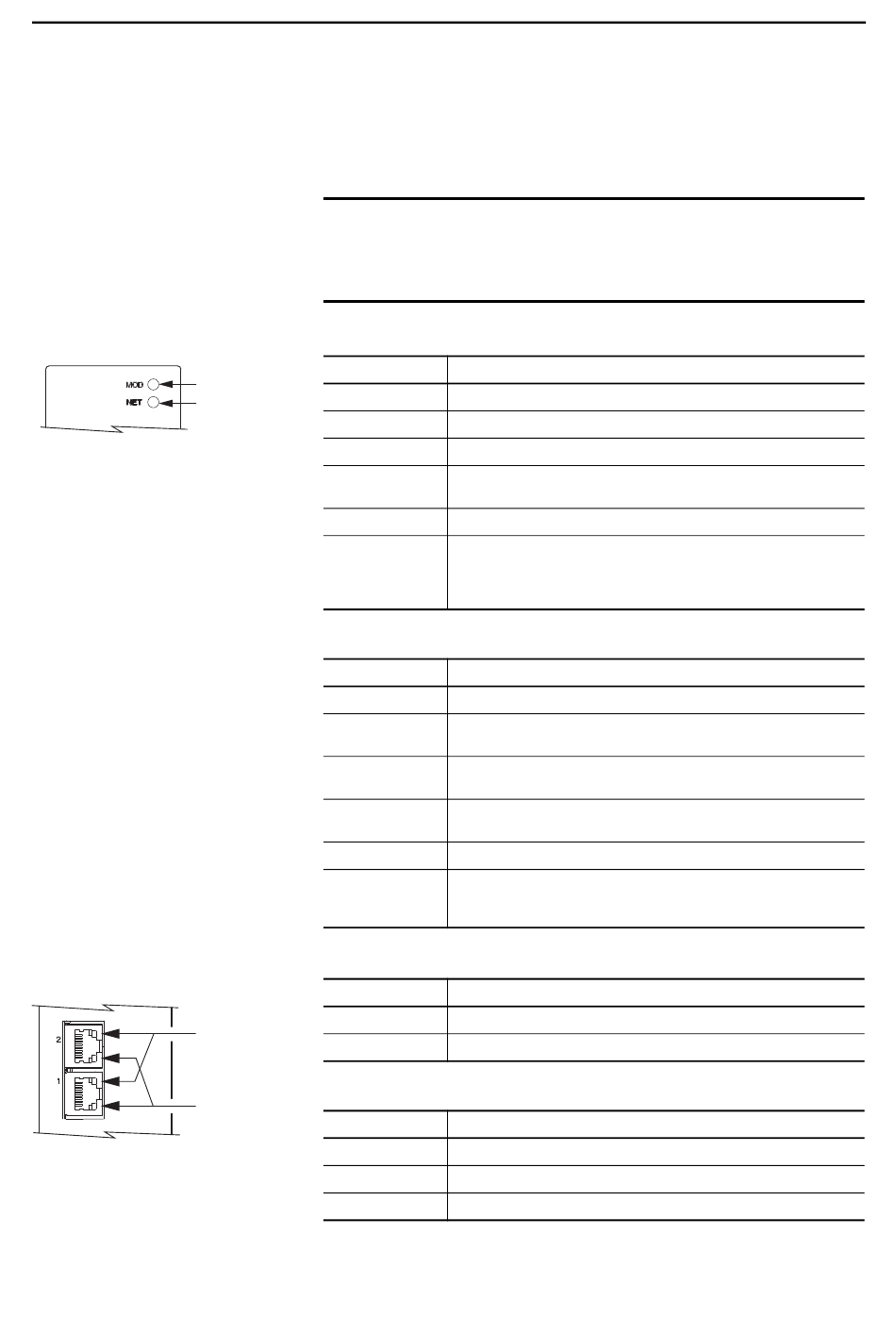

Voyants d'état du Kinetix 5700
Ces voyants d'état s'appliquent à l'alimentation du bus c.c., aux onduleurs
Kinetix 5700 et à l'alimentation iTRAK. Les voyants d'état du module et du
réseau sont placés juste au-dessus de l'afficheur d'état LCD.
IMPORTANT Les voyants d'état ne sont pas fiables pour les fonctions de sécurité.
Utilisez les uniquement pour des diagnostics généraux pendant la mise en
service ou le dépannage. Ne tentez pas d'utiliser les voyants d'état pour
déterminer l'état opérationnel.
Tableau 101 - Voyant d'état du module
Condition État
Éteint Variateur hors tension.
Vert fixe Le variateur est opérationnel. Aucun défaut ou défaillance.
Vert clignotant En attente (variateur non configuré).
Défaut majeur récupérable Le variateur a détecté un défaut récupérable, par exemple
Rouge clignotant
une configuration incorrecte ou incohérente.
Rouge fixe Défaut majeur Le variateur a détecté un défaut irrécupérable.
Auto-test Le variateur réalise un auto-test lors du démarrage. Once self-test is
complete, Flashing Green/Red condition continues if drive is waiting for:
Vert/rouge clignotant
• Safety configuration when in Integrated STO mode
• Safety inputs when in Hardwired STO mode
Tableau 102 - Voyant d'état du réseau
Condition État
Éteint Le variateur est hors tension, ou l'adresse IP n'a pas été configurée.
Aucune connexion de mouvement ou de sécurité n'est établie, mais le variateur a
Vert clignotant
obtenu une adresse IP.
La connexion de mouvement ou de sécurité est établie et aucun délai d'attente ne s'est
Vert fixe
produit. Fonctionnement normal.
Délai d'attente de connexion. Une ou plusieurs des connexions dont le variateur est la
Rouge clignotant
cible ont dépassé le délai d'attente.
Rouge fixe Adresse IP dupliquée L'adresse IP spécifiée est déjà utilisée.
Auto-test Le variateur réalise un auto-test lors du démarrage. Une fois que l'auto-test
Vert/rouge clignotant est terminé, la condition vert/rouge clignotant se poursuit si le variateur traite une
proposition d'identification (ID) d'un dispositif de sécurité.
Tableau 103 - Voyant d'état de la vitesse de liaison Ethernet
Condition État
Éteint 10 Mbits/s
Allumé fixe 100 Mbits/s
Tableau 104 - Voyant d'état de la liaison/activité Ethernet
Condition État
Éteint Aucune liaison
Allumé fixe Liaison établie
Clignotant Activité réseau
Publication Rockwell Automation 2198-UM002F-FR-P – Mai 2018
Dépannage du système variateur Kinetix 5700 Chapitre 7
