Chapitre 9
Kinetix 5700 Fonction arrêt sécurisé du couple
Fiche de connecteur de sécurité (STO)
Onduleur mono-axe
2198-Sxxx-ERSx
260
Critères de câblage de l'arrêt sécurisé du couple
Le connecteur d'arrêt sécurisé du couple (STO) se sert de la tension du
ressort pour fixer le fil. Appuyez sur la languette numérotée le long de chaque
broche pour insérer ou libérer chaque fil. Deux rangées de broches sont
fournies pour les connexions entre variateurs. Le fil doit être en cuivre avec
une capacité nominale minimum de 75 °C (167 °F).
IMPORTANT Les recommandations du National Electrical Code des États-Unis et des
IMPORTANT Les fils multibrins doivent être munis d' e mbouts pour éviter les courts-

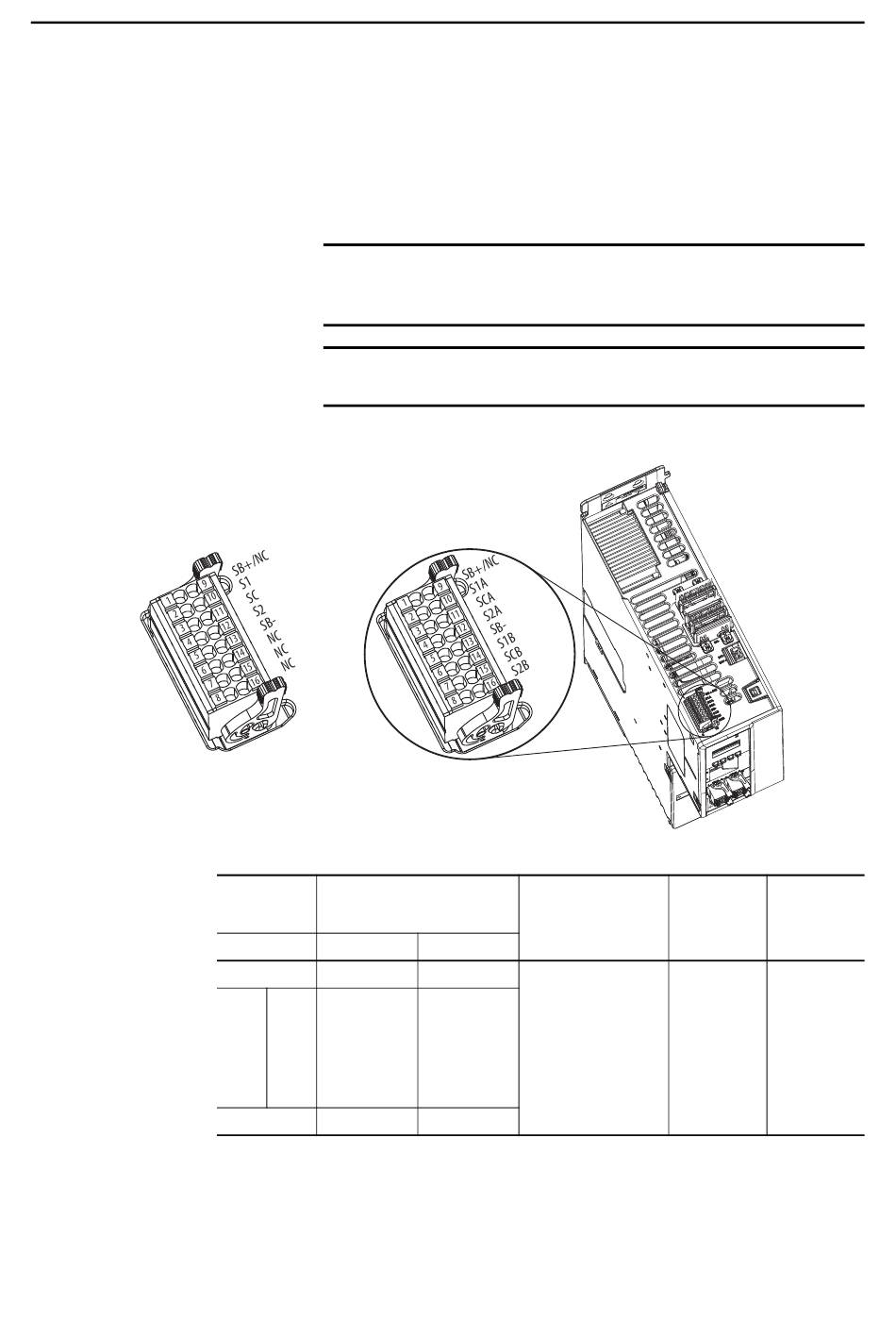

Figure 112 - Fiche de raccordement d''arrêt sécurisé du couple (STO)
Fiche de connecteur de sécurité (STO)
Tableau 133 - Câblage de la fiche du connecteur d'arrêt sécurisé du couple (STO)
Connecteur
d'arrêt sécurisé
Signal
du couple (STO)
Broche STO
2198-Dxxx-ERSx
1
SB+
2
10
S1A
3
11
SCA
4
12
S2A
5
13
SB-
6
14
S1B
7
15
SCB
8
16
S2B
9
NC
(1) Ce connecteur utilise la tension du ressort pour maintenir les fils en place.
Publication Rockwell Automation 2198-UM002F-FR-P – Mai 2018
autres réglementations électriques locales ont la préséance sur les valeurs
et les procédures indiquées.
circuits, conformément au tableau D7 de la norme ISO 13849.
Onduleur double axe
2198-Dxxx-ERSx
Section de fil
recommandée
2
mm
(calibre AWG)
2198-Sxxx-ERSx
SB+
S1
SC
S2
0,14...1,5
SB-
(26...16)
NC
NC
NC
NC
Onduleur Kinetix 5700, vu de
dessus (onduleur double axe
2198-D057-ERS4 représenté)
Longueur de
Couple de
dénudage
serrage
mm (in.)
Nm (lb-in)
(1)
10 (0,39)
–
