Caractéristiques De La Communication Ethernet - Rockwell Automation Kinetix 5700 Manuel Utilisateur

Tableau 33 - Caractéristiques des entrées TOR
Caractéristique
Type
Intensité d' e ntrée (sous 24 V)
Tension d' e ntrée à l'état ON
Tension d' e ntrée à l'état OFF
Filtrage de rejet d'impulsion (fonctions de registration)
Filtrage de rejet d'impulsion (fonction de prise d'origine) et
filtre anti-rebond
Délai de propagation (fonctions de registration)
Précision de registration
Répétabilité de la registration
Délai de fenêtre d' é vénement de registration invalide-à-valide 125 μs, min

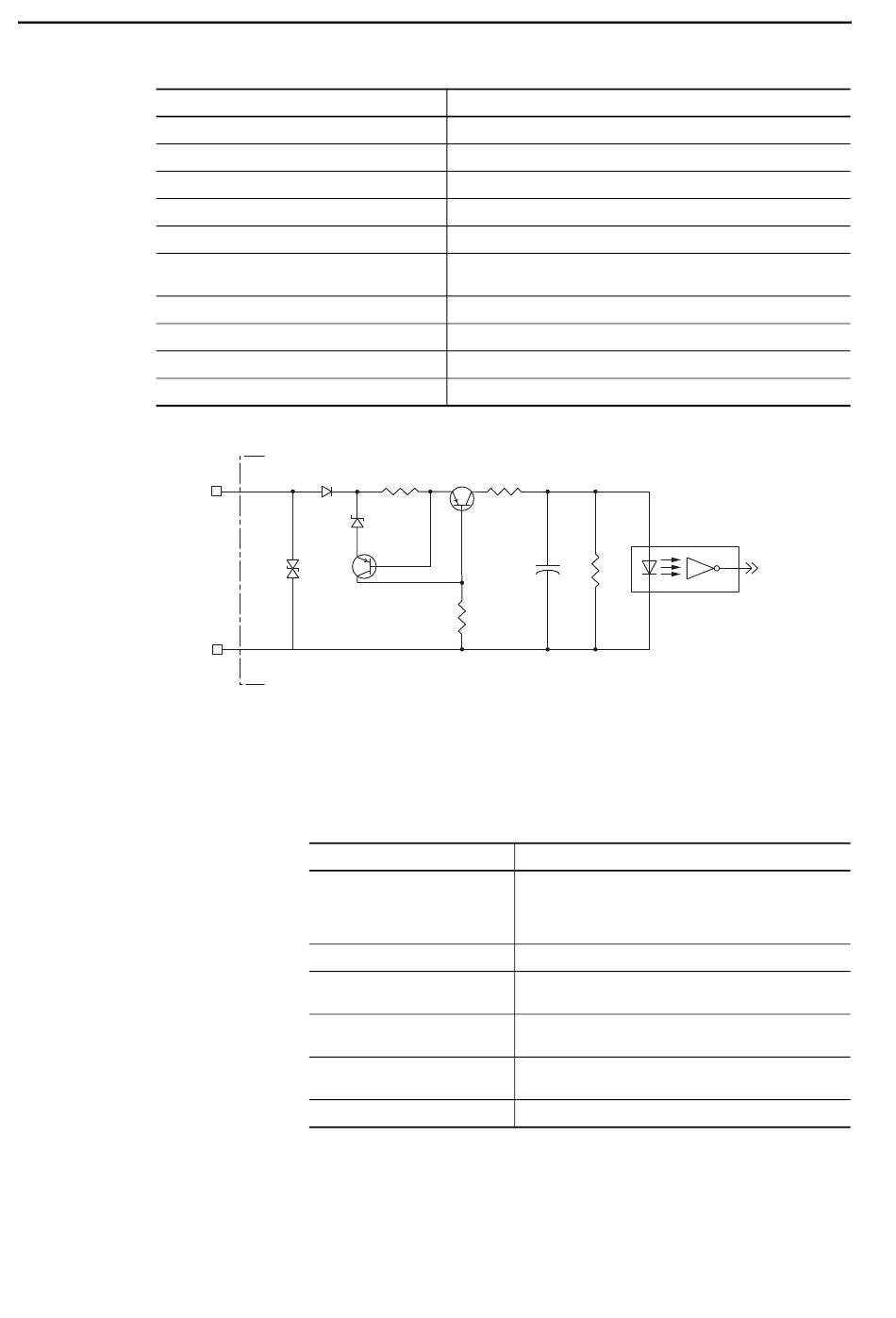

Figure 42 - Circuit de l'entrée TOR
IOD-1 or IOD-3
INx
COM
IOD-2
Kinetix 5700 Variateur
Caractéristiques de la communication Ethernet
Les connecteurs Ethernet PORT1 et PORT2 (RJ45) sont fournis pour
communiquer avec l'automate Logix 5000™.
Caractéristique
Type de communication
Période de mise à jour cyclique
Fonctions de switch embarquées
Détection/correction automatique de
croisement MDI/MDIX
Variation de synchronisation temporelle
port-à-port
Câblage
Publication Rockwell Automation 2198-UM002F-FR-P - Mai 2018
Données de connecteur et descriptions des fonctionnalités
Valeur
Courant NPN, optiquement isolé, actif haut, mode commun (EN 61131-2 Type 1)
12 mA, typique
15 à 30 V à 15 mA, max.
-1,0 à 5,0 V
12,0 μs
20 ms, nom.
0 (délai compensé)
±3 μs
700 ns
24 V c.c.
Valeur
Le variateur négocie automatiquement les modes vitesse et duplex.
Ces modes peuvent être forcés par l'intermédiaire de l'application
Logix Designer. 100BASE-TX, duplex intégral est recommandé pour
des performances maximales.
1,0 ms, min
Correction temporelle à trois ports, recoupe, sur les paquets IEEE-1588,
filtrage limité, qualité de service avec quatre niveaux de priorité
Oui
100 ns, max
CAT5e blindé, 100 m (328 pi.) max.
Chapitre 4
INPUT
75
