Tableau 63 - Câbles d'alimentation moteur existants
Câble du moteur
Standard
Flexion continue
Tableau 64 - Caractéristiques du câble d'alimentation de moteur à induction
Fabricant du câble
Belden
Groupe Lapp
SAB

Connexions de l'alimentation moteur et du frein

Les connexions d'alimentation moteur sont faites au niveau du connecteur MP en
bas des onduleurs double axe et mono-axe. Les connexions du frein moteur sont
faites au niveau du connecteur BC. Sur les onduleurs double axe les connecteurs
BC sont de chaque côté des connecteurs MP en bas du variateur. Sur les
onduleurs mono-axe, le connecteur BC se trouve en face avant du variateur.
Sur les onduleurs mono-axe, le connecteur d'alimentation moteur et la bride
de blindage sont montés sur un support séparé qui s'enfiche dans le bas du
variateur et possède des vis de fixation pour le maintenir solidement.
Reportez-vous aux
page 112 pour connaître les caractéristiques des connecteurs MP et BC.
Changement de série du câble d'alimentation moteur/frein
Les conducteurs d'alimentation moteur et de frein sur les câbles 2090-
CPBM7DF (série A) ont les dimensions suivantes au départ usine. Si votre
câble est réutilisé à partir d'une application existante, les longueurs réelles de
conducteur pourraient être légèrement différentes.

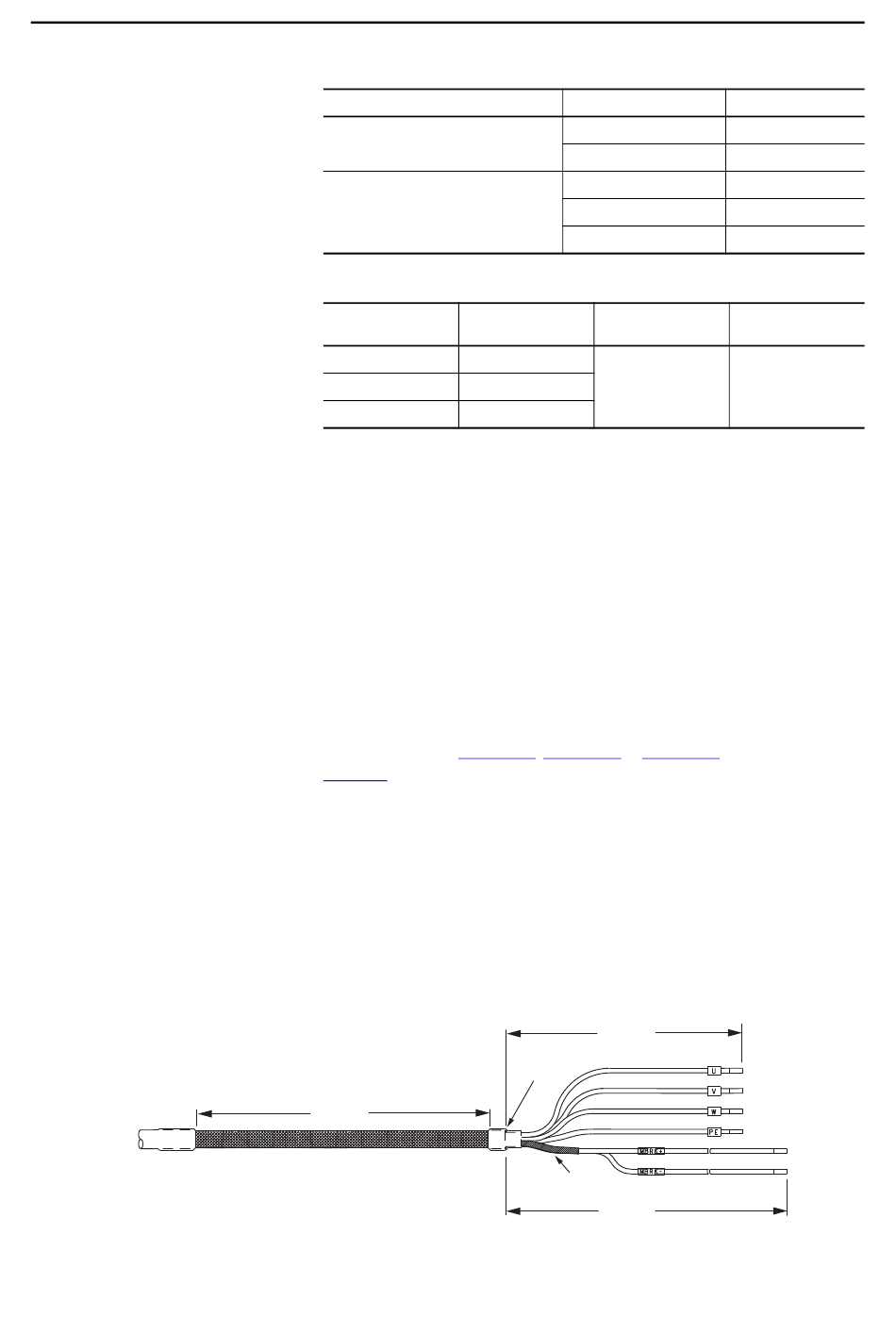

Figure 76 - Dimensions du câble d'alimentation/frein 2090-CPBM7DF (série A)
Dimensions en mm (po.)
150 (5,9)
Blindage extérieur du câble
Publication Rockwell Automation 2198-UM002F-FR-P - Mai 2018
Description
Alimentation/frein, fileté
Alimentation seule, baïonnette
Alimentation/frein, fileté
Alimentation seule, fileté
Alimentation seule, baïonnette
Série du câble Tension nominale
29500-29507
ÖLFEX VFD XL 600 V
VFD XLPE TR
Tableau 58, Tableau 59 et
102 (4,0)
Bord de la gaine
du câble
Blindage du frein (retiré)
635 (25)
Référence
2090-XXNPMF-xxSxx
2090-XXNPMP-xxSxx
2090-CPBM4DF-xxAFxx
2090-CPWM4DF-xxAFxx
2090-XXTPMP-xxSxx
Température
nominale
90 °C (194 °F)
Tableau 60 commençant en
Conducteurs
d'alimentation
Conducteurs
de frein
