Dégagement au niveau du
capot et du raccordement du
câblage du bus c.c.

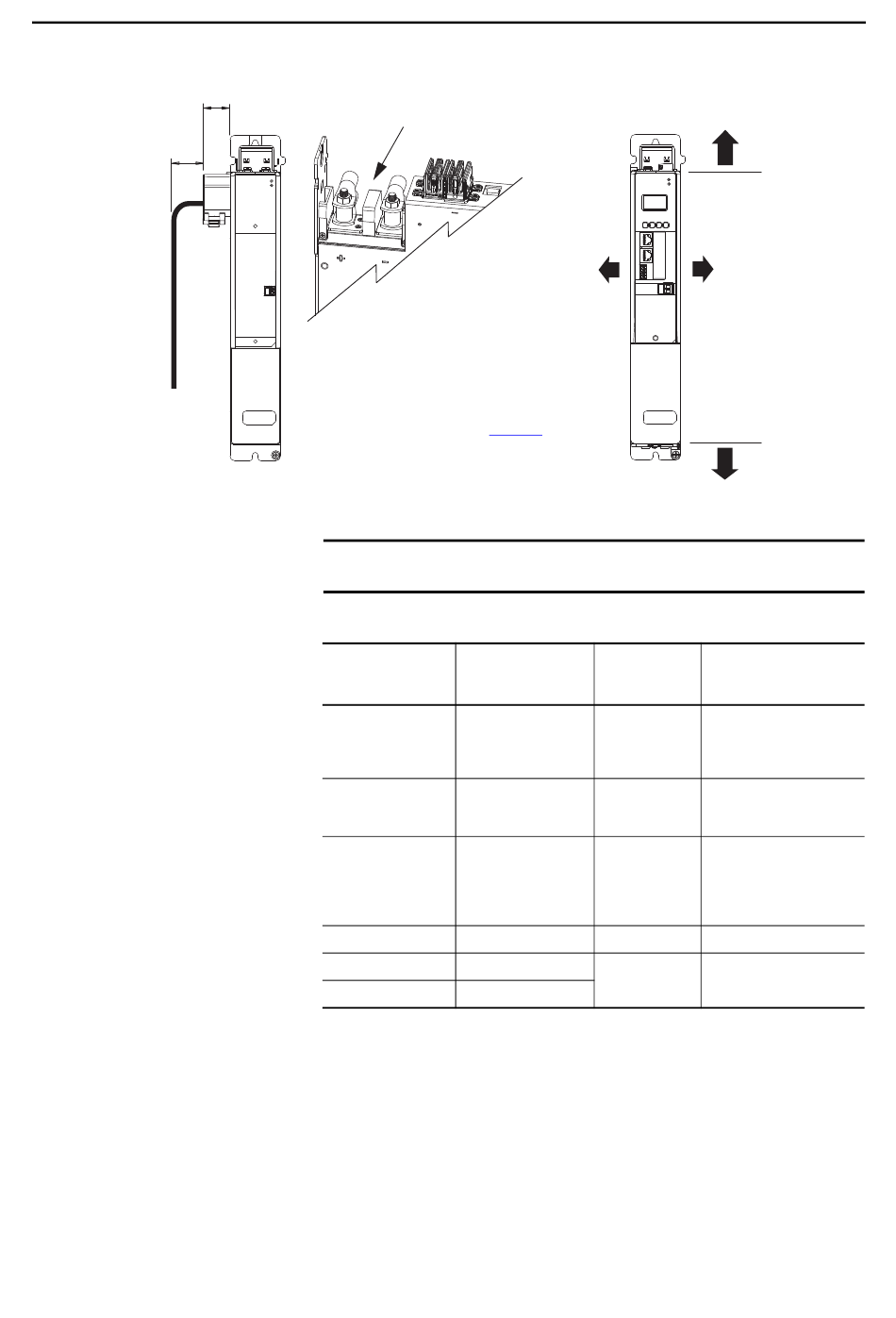

Figure 14 - Exigences minimum de dégagement
29,5
(1,16)
MOD
DC BUS
MODULE
STATUS
Kinetix 5700 Module condensateur ou d'extension
(module 2198-CAPMOD-2240 représenté)
Reportez-vous à la publication KNX-TD003,
« Kinetix Servo Drives Technical Data », pour
connaître les dimensions du module
variateur Kinetix 5700.

IMPORTANT

Modules variateur
Kinetix 5700
Alimentation du bus c.c.
Onduleurs mono-axe
Onduleurs double axe
Alimentation iTRAK
Module condensateur
Module d'extension
(1) Un dégagement supplémentaire peut être requis en fonction du faisceau de câbles installé.
Publication Rockwell Automation 2198-UM002F-FR-P - Mai 2018
Planification de l'installation du système variateur Kinetix 5700
Dégagement au dessus pour le
câblage des goujons du bus c.c. et
l'installation du capot des cosses.
Dégagement à gauche
du module inutile.
Montez le module variateur en position verticale comme illustré. Ne le montez pas
horizontalement.
Référence du module
variateur
2198-P031
2198-P070
2198-P141
2198-P208
2198-S086-ERSx
2198-S130-ERSx
2198-S160-ERSx
2198-D006-ERSx
2198-D012-ERSx
2198-D020-ERSx
2198-D032-ERSx
2198-D057-ERSx
2198T-W25K-ER
2198-CAPMOD-2240
2198-CAPMOD-DCBUS-IO
Dégagement de 40 mm (1,57 po.) au-dessus
du variateur pour la circulation de l'air et l'installation.
MOD
NET
2
1
Dégagement à droite du
1
module inutile.
4
I/O
Kinetix 5700 Module variateur
(alimentation de bus c.c. représentée)
Dégagement de 100 mm (3,94 po.) en dessous
du module pour la circulation de l'air et l'installation.
Dégagement au Dégagement en dessous,
dessus, min min
mm (po.) mm (po.)
40 (1,57) 100 (3,94)
40 (1,57) 100 (3,94)
40 (1,57) 100 (3,94)
40 (1,57) 100 (3,94)
115 (4,53) 100 (3,94)
Chapitre 2
(1)
