Configuration du signal
de retour seul
Propriétés de l'axe
Suivez ces étapes pour configurer les propriétés d'action d'arrêt de l'axe.
1. Dans la fenêtre d'organisation de l'automate, faites un clic droit sur un
axe et choisissez Properties (Propriétés).
2. Sélectionnez la catégorie General.

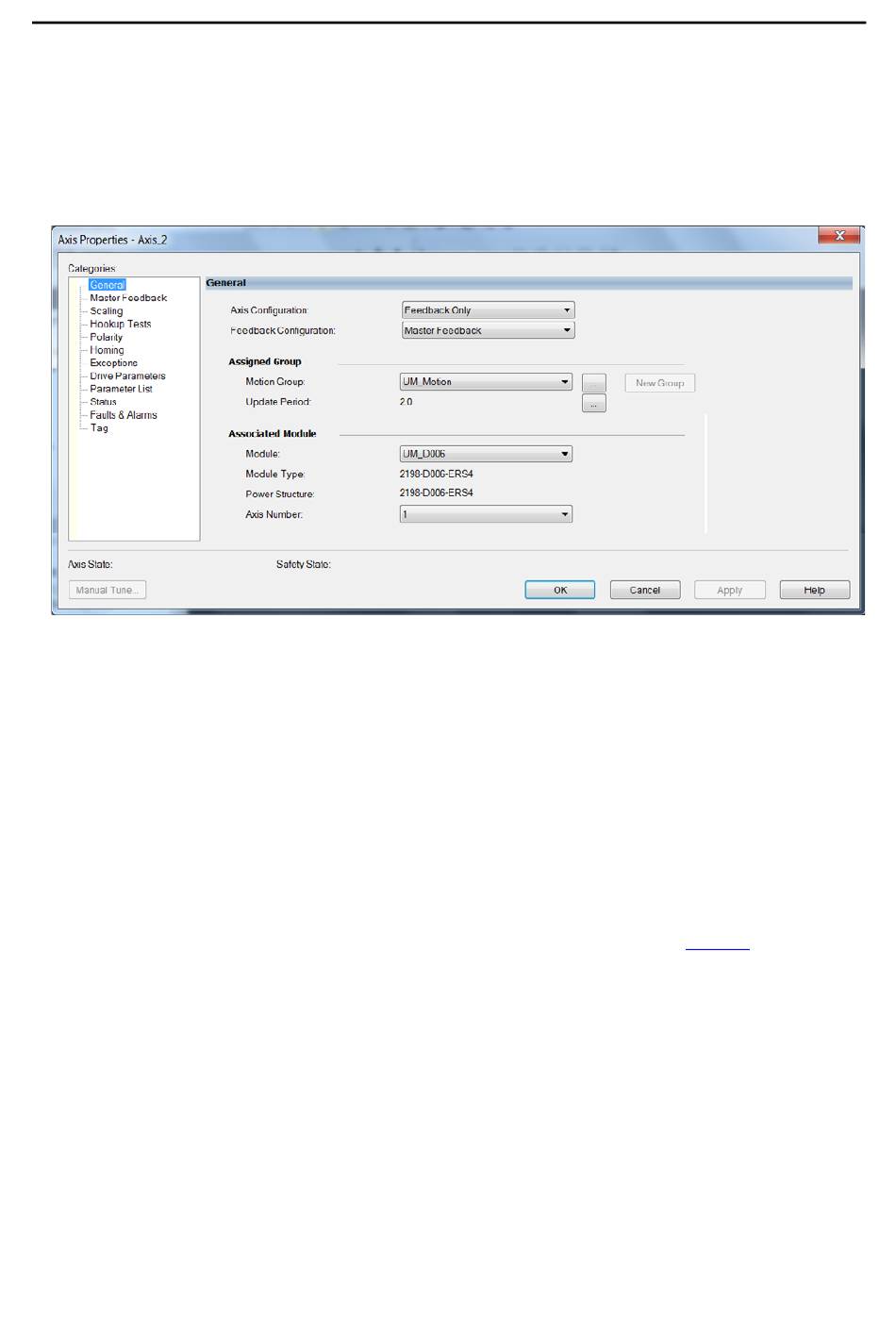

La boîte de dialogue General (Général) s'affiche.
3. Dans le menu déroulant Axis Configuration (Configuration d'axe),
choisissez Feedback Only (Signal de retour seul).
4. Dans le menu déroulant Feedback Configuration (Configuration du
signal de retour), choisissez Master Feedback (Signal de retour maître).
5. Dans le menu déroulant Module, choisissez le variateur à associer avec
votre axe signal de retour seul.
Les champs Module Type et Power Structure se remplissent avec la
référence du variateur choisi.
6. Cliquez sur Apply (Appliquer).
7. Configurer les propriétés du module pour votre servovariateur
Kinetix 5700 en signal de retour maître.
Voir Configurer les propriétés du module en
exemples de configuration.
8. Sélectionnez la catégorie Master Feedback (Signal de retour maître).
Publication Rockwell Automation 2198-UM002F-FR-P – Mai 2018
Configuration et mise en service du Kinetix 5700 système variateur Chapitre 6
page 195 pour les
169
