8.1.2 Mode RFC-A
Moteur asynchrone avec retour de position
Pr 00.046 {05.007} Courant nominal moteur
Le paramètre courant nominal du moteur doit être réglé au courant permanent maximum du moteur. (Voir la section 8.2 Courant nominal moteur
maximum à la page 116 pour de plus amples informations sur la configuration de ce paramètre à une valeur supérieure à celle de la valeur
nominale maximum de courant en surcharge forte.) Le courant nominal du moteur est utilisé dans les cas suivants :
• Limites de courant (voir la section 8.3 Limites de courant à la page 116, pour de plus amples informations).
• Protection de surcharge thermique du moteur (voir la section 8.4 Protection thermique du moteur à la page 116, pour de plus amples
informations).
• Algorithme de contrôle vectoriel
Pr 00.044 {05.009} Tension nominale
Pr 00.047 {05.006} Fréquence nominale
La Tension nominale (00.044) et la Fréquence nominale (00.047)
sont utilisées pour définir la caractéristique tension/fréquence appliquée
au moteur (voir Mode de contrôle Boucle ouverte (00.007) plus loin dans
ce tableau). La fréquence nominale moteur est également utilisée avec
la vitesse nominale moteur, pour calculer le glissement nominal servant
à la compensation de glissement (voir vitesse nominale moteur (00.045)
plus loin dans ce tableau).
Pr 00.045 {05.008} Vitesse nominale
Pr 00.042 {05.011} Nombre de pôles moteur
La vitesse nominale moteur et la fréquence nominale moteur servent à déterminer le glissement à pleine charge du moteur qui, à son tour,
sert dans le calcul de l'algorithme de contrôle vectoriel.
Un mauvais réglage de ce paramètre a les effets suivants :
• Une diminution du rendement moteur
• Une réduction du couple moteur maximal
• Une réduction des performances transitoires
• Une imprécision du contrôle du couple absolu dans les modes de contrôle du couple
La valeur de la plaque signalétique correspond normalement à la valeur d'un moteur à chaud. Toutefois, certains réglages peuvent être nécessaires
pendant la mise en service du variateur si les valeurs de plaque signalétique sont inexactes. Soit une valeur fixe peut être réglée dans ce paramètre
soit un système d'optimisation peut-être utilisé pour régler automatiquement ce paramètre (voir Sélection de l'optimisation de la vitesse nominale
(00.033) plus loin dans ce tableau).
Lorsque le Pr 00.042 est réglé sur « Automatique », le nombre de pôles du moteur est automatiquement calculé à partir de la Fréquence nominale
moteur (00.047) et de la Vitesse nominale moteur (00.045).
Nombre de pôles = 120 x (Fréquence nominale moteur (00.047) / Vitesse nominale moteur (00.045)) arrondie au nombre pair le plus proche.
Pr 00.043 {5.10} Facteur de puissance nominal
Le facteur de puissance est le facteur de puissance réel du moteur, c'est-à-dire le déphasage entre la tension et le courant du moteur.
Si l'inductance statorique (05.025) est réglée sur zéro, alors le facteur de puissance est utilisé avec le courant nominal moteur (00.046) et d'autres
paramètres moteur dans le calcul des courants magnétisant et actif du moteur, qui sont utilisés dans l'algorithme de contrôle vectoriel.
Si l'inductance statorique est réglée sur une valeur différente de zéro, ce paramètre n'est pas utilisé par le variateur, mais est écrit avec une valeur
de facteur de puissance calculée en permanence. L'inductance statorique peut être mesurée par le variateur en faisant un autocalibrage avec
rotation (voir Autocalibrage (Pr 00.040), plus loin dans ce tableau).
106
Installation Mise en Paramètres Mise en marche
électrique service de base du moteur
Communication Fonctionnement de
Optimisation
avec le variateur la carte média NV
Définit le courant permanent maximum du moteur.
Définit la tension appliquée au moteur à la fréquence nominale.
Définit la fréquence à laquelle la tension nominale est appliquée.
Tension
de sortie
Pr 00.044
Pr 00.044 / 2
Définit la vitesse nominale du moteur à pleine charge.
Définit le nombre de pôles du moteur.
Définit le déphasage entre la tension et le courant du moteur.
Guide de mise en service - Contrôle de l'Unidrive M700 / M701 / M702
API Paramètres
Diagnostics
embarqué avancés

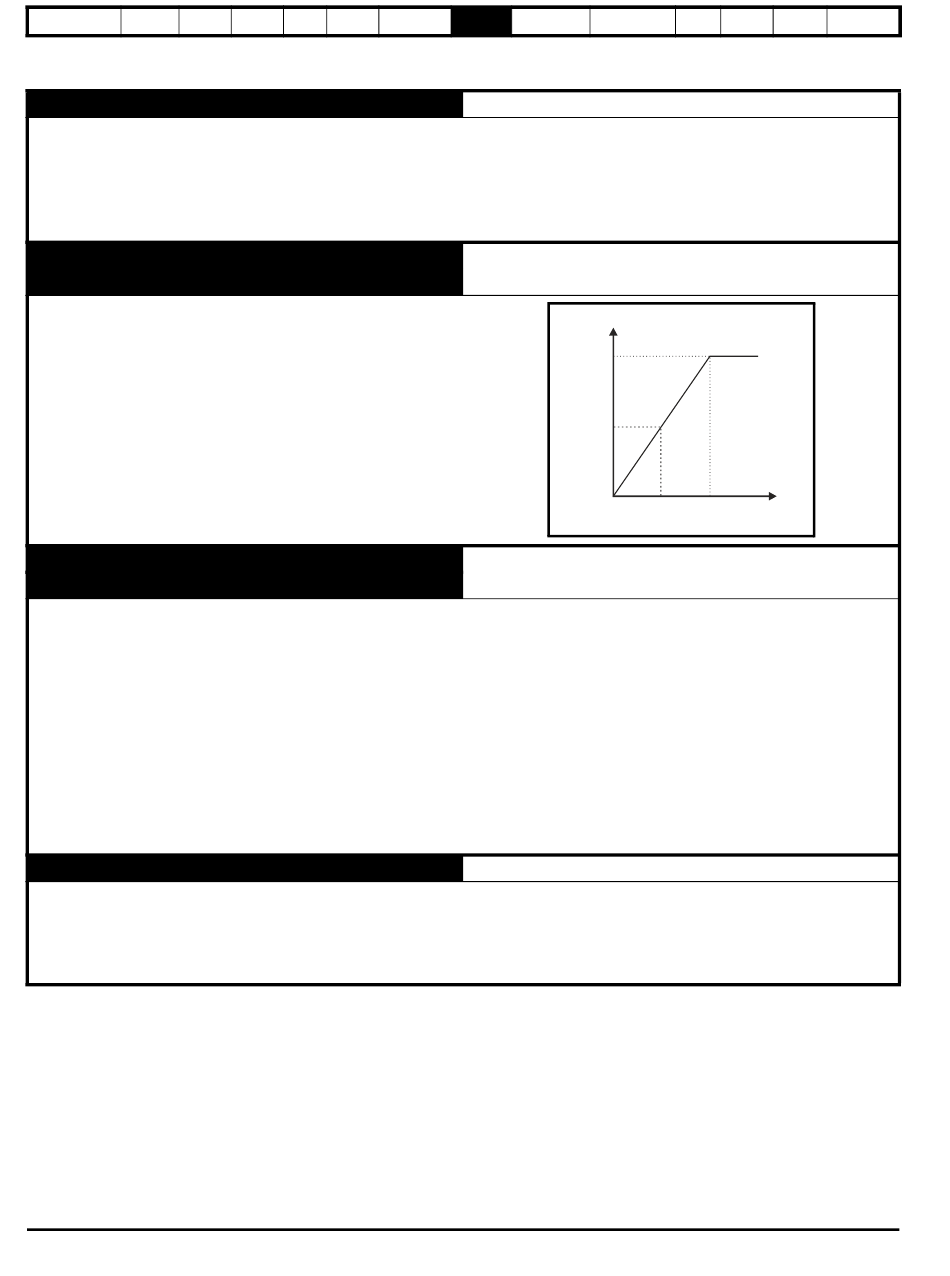

Caractéristiques de la tension
de sortie
Fréquence
Pr 00.047 / 2 Pr 00.047
de sortie
