- Page 1 All manuals and user guides at all-guides.com Installation et raccordement Installation and connections Field RTC Keypad Part number: 5690 - 2018.03 / a...
- Page 2 All manuals and user guides at all-guides.com...
- Page 3 All manuals and user guides at all-guides.com Field RTC Keypad NOTE LEROY-SOMER se réserve le droit de modifier les caractéristiques de ses produits à tout moment pour y apporter les derniers développements technologiques. Les informations contenues dans ce document sont donc susceptibles de changer sans avis préalable. LEROY-SOMER ne donne aucune garantie contractuelle quelle qu’elle soit en ce qui concerne les informations publiées dans ce document et ne sera tenu pour responsable des erreurs qu’il peut contenir, ni des dommages occasionnés par son utilisation.

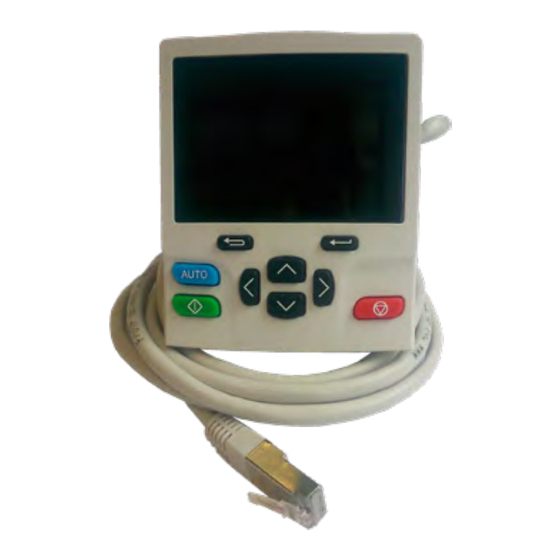

- Page 4 All manuals and user guides at all-guides.com Field RTC Keypad 1 - GÉNÉRALITÉS L’option Field RTC Keypad est une console de paramétrage déportée avec horloge temps réel qui permet d’afficher la vitesse ou l’état du variateur, de commander le moteur et de régler les paramètres du Commander ID300/302.
- Page 5 All manuals and user guides at all-guides.com Field RTC Keypad 2 - RACCORDEMENT DE L’OPTION 2.1 - Connexion sur flasque latéral ID-3 CABLE-RJ45-FLANGE Ce type de raccordement est à privilégier pour une utilisation simple et rapide de la console. NOTA Lorsque la console Field RTC Keypad est connectée via l’option ID-3 CABLE RJ45 Flange, la protection de l’ensemble ID300 devient IP20.
- Page 6 All manuals and user guides at all-guides.com Field RTC Keypad 2.2 - Connexion interne au variateur Ce type de raccordement est préconisé dans le cas d’une première mise en service ou lors d’un réglage ponctuel par une personne habilitée. Dans les autres cas, prévoir une connexion par le flasque latéral avec connecteur RJ45 comme présentée au §2.1.
- Page 7 All manuals and user guides at all-guides.com Field RTC Keypad Étape 2 : Raccorder le câble RJ45 de la console au connecteur du Commander ID300/302. RJ45 RJ45 Taille 1 ou 2 Taille 3 Étape 3 : Mettre le variateur sous tension. Effectuer les réglages nécessaires à l’application à...
- Page 8 All manuals and user guides at all-guides.com Field RTC Keypad 3 - REMPLACEMENT DE LA PILE DE L’HORLOGE TEMPS RÉEL Pour que l’horloge de la console Field RTC Keypad continue de fonctionner lorsque le variateur est hors tension, elle intègre une pile longue durée. Lorsque la pile est usagée, le symbole apparaît sur l’afficheur.
- Page 9 All manuals and user guides at all-guides.com Field RTC Keypad NOTE LEROY-SOMER reserves the right to modify the characteristics of its products at any time in order to incorporate the latest technological developments. The information contained in this document may therefore be changed without prior notice. LEROY-SOMER gives no contractual guarantee whatsoever concerning the information published in this document and cannot be held responsible for any errors it may contain, nor for any damage resulting from its use.
- Page 10 All manuals and user guides at all-guides.com Field RTC Keypad 1 - GENERAL Field RTC Keypad option is a setting remote keypad with real time clock that displays speed and drive status, gives motor commands and sets Commander ID300/302 parameters. It is a multilingual LCD ready to use keypad that needs to be connected to the Commander ID300/302 (2 m cable provided).
- Page 11 All manuals and user guides at all-guides.com Field RTC Keypad 2 - OPTION CONNECTION 2.1 - ID-3 CABLE-RJ45-FLANGE side flange connection We recommend this connection procedure for a simple and easy use of the keypad. NOTE When the Field RTC Keypad is connected via the ID-3 CABLE RJ45 Flange option, Commander ID300 motor and drive becomes IP20.
- Page 12 All manuals and user guides at all-guides.com Field RTC Keypad 2.2 - Drive internal connection This connection procedure can be used for first commissioning or one-off setting by an authorized person. In the other cases, the side flange option with RJ45 connector must be used as described in section 2.1.
- Page 13 All manuals and user guides at all-guides.com Field RTC Keypad Step 2: Connect the RJ45 keypad cable to the Commander ID300/302 connector. RJ45 RJ45 Size 1 or 2 Size 3 Step 3: Power on the drive. Make the required application settings with the keypad. Step 4: Once settings are finalized, power down the drive.
- Page 14 All manuals and user guides at all-guides.com Field RTC Keypad 3 - REAL TIME CLOCK BATTERY REPLACEMENT A long life battery is integrated to ensure that the keypad clock still works when the drive is powered down. When the battery is low, the icon is displayed.
- Page 15 All manuals and user guides at all-guides.com...
- Page 16 All manuals and user guides at all-guides.com Moteurs Leroy-Somer Headquarter: Boulevard Marcellin Leroy - CS 10015 16915 ANGOULÊME Cedex 9 Limited company with capital of 65,800,512 € RCS Angoulême 338 567 258 www.leroy-somer.com...
