5 Installation
Si l'unité est exposée
régulièrement à une
forte pluie ou à la neige
abondante :
Construisez un abri au-
dessus de l'unité pour la
protéger de la pluie et de
C
la neige. Faites attention
à ne pas obstruer la
circulation d'air autour de
l'unité.
Si l'unité est régulièrement
exposée aux embruns
marins :
Utilisez une unité qui
a été spécialement
conçue pour résister à la
corrosion.
Étape 2 : Installez le raccord d'évacuation
(unité de pompe à chaleur uniquement)
Avant de fixer l'unité extérieure en place,
vous devez installer le raccord de vidange
au bas de l'unité. Veuillez noter qu'il y a deux
types différents de raccords de vidange en
fonction du modèle d'unité extérieure.

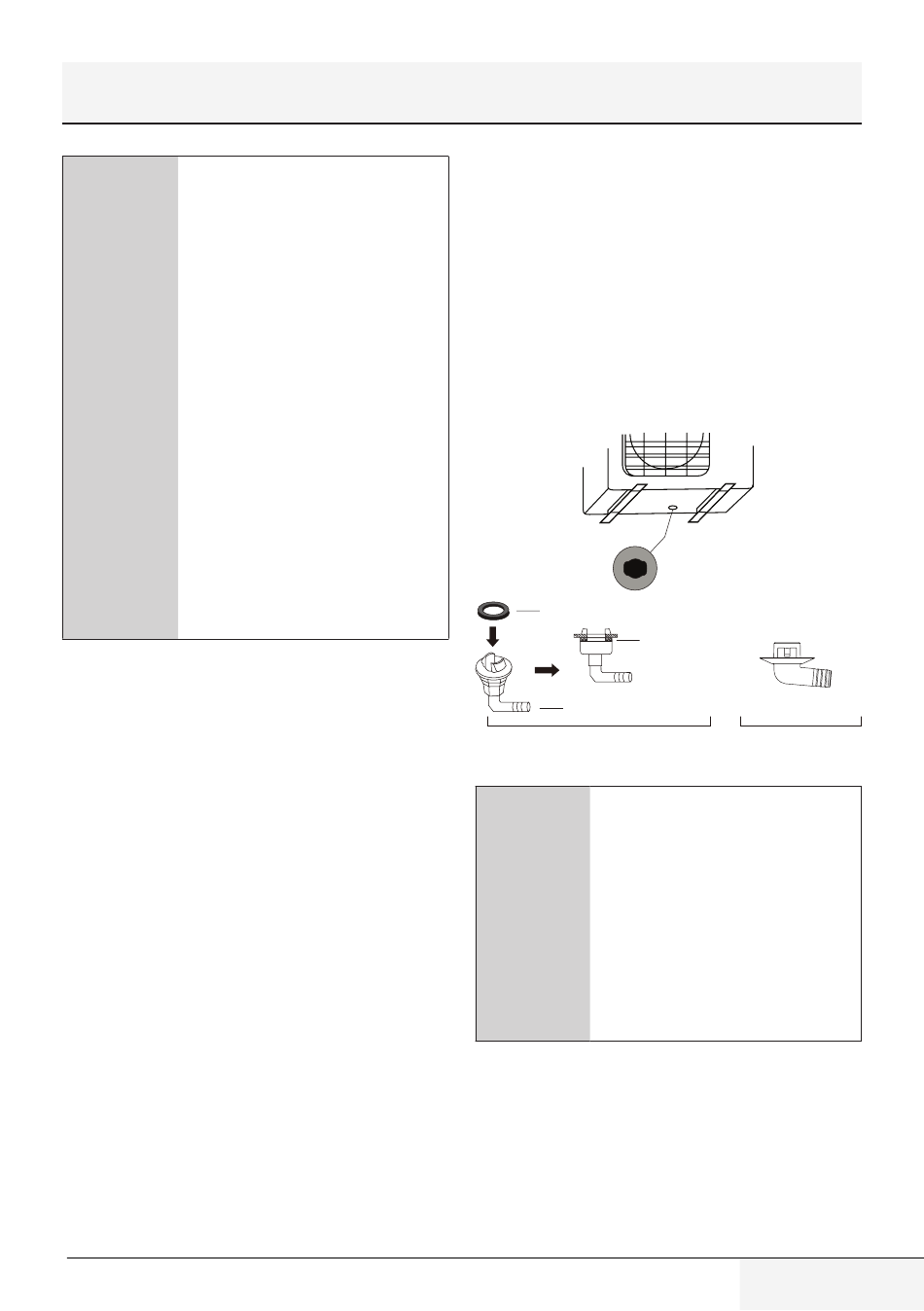

Si le raccord d'évacuation est fourni avec un
joint en caoutchouc (voir Fig� A), procédez
comme suit :
1. Insérez le joint en caoutchouc au bout
du raccord de vidange à monter sur
l'unité extérieure.
2. Insérez le raccord de vidange dans le
trou du plateau de base de l'unité.
3. Tournez le raccord de vidange à 90°
jusqu'à ce qu'il s'enclenche en place,
en faisant face à l'avant de l'unité.
4. Raccordez un tuyau flexible de vidange
(non fourni) au raccord pour évacuer
l'eau de l'unité en mode chauffage.
Climatiseur multi-split / Mode d'emploi
Si le raccord d'évacuation n'est pas fourni
avec un joint en caoutchouc (voir Fig� B),
procédez comme suit :
1. Insérez le raccord de vidange dans le
trou du plateau de base de l'unité. Le
raccord de vidange s'enclenche en
place.
2. Raccordez un tuyau flexible de vidange
(non fourni) au raccord pour évacuer
l'eau de l'unité en mode chauffage.
Seal
Joint d'étanchéité
Seal
Joint
d'étanchéité
Drain joint
Joint de drain
(A)
ATTENTION !
de froid, veillez à ce que
le tuyau de vidange soit le
A
plus vertical possible pour
assurer un écoulement
d'eau rapide. Si l'eau
s'écoule trop lentement,
elle peut geler dans le
tuyau et inonder l'unité.
Étape 3 : fixer l'unité extérieure
L'unité extérieure peut être ancrée au
sol ou à un support monté sur le mur
avec un boulon (M10). Préparez la base
d'installation de l'unité en fonction des
dimensions ci-après.
Base pan hole of
Trou du plateau de base de
l'unité extérieure
outdoor unit
(B)
En cas
97 / FR
