5 Instalação
Notas sobre a realização de furos na
parede: Deve fazer um orifício na parede
para a tubagem de refrigeração e para
o cabo de sinal que irá ligar as unidades
interiores e exteriores.
1. Determine a localização do furo na
parede com base no local da unidade
exterior.
2. Faça um furo na parede utilizando
uma broca de 65 mm (2,5").
Ao fazer o furo na parede,
C
certifique-se de que
evita cabos, canalização
e outros componentes
sensíveis.
3. Coloque a vedação protetora no
orifício. Isto protege as bordas do
orifício e ajuda a vedá-las quando
termina o processo de instalação.
ADVERTÊNCIA!
Quando perfurar
A
betão armado, são
recomendados óculos
de proteção em todos os
momentos.

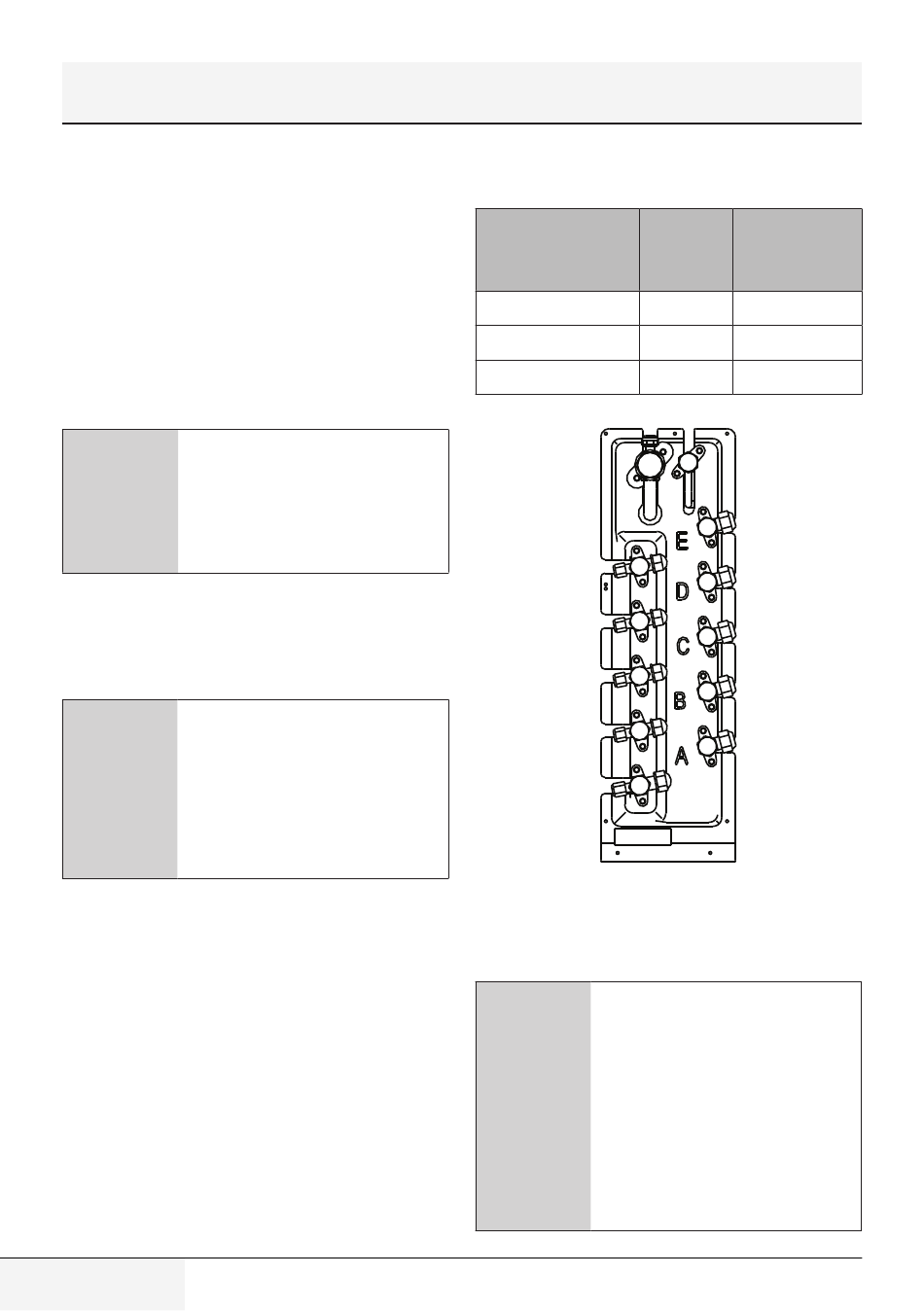

Quando selecionar uma unidade interior de
24k
A unidade interior de 24K só pode
ser ligada a um sistema A. Se houver
duas unidades interiores de 24k, estas
podem ser ligadas a sistemas A e B.
300 / PT
Ar condicionado tipo multi-split / Manual de utilizador
Tamanho do tubo de ligação de um sistema
A e B
Capacidade da
unidade interior
(Btu/h)
7K/9K/12K
12K/18K
24K
5�5 Ligação da tubagem de
refrigeração
Para modelos de ligação
rápida, consulte o manual
interno do aparelho
C
para obter a informação
relativa ao método de
instalação do tubo de
ligação. O manual do
aparelho externo não
repete as instruções.
Líquido
Gás
1/4
3/8
1/4
1/2
3/8
5/8
