5 Instalação
3. Ligue os olhais U aos terminais.
Corresponda as cores/etiquetas
dos fios com as etiquetas no bloco
de terminais e aparafuse bem o
olhal U de cada fio ao terminal
correspondente.
4. Prenda o cabo com a abraçadeira de
cabos designada.
5. Isole os fios não utilizados com fita
elétrica. Afaste-os de qualquer parte
elétrica ou metálica.
6. Volte a colocar a tampa da caixa dos
controlos elétricos.
5�8 Declaração de corrente
harmónica
"O equipamento M4OB-36HFN8-Q está
em conformidade com a CEI 61000-
3-12, desde que o Ssc de potência de
curto-circuito seja igual ou superior a
4787737,5 no ponto de ligação entre o
fornecimento de energia do utilizador
e a rede pública. É da responsabilidade
do instalador ou do utilizador do
equipamento garantir, se necessário,
consultando a operadora da rede
de distribuição, que o equipamento
é ligado apenas a uma fonte de
alimentação com um Ssc de potência
de curto-circuito igual ou superior a
4787737,5." "O equipamento M5OD-
42HFN8-Q está em conformidade com
308 / PT

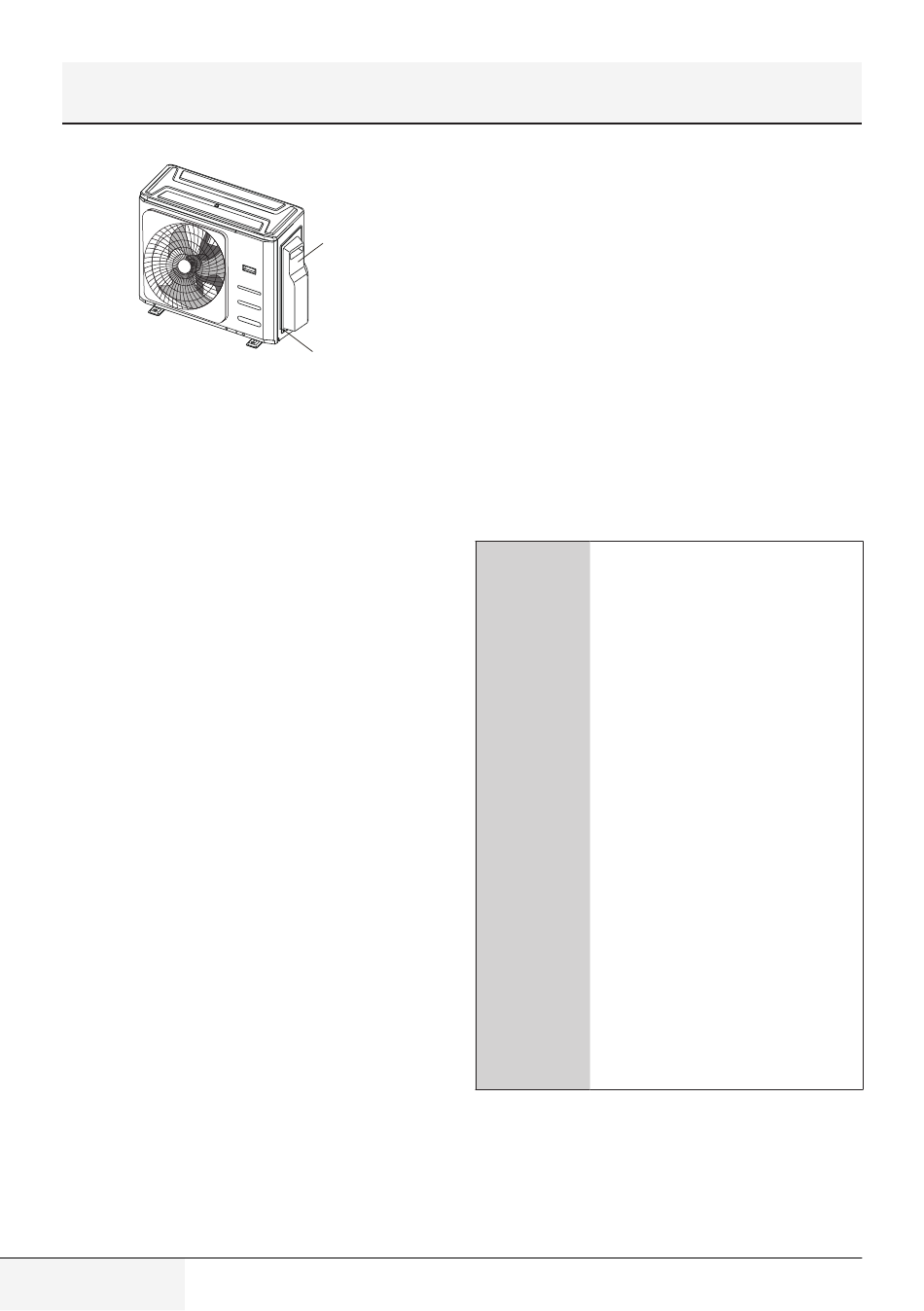

Cover
Tampa
Screw
Parafuso
Ar condicionado tipo multi-split / Manual de utilizador
a CEI 61000-3-12, desde que o Ssc de
potência de curto-circuito seja igual
ou superior a 3190042,5 no ponto de
ligação entre o fornecimento de energia
do utilizador e a rede pública. É da
responsabilidade do instalador ou do
utilizador do equipamento garantir, se
necessário, consultando a operadora da
rede de distribuição, que o equipamento
é ligado apenas a uma fonte de
alimentação com um Ssc de potência
de curto-circuito igual ou superior a
3190042,5."
5�9 Imagem da cablagem
CUIDADO!
cabos de ligação aos
terminais, conforme
indicado, com os números
correspondentes no bloco
de terminais das unidades
interior e exterior. Por
exemplo, o terminal L1(A)
da unidade exterior deve
A
ser ligado ao terminal
L1/1 na unidade interior.
A unidade exterior pode
combinar diferentes tipos
de unidades interiores,
os números no bloco
de terminais da unidade
interior podem ser
ligeiramente diferentes.
Preste especial atenção
ao ligar o fio.
Ligue os
