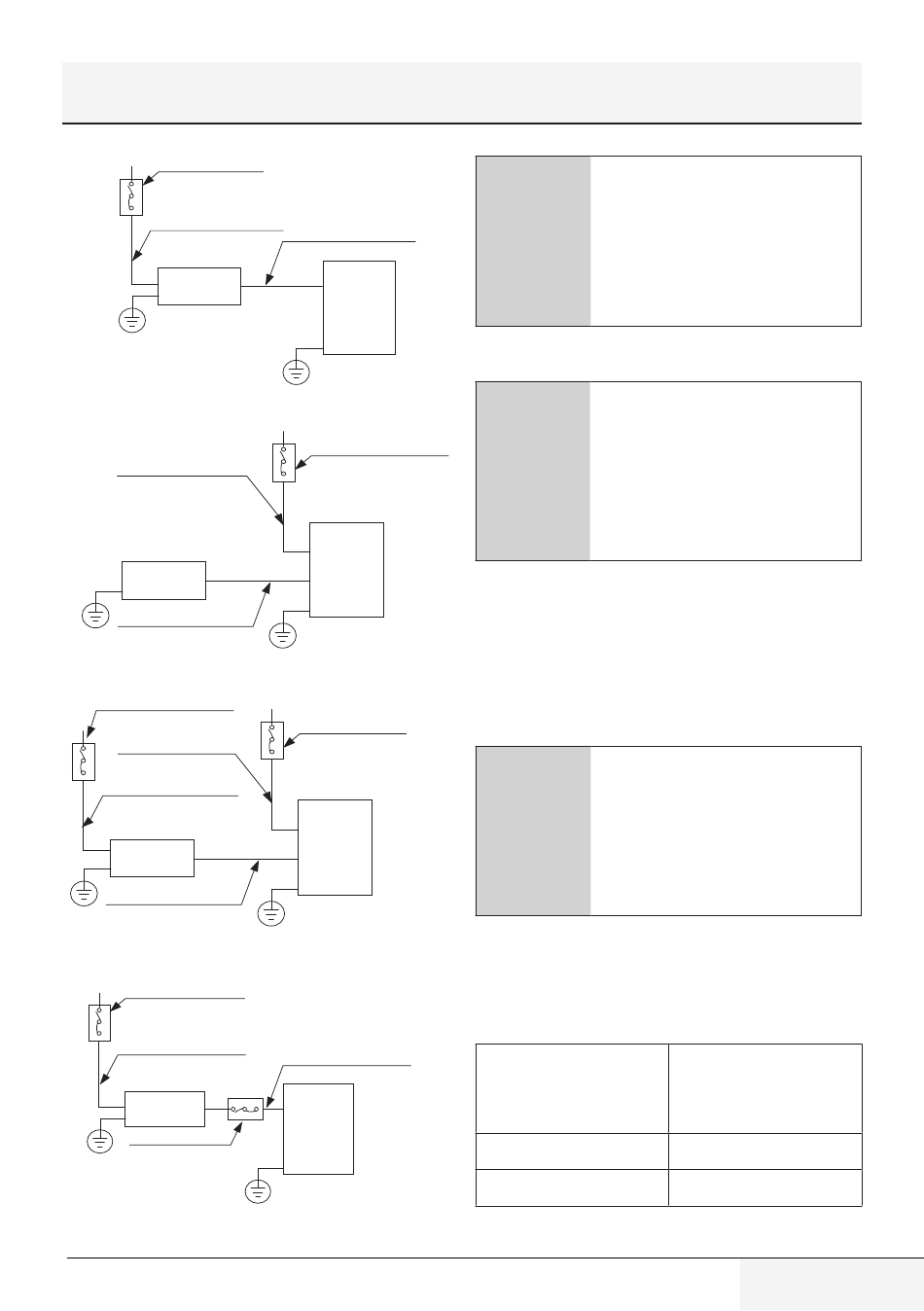

5 Installation
Commutateur de débit d'air
(A)
(acheté séparément)
Fils d'alimentation de l'unité
extérieure
Unité extérieure
(B)
Fils d'alimentation de l'unité
intérieure
Unité extérieure
Fils de connexion pour
l'intérieur et l'extérieur
(à acheter séparément)
Commutateur de débit d'air
(C)
(acheté séparément)
Fils d'alimentation de
l'unité intérieure
Fils d'alimentation de
l'unité extérieure
Unité extérieure
Fils de connexion pour
l'intérieur et l'extérieur
(à acheter séparément)
(D)
(Uniquement pour l'Amérique du Nord)
Commutateur de débit d'air
(acheté séparément)
Fils d'alimentation de l'unité
extérieure
Unité extérieure
Commutateur de débit d'air
(acheté séparément)
Climatiseur multi-split / Mode d'emploi
Fils de connexion pour
l'intérieur et l'extérieur (à
acheter séparément)
Unité
intérieure
Commutateur de débit d'air
(acheté séparément)
Unité intérieure
Commutateur de débit
d'air
(acheté séparément)
Unité
intérieure
Fils de connexion pour
l'intérieur et l'extérieur
(à acheter séparément)
Unité
intérieure
Les cographes ne
C
sont fournis qu'à titre
explicatif. Il est possible
que votre appareil soit
légèrement différent. La
forme actuelle prévaut.
5�7�2 Câblage de l'unité extérieure
MISE EN GARDE !
Avant d'effectuer toute
A
opération électrique ou
tout câblage, coupez
l'alimentation secteur du
système.
1. Préparation
des
branchement :
– Vous devez d'abord choisir la bonne
taille de câble. Veillez à utiliser des
câbles H07RN-F.
Si vous résidez en
C
Amérique du Nord,
choisissez le type de
câble en fonction des
codes et réglementations
électriques locaux.
Sections
minimales
d'alimentation
et
référence)
Courant nominal de
l'appareil (A)
> 3 et ≤ 6
> 6 et ≤ 10
câbles
pour
le
des
câbles
de
signal
(pour
Surface nominale
de la section
transversale (mm²)
0,75
1
107 / FR
